Qual è il significato dei valori di coppia quando si collegano i terminali di alimentazione del condensatore e quali sono i rischi di un serraggio improprio?

Durante l'installazione e la manutenzione di un sistema di compensazione della potenza reattiva a bassa tensione, l'operazione di collegamento del terminale di potenza del condensatore sembra semplice, ma nasconde dettagli cruciali che possono influenzare il funzionamento stabile dell'intero sistema. La coppia applicata ai bulloni di collegamento del condensatore non è un parametro di processo insignificante; piuttosto è l'elemento centrale che garantisce l'affidabilità a lungo termine del collegamento elettrico. L'applicazione precisa della coppia raggiunge l'accoppiamento ottimale tra resistenza meccanica e prestazioni elettriche.

La logica scientifica dietro il valore della coppia

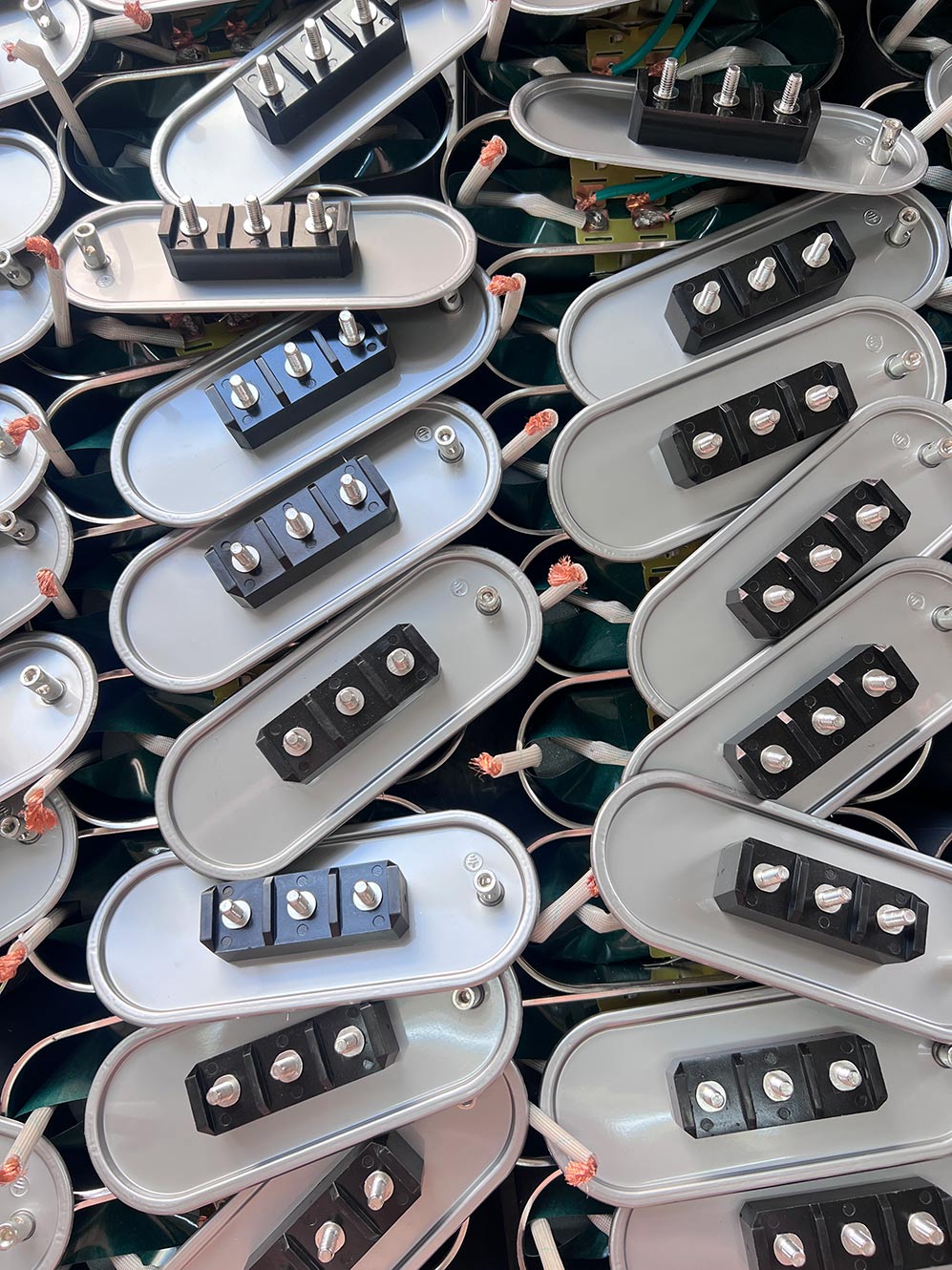

Ciascun terminale di un condensatore elettrico ha un valore di coppia raccomandato rigorosamente specificato dal produttore. Questo valore è un parametro ingegneristico calcolato con precisione, progettato per garantire che il punto di connessione raggiunga uno stato di contatto ideale. Quando la coppia è giusta, è possibile generare una pressione di contatto sufficiente tra il filo e il terminale e la sezione trasversale conduttiva del filo (come il nucleo di rame) può essere perfettamente abbinata alla superficie di contatto conduttiva sul terminale del condensatore. Questo stretto contatto non solo riduce al minimo la resistenza della connessione, ma forma anche una struttura meccanica stabile in grado di resistere agli shock di forza elettromagnetica e agli effetti di espansione e contrazione termica causati dai cambiamenti di temperatura durante il funzionamento dell'apparecchiatura. Al contrario, se i terminali di potenza dei condensatori sono collegamenti eccessivamente allentati o collegamenti eccessivamente stretti, qualsiasi operazione che faccia deviare il valore di coppia effettivo dal valore di coppia ottimale comporterà gravi rischi per il sistema.

Le reazioni a catena causate da connessioni eccessivamente allentate

Quando la coppia di connessione dei terminali di potenza del condensatore è insufficiente, l'effetto negativo più diretto è un aumento della resistenza di contatto. Durante un flusso di corrente elevato, secondo la legge di Joule, queste resistenze in eccesso verranno convertite in calore anomalo, rendendo il punto di connessione un centro di surriscaldamento locale. Questo surriscaldamento accelererà il processo di ossidazione del metallo terminale e la formazione dello strato di ossido aumenterà ulteriormente la resistenza di contatto, entrando così in un circolo vizioso di continuo aumento della temperatura. Lo sviluppo a lungo termine non solo porterà al fallimento della carbonizzazione del materiale isolante, ma causerà anche la deformazione dell'involucro di plastica, con conseguente incidente di cortocircuito. Il rischio più nascosto risiede nel fatto che i punti di connessione allentati possono generare la scarica dell'arco sotto l'azione della corrente, erodendo continuamente la superficie metallica, accorciando drasticamente la durata di vita dell'apparecchiatura.

I pericoli nascosti di connessioni troppo strette

Un altro malinteso comune nella pratica di compensazione della potenza reattiva a bassa tensione è la convinzione che "più stretto è il collegamento del terminale di potenza del condensatore, più sicuro sarà il sistema di compensazione". Tuttavia, la verità è che sia il serraggio eccessivo che quello insufficiente dei bulloni portano una serie di problemi al sistema. In caso di bulloni eccessivamente serrati, la pressione estremamente elevata oltre il campo di progetto può causare direttamente crepe nella base metallica del terminale o schiacciare il supporto isolante dei componenti conduttivi interni. Tali danni strutturali sono spesso irreversibili e causano immediatamente gravi guasti al condensatore. Allo stesso tempo, il nucleo del cavo eccessivamente compresso si deformerà e la sezione trasversale conduttiva effettiva diminuirà, causando anche un surriscaldamento anomalo. In casi estremi, i bulloni ad asola perderanno completamente la loro capacità di serraggio, rendendo estremamente difficile la successiva manutenzione.

Le soluzioni e l'impegno professionale di Geyue Electric

A Geyue Electric, il nostrocondensatori shunt autoriparantivengono forniti con istruzioni di installazione dettagliate in fabbrica, che indicano chiaramente l'intervallo di coppia consigliato per il collegamento dei terminali di alimentazione. Questa meticolosa attenzione ai dettagli riflette il controllo completo della nostra azienda sulla qualità del prodotto. Crediamo fermamente che apparecchiature di potenza eccellenti debbano partire da ogni terminale di connessione, raggiungendo la perfezione da punto a linea e da linea a superficie. Raccomandiamo sinceramente a tutti i clienti di installare e mantenere le apparecchiature di compensazione della potenza reattiva in modo da utilizzare strumenti di coppia calibrati e seguire rigorosamente le specifiche tecniche per regolare la coppia. Se avete domande sulla coppia ottimale per i terminali di potenza dei condensatori, non esitate a contattarci ainfo@gyele.com.cnper la discussione.
