Qual è esattamente il confine tra compensazione statica e compensazione dinamica nel campo della compensazione della potenza reattiva a bassa tensione?

Introduzione: cominciamo con i concetti base

Nei sistemi di distribuzione dell’energia a bassa tensione, la tecnologia di compensazione della potenza reattiva svolge un ruolo cruciale nel migliorare la qualità dell’energia e ridurre le perdite di linea. In qualità di produttore di apparecchiature di compensazione della potenza reattiva a bassa tensione in Cina, Geyue Electric è ben consapevole della confusione e dei dilemmi di selezione affrontati dagli utenti nelle applicazioni pratiche: qual è esattamente il confine tra compensazione statica e compensazione dinamica? Quale dei due dovrebbe essere scelto? Infatti queste due tecnologie di compensazione statica e compensazione dinamica non sono semplicemente contrapposte tra loro; piuttosto, sono ciascuna soluzioni vantaggiose in diversi scenari applicativi. Comprendere correttamente le differenze essenziali tra compensazione statica e compensazione dinamica può aiutare gli utenti a fare scelte più accurate per la compensazione della potenza reattiva, ottenendo il miglior equilibrio tra vantaggi economici e prestazioni tecniche.

Principio tecnico: la differenza fondamentale nei meccanismi di risposta e nelle velocità di risposta

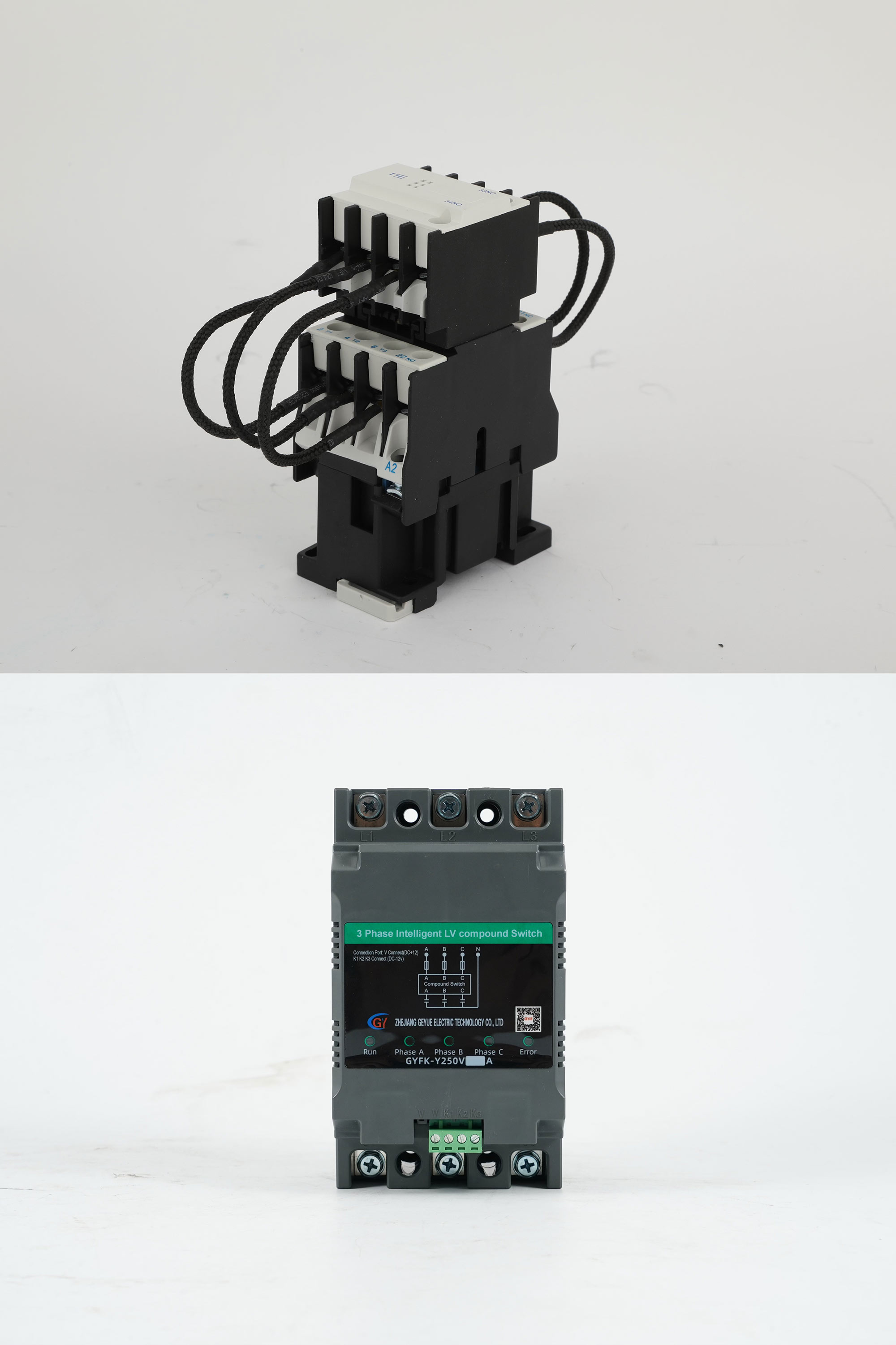

Il confine fondamentale tra la compensazione statica e la compensazione dinamica risiede nei loro meccanismi di risposta e nella velocità alle variazioni di carico. La compensazione statica si riferisce tipicamente al tradizionale metodo di compensazione della potenza reattivaContattori di commutazione di condensatori serie CJ19per accendere e spegnere i condensatori. Il tempo di risposta complessivo della compensazione statica varia solitamente da diverse centinaia di millisecondi a diversi secondi. Questo metodo di compensazione monitora la potenza reattiva del sistema di alimentazione e accende e spegne i banchi di condensatori a capacità fissa in segmenti ed è adatto per scenari in cui il carico è relativamente stabile e cambia raramente.

La compensazione dinamica utilizza dispositivi a semiconduttore come tiristori della serie GYKCS1A oInterruttori composti serie GYFKcon moduli IGBT impiantati per la commutazione senza contatto. Il tempo di risposta complessivo è solo nell'ordine dei millisecondi o addirittura dei microsecondi. La compensazione dinamica può monitorare con precisione le variazioni di potenza reattiva del carico in tempo reale, ottenendo una compensazione della potenza reattiva fluida e continua. È particolarmente adatto per scenari industriali con carichi altamente fluttuanti come forni ad arco, laminatoi e apparecchiature di saldatura. Le differenze nei meccanismi di risposta e nelle velocità di risposta tra compensazione statica e compensazione dinamica determinano le differenze fondamentali nei loro campi di applicazione.

Scenari applicativi: la linea di demarcazione tra stabilità e fluttuazione

Dal punto di vista degli scenari applicativi, il confine tra compensazione statica e compensazione dinamica è chiaramente definito in termini di caratteristiche del carico. La compensazione statica viene applicata principalmente in scenari quali edifici residenziali, complessi commerciali e normali officine di fabbrica in cui le variazioni di carico sono delicate e il contenuto armonico è basso. In questi scenari, il requisito della velocità di compensazione non è elevato. Rispetto alla velocità di compensazione, questi scenari pongono maggiore enfasi sul rapporto costo-efficacia e sull’affidabilità operativa nella compensazione della potenza reattiva.

La compensazione dinamica è progettata specificamente per ambienti industriali speciali in cui il carico cambia rapidamente e ha un forte impatto, come le linee di produzione di saldatura negli impianti di produzione automobilistica, le operazioni di sollevamento delle gru portuali e le apparecchiature di precisione nelle imprese produttrici di semiconduttori. In questi scenari, la domanda di potenza reattiva fluttua rapidamente e la tradizionale compensazione statica non riesce a tenere il passo con i rapidi cambiamenti del carico, con conseguenti fluttuazioni significative del fattore di potenza e persino problemi di sovracompensazione o sottocompensazione. La compensazione dinamica compensa la potenza reattiva ad una velocità almeno 10 volte più veloce della compensazione statica, che può stabilizzare il fattore di potenza entro l'intervallo impostato e garantire la qualità dell'energia della rete elettrica.

Indicatori di prestazione: confronto multidimensionale degli standard di misurazione

Oltre alla velocità di risposta, esistono anche limiti significativi in ​​molteplici indicatori di prestazione tra compensazione statica e compensazione dinamica. Il dispositivo di commutazione di compensazione statica (principalmente i contattori della serie CJ19), che è un tipo di apparecchiatura di commutazione completa di compensazione della potenza reattiva che utilizza un interruttore meccanico come elemento di commutazione, ha una struttura relativamente semplice, un investimento iniziale inferiore ed è conveniente da mantenere. Tuttavia, questo dispositivo di commutazione con compensazione statica genererà corrente di spunto e sovratensione operativa durante la commutazione di condensatori induttivi, il che ha un certo impatto negativo sulla durata dei condensatori e non è adatto a scenari che richiedono commutazioni frequenti.

La compensazione dinamica può ottenere una commutazione al passaggio per lo zero, senza impatto sulla corrente di spunto, estendendo significativamente la durata dei condensatori e allo stesso tempo evitando problemi di sfarfallio della tensione durante il processo di commutazione. Tuttavia, la complessità tecnica della compensazione dinamica è elevata e l’investimento iniziale è elevato. Ha anche requisiti più elevati per la dissipazione del calore e la protezione. Inoltre, la compensazione dinamica solitamente integra funzioni di filtraggio delle armoniche, in grado di gestire problemi di qualità dell'energia più complessi, mentre la compensazione statica tradizionale è soggetta a rischi di risonanza in ambienti armonici.

Considerazione e selezione: l'arte di bilanciare tecnologia ed economia

Nella selezione vera e propria, il confine tra compensazione statica e dinamica non è così assoluto. Richiede invece una considerazione globale di molteplici fattori per la valutazione e il processo decisionale. Come utente del sistema di compensazione della potenza reattiva a bassa tensione, la prima e più importante cosa è analizzare correttamente le caratteristiche di carico del proprio sistema di alimentazione: se il ciclo di variazione del carico è superiore a diverse decine di secondi, la compensazione statica è già sufficiente per soddisfare i requisiti di compensazione della potenza reattiva del sistema; se il carico fluttua bruscamente nell'arco di secondi o anche in periodi più brevi, è necessario escludere la compensazione statica e implementare la compensazione dinamica.

In secondo luogo, gli utenti dovrebbero considerare attentamente il budget di investimento complessivo e i vantaggi a lungo termine del sistema di compensazione della potenza reattiva a bassa tensione. Sebbene il costo iniziale della compensazione dinamica sia superiore a quello della compensazione statica, per i carichi induttivi la compensazione dinamica può evitare in modo più efficace le penalità di valutazione del fattore di potenza, ridurre le perdite di linea, aumentare l'utilizzo delle apparecchiature e il periodo di recupero dell'investimento è spesso più breve del previsto. Oltre a bilanciare gli aspetti tecnici ed economici del sistema di compensazione della potenza reattiva come menzionato sopra, infine, gli utenti devono anche tenere conto di fattori pratici come le condizioni di installazione in loco e le capacità di funzionamento e manutenzione, in modo da selezionare la soluzione di compensazione della potenza reattiva a bassa tensione più adatta al proprio scenario di utilizzo.

Geyue Electric: il tuo miglior esperto di compensazione della potenza reattiva

In qualità di produttore con una lunga storia nel campo della compensazione della potenza reattiva globale, Geyue Electric ha una profonda conoscenza delle richieste differenziate dei clienti di vari settori per la compensazione della potenza reattiva. Con la presente promettiamo: non solo forniamo dispositivi di compensazione dinamica ad alte prestazioni, ma produciamo anche prodotti di compensazione statica convenienti e ci impegniamo a trovare la combinazione ottimale di tecnologia ed economia per i nostri clienti.

Il team tecnico di Geyue Electric può fornire soluzioni personalizzate di compensazione della potenza reattiva in base alle caratteristiche di carico, alle condizioni della rete e ai piani di sviluppo. I nostri dispositivi di compensazione dinamica, tiristori della serie GYKCS1A o interruttori composti della serie GYFK, utilizzano algoritmi predittivi avanzati e tecnologia di risposta rapida per garantire un funzionamento stabile negli ambienti industriali più esigenti; mentre i dispositivi di compensazione statica, i contattori della serie CJ19, mostrano un eccellente rapporto costo-efficacia attraverso un design ottimizzato e un rigoroso controllo di qualità nelle applicazioni convenzionali. Indipendentemente da quale lato dei requisiti si trovi la tua esigenza, Geyue Electric può offrirti valutazione professionale, selezione precisa e servizi a ciclo completo, aiutandoti a raggiungere il duplice obiettivo di migliorare la qualità dell'energia e ottimizzare i costi energetici. Invia la tua richiesta alla nostra casella di posta elettronicainfo@gyele.com.cn, lascia che il tuo miglior esperto di compensazione della potenza reattiva, Geyue Electric, protegga il tuo sistema di alimentazione con tecnologia professionale e servizi dedicati.
