Condensatore cilindrico con compensazione a fase divisa

Nei sistemi di distribuzione dell’energia a bassa tensione, la compensazione della potenza reattiva è un passo cruciale per migliorare l’efficienza della rete e ridurre le perdite di linea. Essendo il componente principale del circuito di compensazione, le prestazioni dei condensatori cilindrici di compensazione a fase divisa influiscono direttamente sulla stabilità del sistema e sulla sicurezza delle apparecchiature. Tra questi, l'interferenza elettromagnetica interfase è una questione chiave che deve essere affrontata nella progettazione e nel funzionamento dei condensatori. Quando i condensatori multifase sono densamente disposti in uno spazio ristretto, i campi elettromagnetici tra le fasi adiacenti si accoppieranno tra loro, provocando surriscaldamento locale, amplificazione armonica e persino guasti ai componenti. Pertanto, un'eccellente progettazione della struttura dei condensatori cilindrici con compensazione a fase divisa è la base per ottenere un'efficace schermatura elettromagnetica interfase e garantire il funzionamento affidabile a lungo termine dei condensatori.

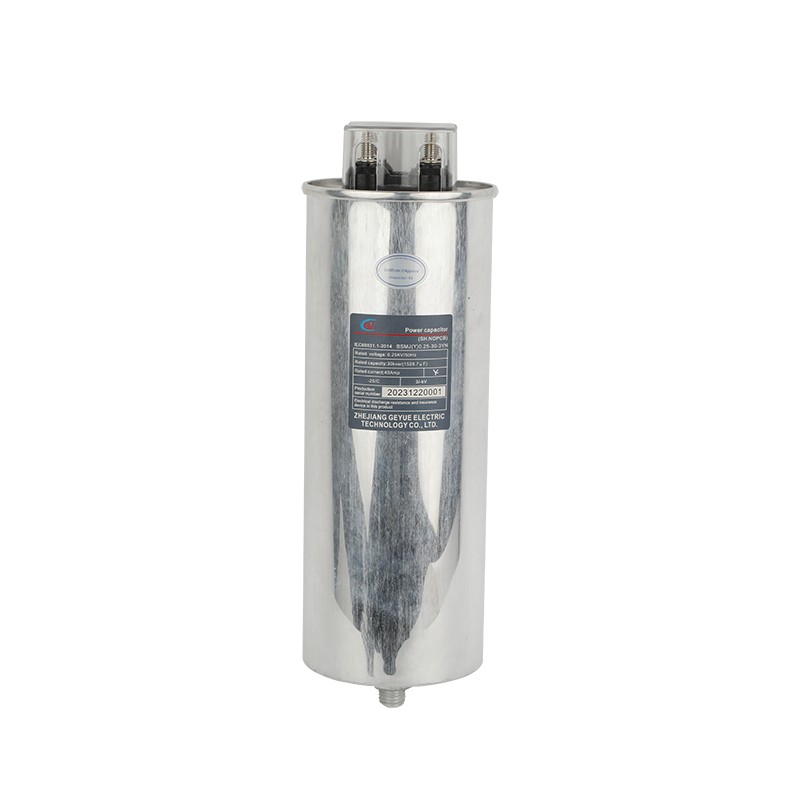

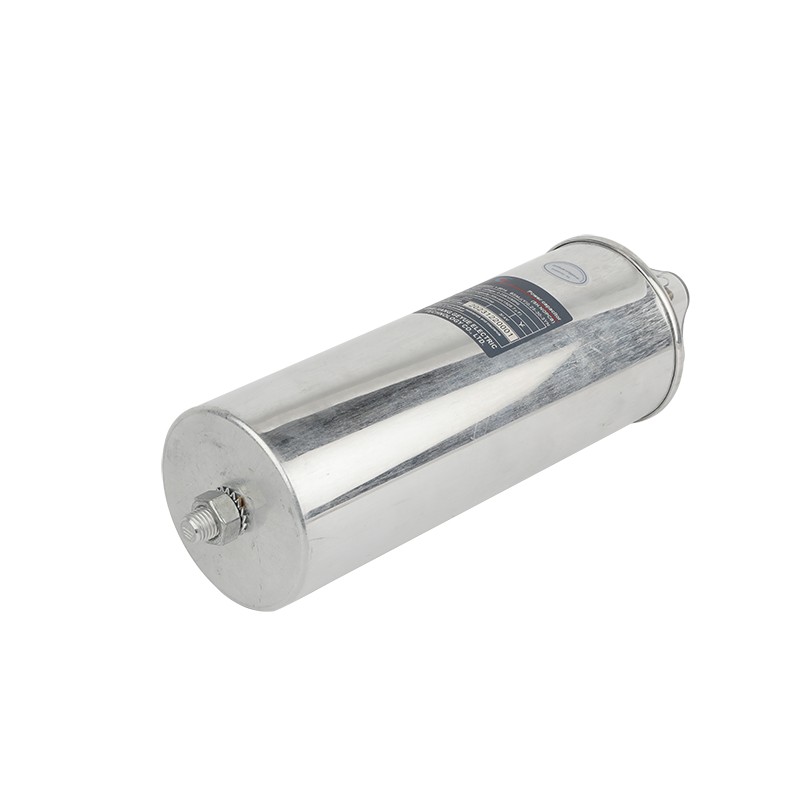

La prima linea di difesa per la schermatura del condensatore cilindrico con compensazione a fase divisa risiede nella selezione e nel trattamento del materiale del guscio esterno. Geyue Electric utilizza alluminio di elevata purezza come materiale del guscio esterno per i condensatori cilindrici con compensazione a fase divisa. La superficie del guscio in alluminio subisce uno speciale processo di ossidazione per formare un denso strato isolante, che non solo ottiene un buon effetto di schermatura elettromagnetica ma garantisce anche l'isolamento elettrico tra il guscio e i componenti interni. Sul lato interno del guscio in alluminio, il nostro team di sviluppo prodotto aggiunge uno strato di schermatura magnetica realizzata in materiale in lega amorfa. Questo materiale ha un'elevata permeabilità magnetica e caratteristiche di bassa isteresi, che possono assorbire e dissipare efficacemente i flussi magnetici dispersi tra le fasi, impedendo ai campi magnetici di penetrare nel guscio e causare interferenze con l'esterno o altre fasi. La struttura di schermatura a doppio strato soddisfa contemporaneamente i requisiti sia della schermatura del campo elettrico che del campo magnetico, creando un ambiente elettromagnetico relativamente puro all'interno dei condensatori.

Nella progettazione dei nuclei dei condensatori cilindrici con compensazione a fase divisa, la soppressione delle interferenze elettromagnetiche interfase viene ottenuta principalmente attraverso l'isolamento fisico e l'ottimizzazione del mezzo. Geyue Electric incapsula in modo indipendente ciascun nucleo del condensatore di fase in una camera separata all'interno di un guscio di alluminio. Le camere sono separate da partizioni metalliche ispessite e le partizioni stesse sono messe a terra, formando un effetto gabbia di Faraday, che blocca l'accoppiamento diretto dei campi elettromagnetici interfase. La nostra azienda utilizza film di polipropilene metallizzato completamente secco come materiale dielettrico per l'avvolgimento della bobina. Questo perché tali film hanno un fattore di perdita estremamente basso ed eccellenti proprietà di autoriparazione. Inoltre, i nostri ingegneri hanno aggiunto tra gli strati uno strato isolante impregnato con particelle nano-ceramiche, che migliora ulteriormente la rigidità dielettrica e la capacità di dissipazione del calore dei film di polipropilene metallizzato e riduce la diafonia interfase causata dalla polarizzazione dielettrica.

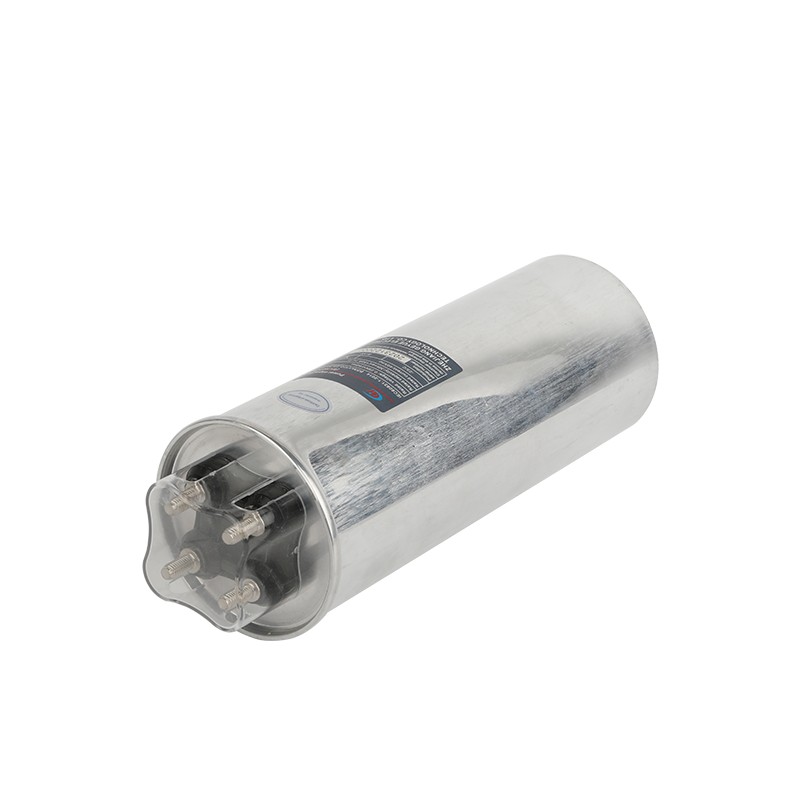

La disposizione dei terminali e lo schema di cablaggio dei conduttori interni dei condensatori cilindrici con compensazione a fase divisa hanno un impatto significativo sull'interferenza elettromagnetica interfase. Geyue Electric ha disposto i terminali di connessione trifase secondo uno schema a triangolo equilatero nella parte superiore dell'alloggiamento cilindrico, aumentando la distanza elettrica interfase e installando manicotti isolanti in ceramica alla radice dei terminali. Abbiamo adottato una struttura a striscia di rame piatta come struttura del pezzo di connessione interno, quindi abbiamo placcato argento sulla superficie del pezzo di connessione per ridurre la resistenza di contatto. Tutti i punti di connessione sono fissati con clip isolanti per evitare l'effetto di mutua induttanza causato dal cablaggio in parallelo. Nei condensatori cilindrici con compensazione a fase divisa di Geyue Electric, abbiamo progettato percorsi di corrente indipendenti per ciascuna fase, collegandoli ai terminali tramite la distanza più breve, minimizzando l'area del circuito e riducendo la radiazione elettromagnetica.

L'intero processo di assemblaggio è la massima garanzia dell'effetto schermante. Nel processo di assemblaggio dei condensatori cilindrici con compensazione a fase divisa, Geyue Electric adotta un processo avanzato di impregnazione sotto vuoto, utilizzando cera microcristallina ad alte prestazioni come agente impregnante. In un ambiente sotto vuoto, la cera microcristallina penetra completamente e riempie ogni piccolo spazio all'interno del guscio del condensatore, eliminando così completamente l'aria e l'umidità interne ed eliminando i potenziali rischi di scarica locale del condensatore. La cera microcristallina ha eccellenti proprietà di isolamento elettrico e caratteristiche fisiche stabili. Il suo riempimento uniforme non solo rafforza la resistenza dell'isolamento interno, ma forma anche un efficace strato schermante elettromagnetico interno, in grado di assorbire e smorzare le interferenze alternate ad alta frequenza. Allo stesso tempo, la buona conduttività termica della cera microcristallina aiuta a condurre uniformemente il calore generato durante il funzionamento, evitando la formazione di punti caldi locali e migliorando ulteriormente la stabilità di funzionamento del condensatore. Le piastre terminali dell'involucro del condensatore sono sigillate in modo permanente mediante saldatura laser per garantire la continuità e l'integrità della struttura schermante e per prevenire l'influenza dell'ambiente esterno. Inoltre, la nostra azienda progetta un terminale di messa a terra dedicato per ciascun condensatore e utilizza piastre elastiche conduttive interne per mettere a terra in modo affidabile il guscio metallico e lo strato schermante, fornendo un percorso di scarica a bassa impedenza per i segnali di interferenza alternata introdotti tra le fasi e dall'esterno, evitando efficacemente l'accumulo di carica e garantendo la sicurezza dell'apparecchiatura e del sistema.

In qualità di produttore professionale nel campo della compensazione della potenza reattiva a bassa tensione in Cina, Geyue Electric è profondamente impegnata in questo settore da oltre quindici anni, possedendo una propria fabbrica e un sistema completo di ricerca e sviluppo e di test. Pertanto, comprendiamo profondamente i severi requisiti degli utenti esperti in termini di stabilità e affidabilità dei condensatori cilindrici con compensazione a fase divisa. Geyue Electric considera sempre la compatibilità elettromagnetica e l'affidabilità operativa a lungo termine come indicatori fondamentali nella progettazione dei condensatori. Basati sul concetto di progettazione generale che coinvolge materiali, struttura e processo, i nostri condensatori cilindrici con compensazione a fase divisa serie BSMJ(Y) sono un'incarnazione concentrata di questa idea tecnica. Questa serie di prodotti, con il suo esclusivo processo di impregnazione sotto vuoto con cera microcristallina e il design della struttura completamente schermata, non solo raggiunge un eccellente effetto di soppressione delle interferenze elettromagnetiche interfase, ma funziona bene anche in termini di tolleranza alle sovratensioni, controllo dell'aumento di temperatura e durata operativa a lungo termine. I nostri condensatori cilindrici con compensazione a fase divisa serie BSMJ(Y) sono stati ampiamente applicati nei sistemi di distribuzione dell'energia di vari impianti industriali, edifici commerciali e strutture pubbliche, aiutando molti clienti a ottenere una compensazione della potenza reattiva efficiente, pulita e stabile. In futuro, Geyue Electric continuerà a fare affidamento su processi produttivi solidi e innovazioni progettuali all'avanguardia per fornire un supporto di prodotto affidabile per il miglioramento dell'efficienza energetica e il funzionamento di alta qualità del sistema energetico.
