Come dimensionare correttamente un reattore di detuning per garantire la protezione dei condensatori senza compromettere la capacità di compensazione?

Nei moderni sistemi di alimentazione, l’inquinamento armonico è diventato una minaccia nascosta per il funzionamento sicuro dei dispositivi di compensazione della potenza reattiva a bassa tensione. In qualità di produttore professionale di apparecchiature di compensazione della potenza reattiva a bassa tensione in Cina, Geyue Electric ha veramente capito che molti clienti si trovano ad affrontare un dilemma quando applicano condensatori shunt autorigeneranti: devono sopprimere efficacemente l'amplificazione delle armoniche per proteggere i condensatori, garantendo al tempo stesso che la capacità fondamentale di compensazione della potenza non venga persa. Per quanto riguarda come mantenere l’equilibrio tra questi due aspetti, il corretto dimensionamento di un reattore di detuning gioca un ruolo cruciale. Nel testo seguente, l'ingegnere capo della nostra azienda vi fornirà una discussione dettagliata su come determinare scientificamente i parametri del reattore per ottenere una protezione affidabile per il condensatore e garantire che la capacità di compensazione rimanga costante.

Comprendere la funzione principale del reattore di detuning

Il reattore di dissintonizzazione e il condensatore sono collegati in serie per formare un circuito di sintonizzazione. La sua funzione principale è modificare le caratteristiche di impedenza del circuito. Nella condizione di frequenza di base, il reattore presenta una reattanza induttiva, che farà diminuire leggermente la tensione terminale del condensatore, influenzando così la sua capacità di uscita. Alla frequenza armonica, la caratteristica ad alta impedenza formata dal reattore e dai condensatori può sopprimere efficacemente la corrente armonica e impedire che i condensatori vengano danneggiati a causa della sovracorrente. Questo punto di equilibrio tra protezione e capacità è fissato precisamente dalla velocità di reattanza del reattore. Il rapporto di reattanza è il rapporto tra la reattanza induttiva del reattore alla frequenza fondamentale e la reattanza capacitiva dei condensatori. Questo parametro chiave determina direttamente la frequenza di sintonizzazione e l'effetto di compensazione dell'intero set di apparecchiature.

Comprendere i principi scientifici della selezione della velocità di reattanza

La scelta del tasso di reattanza appropriato è un altro fattore cruciale per raggiungere l'equilibrio di capacità dell'armadio di protezione e compensazione dei condensatori. I tassi di reattanza comuni includono il 6% e il 7%, ecc. Ciascun tasso di reattanza corrisponde a un diverso punto di frequenza di sintonizzazione. Prendendo come esempio il reattore con un tasso di reattanza del 6%, la sua frequenza di sintonizzazione è di circa 189 hertz, mirata principalmente alla formazione di un'alta impedenza per la quinta armonica. Nel determinare il tasso di reattanza del reattore, i gestori del sistema energetico devono prima condurre test dettagliati sulle armoniche della rete per identificare la frequenza e il contenuto armonico dominante, poiché la misurazione precisa delle armoniche è la base per la selezione scientifica del reattore. Se nel sistema di alimentazione prevale la quinta armonica, la soluzione più appropriata è la scelta di un reattore con un tasso di reattanza del 6%. Se la terza armonica è più evidente nel sistema di alimentazione, è necessario selezionare un reattore con un tasso di reattanza superiore al 6%. È particolarmente importante notare che, sebbene un aumento del tasso di reattanza possa fornire una migliore protezione dalle armoniche, ridurrà anche ulteriormente la tensione ai terminali del condensatore, influenzando la capacità nominale di uscita del condensatore.

Implementare la correzione di corrispondenza della capacità del condensatore

Dopo aver determinato l'utilizzo di un tasso di reattanza specifico per il reattore, il gestore del sistema di alimentazione deve apportare le correzioni corrispondenti alla capacità del condensatore. A causa dell'effetto di divisione della tensione del reattore, la tensione effettiva applicata ai terminali del condensatore è inferiore alla tensione di rete, il che porta direttamente ad una riduzione della capacità reattiva emessa dal condensatore. Per garantire che il sistema di compensazione raggiunga comunque l'effetto di compensazione atteso, è necessario tenere conto dell'attenuazione di capacità sopra menzionata in fase di progettazione. La pratica comune è aumentare opportunamente il livello di tensione nominale del condensatore o aumentarne la capacità nominale. Attraverso questa correzione dell'adattamento della capacità, anche quando il reattore è installato, la domanda di capacità di compensazione reattiva del sistema può ancora essere soddisfatta. Questo pensiero progettuale lungimirante può risolvere efficacemente la contraddizione tra protezione e capacità, raggiungendo l’equilibrio ottimale tra protezione e capacità.

Le soluzioni e l'impegno professionale di Geyue Electric

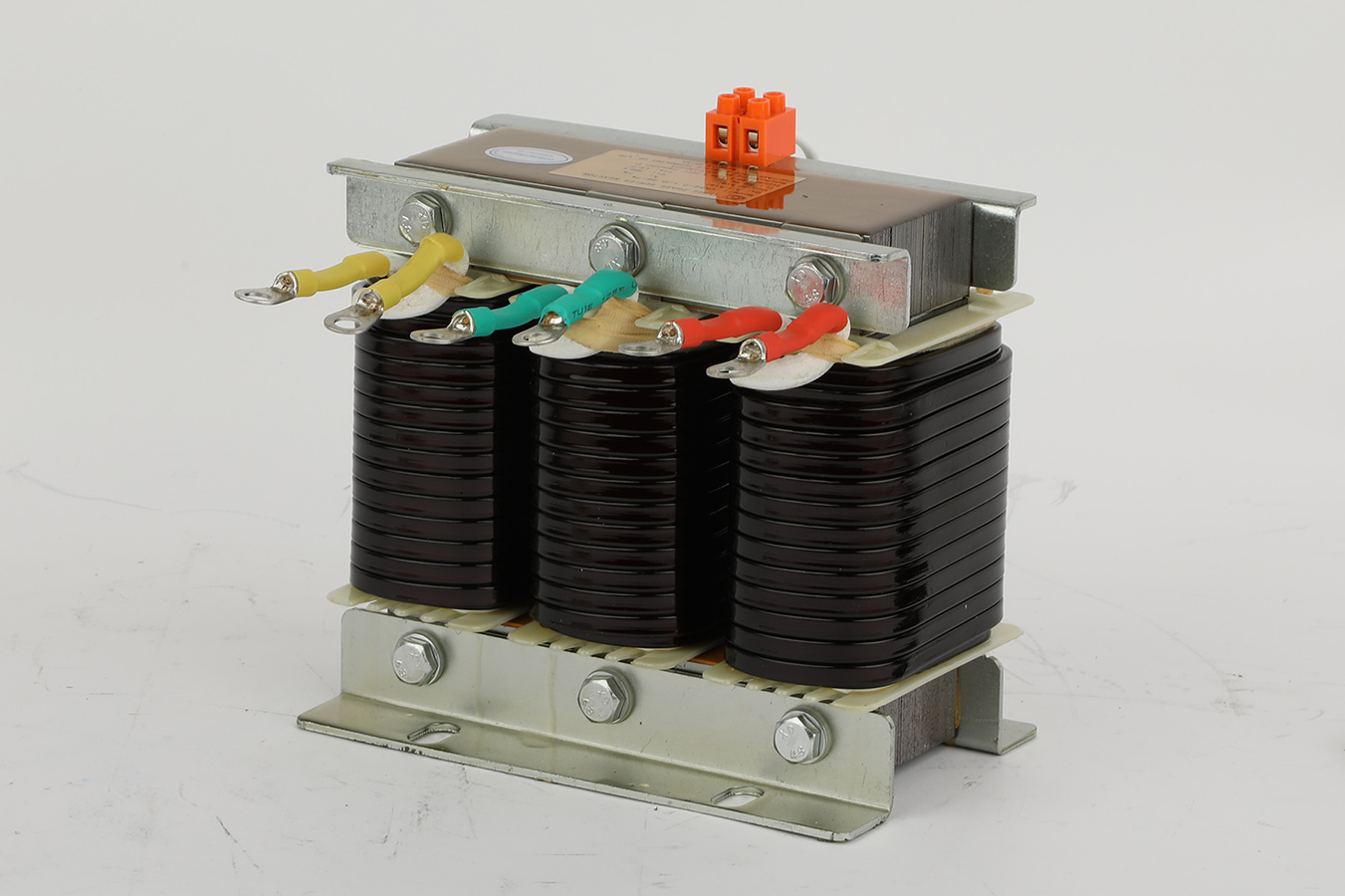

In qualità di produttore con una lunga storia nel campo della compensazione della potenza reattiva a bassa tensione, Geyue Electric ha proposto la nostra potente soluzione per affrontare la sfida riconosciuta del settore di bilanciare l'affidabilità dei condensatori e l'efficacia della compensazione. NostroSerie CKSG di reattori in seriesono costituiti da fogli di acciaio al silicio orientato laminati a freddo importati di alta qualità come materiale centrale, consentendo ai reattori di mostrare eccellenti caratteristiche di basse perdite e basso aumento di temperatura durante tutto il processo di compensazione. La serie di reattori in serie CKSG è stata sviluppata dal nostro team di ingegneri attraverso ripetuti calcoli precisi e continui aggiornamenti e ottimizzazioni, sopprimendo efficacemente specifiche subarmoniche e minimizzando l'impatto sulla capacità di compensazione. Geyue Electric garantisce che la nostra selezione scientifica dei parametri e un ragionevole adattamento della capacità possono aiutare i gestori dei sistemi di alimentazione a ottenere una protezione affidabile dei condensatori senza sacrificare l'effetto di compensazione. Se hai dubbi su come selezionare correttamente la dimensione del reattore di desintonizzazione per garantire la protezione dei condensatori senza compromettere la capacità di compensazione, invia le tue richieste ainfo@gyele.com.cn. Geyue Electric è disposta a collaborare con te per risolvere problemi armonici e migliorare la qualità operativa del tuo sistema energetico.
