L'arte della disposizione dei componenti nell'armadio di compensazione della potenza reattiva a bassa tensione: in che modo la dissipazione del calore, il cablaggio e la spaziatura di sicurezza influiscono sulla stabilità a lungo termine del sistema?

Introduzione: La disposizione all'interno dell'armadio non è solo esteticamente gradevole ma è anche fondamentale per la stabilità

L'armadio di compensazione è il componente principale del sistema di compensazione della potenza reattiva a bassa tensione. La disposizione dei suoi componenti interni determina direttamente l'efficienza operativa e la durata dell'intero dispositivo. In qualità di produttore cinese di apparecchiature di compensazione della potenza reattiva a bassa tensione con una lunga storia nel settore energetico, Geyue Electric comprende perfettamente che un'eccellente soluzione di compensazione non richiede solo componenti di alta qualità, ma si basa anche su un design interno scientificamente ragionevole dell'armadio. Le interrelazioni tra dissipazione del calore, cablaggio e spaziatura di sicurezza costituiscono i solidi pilastri per il funzionamento stabile a lungo termine dell'armadio di compensazione.

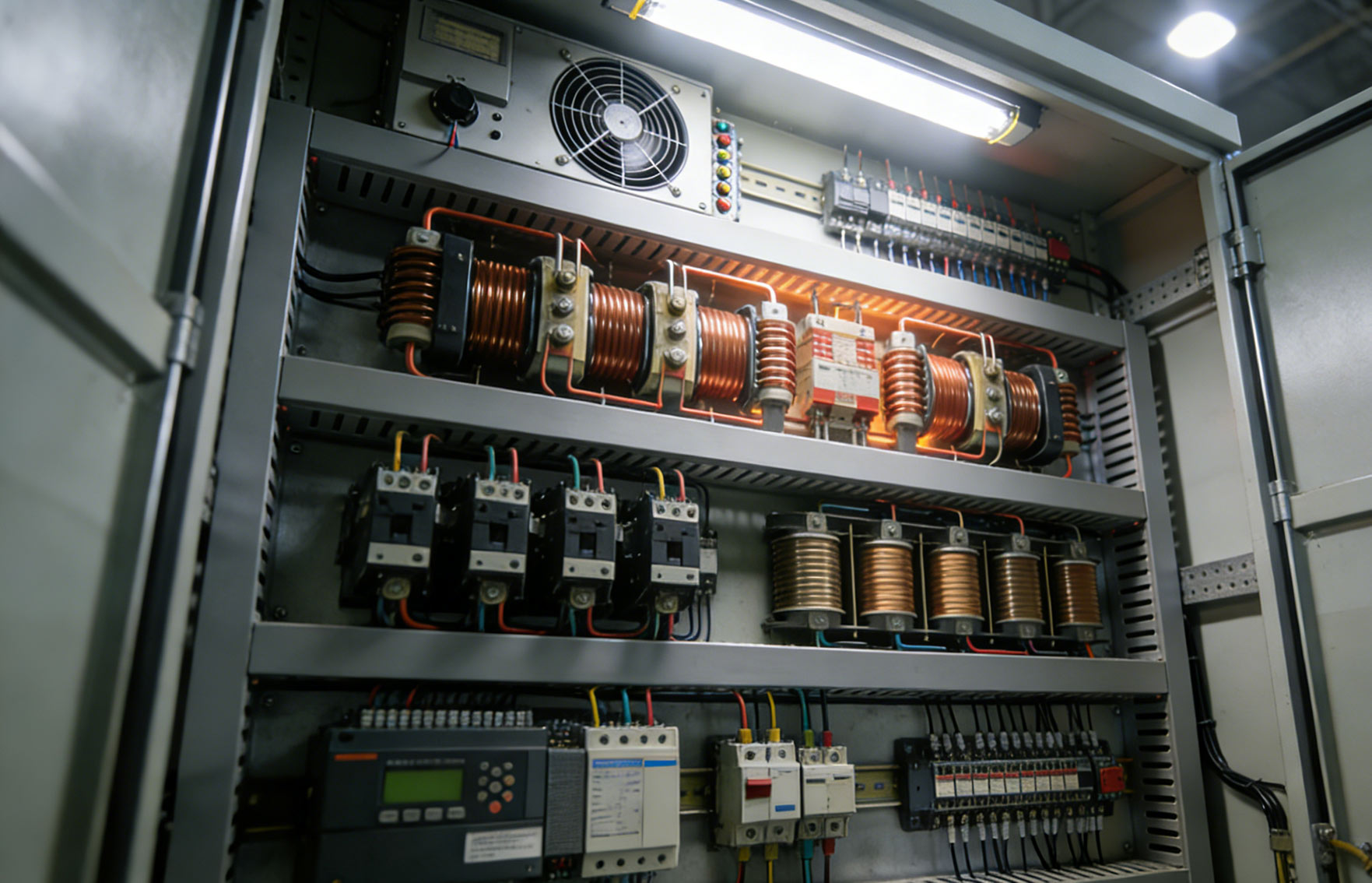

Dissipazione del calore: il controllo della temperatura determina la durata dei componenti

Durante il funzionamento dell'armadio di compensazione, componenti interni comecondensatori, reattori, interruttori composti, contattoriEregolatori del fattore di potenzagenererà una certa quantità di calore. Se questo calore non può essere dissipato in tempo, farà aumentare continuamente la temperatura dei componenti, accelererà l'invecchiamento dei materiali isolanti, ridurrà la capacità dei condensatori e porterà persino a un guasto termico. Geyue Electric, durante la progettazione del cabinet, basandosi sul layout di dissipazione del calore a strati verticali, ha posizionato i componenti con maggiore generazione di calore nella parte superiore del cabinet. Inoltre, il nostro team tecnico ha utilizzato il principio secondo cui l'aria calda sale naturalmente, combinato con la ventola superiore per la ventilazione forzata, per formare un flusso d'aria uniforme dal basso verso l'alto. Allo stesso tempo, abbiamo riservato sufficienti canali di dissipazione del calore tra i condensatori per evitare l'accumulo di calore tra i condensatori, in modo che anche in un ambiente ad alta temperatura in estate, la temperatura dell'armadio possa essere controllata entro un intervallo di sicurezza, garantendo che i componenti funzionino sempre in uno stato ideale, estendendo così la durata complessiva del sistema.

Cablaggio: una rete precisa riduce le interferenze e le cadute di tensione

Il cablaggio all'interno dell'armadio di compensazione può sembrare semplice, ma in realtà racchiude una profonda conoscenza dell'ingegneria elettrica. Il cablaggio disorganizzato non solo influisce sull'aspetto ma introduce anche interferenze elettromagnetiche, aumenta la caduta di tensione sulla linea e provoca persino scariche locali. Geyue Electric adotta il principio di cablaggio di "separare l'elettricità forte e debole e dividere le aree ad alta e bassa frequenza". Le linee di controllo e le linee elettriche vengono instradate separatamente per evitare interferenze di segnale; il circuito principale utilizza barre di rame per il collegamento per ridurre la resistenza di contatto e la generazione di calore; il circuito di campionamento utilizza cavi schermati twistati per garantire la precisione della misura. Tutti i cavi sono fissati in maniera standardizzata tramite canaline per evitare allentamenti dovuti alle vibrazioni. La rete di cablaggio accuratamente progettata della nostra azienda garantisce una trasmissione di corrente più fluida e una raccolta del segnale più accurata, fornendo così una garanzia dettagliata per la risposta affidabile e la stabilità a lungo termine del sistema di compensazione della potenza reattiva a bassa tensione.

Distanziamento di sicurezza: Isolamento e manutenzione costituiscono una doppia garanzia

Sebbene il livello di tensione all'interno dell'armadio di compensazione appartenga alla categoria di bassa tensione, è necessario mantenere comunque distanze di sicurezza sufficienti tra i componenti e tra i componenti e il corpo dell'armadio. Questo non solo per soddisfare i requisiti di isolamento e prevenire archi e cortocircuiti, ma anche per facilitare l'ispezione e la manutenzione quotidiana. Geyue Electric segue rigorosamente gli standard internazionali, gli standard nazionali e le norme del settore. Pertanto, in fase di progettazione, abbiamo determinato le posizioni ottimali di installazione di ciascun componente attraverso metodi di simulazione tridimensionale. Abbiamo riservato uno spazio sufficiente tra i condensatori per facilitare la dissipazione del calore e l'isolamento; inoltre abbiamo mantenuto le parti in tensione a debita distanza dalla porta dell'armadio per garantire la sicurezza degli operatori; allo stesso tempo, abbiamo anche riservato ampie superfici operative per i componenti che necessitano di frequente osservazione e manutenzione. La disposizione ragionevole della spaziatura di sicurezza non solo riduce il rischio di guasto dell'intero sistema di compensazione della potenza reattiva a bassa tensione, ma rende anche la manutenzione successiva più conveniente ed efficiente e riduce il costo operativo totale degli utenti.

Geyue Electric: salvaguardiamo la stabilità del sistema di alimentazione con una meticolosa maestria

È proprio grazie alla profonda comprensione e al controllo meticoloso di dettagli come dissipazione del calore, cablaggio e spaziatura di sicurezza che gli armadi di compensazione della potenza reattiva a bassa tensione di Geyue Electric possono funzionare stabilmente e continuamente in vari ambienti industriali difficili. Il nostro stabilimento di produzione dispone di linee di produzione completamente automatizzate e processi di assemblaggio standardizzati. Ogni apparecchiatura che lascia la fabbrica viene sottoposta a severi test di equilibrio termico, test delle prestazioni elettriche e test di resistenza alla tensione di isolamento. Non solo forniamo armadi di compensazione di alta qualità, ma possiamo anche personalizzare soluzioni complete di compensazione della potenza reattiva, inclusi condensatori intelligenti, reattori e moduli di filtraggio in base alle caratteristiche di carico dell'utente, aiutando gli utenti a migliorare efficacemente il fattore di potenza, ridurre le perdite di linea ed evitare penalità per le tariffe di regolazione della potenza. Se avete necessità consultateviinfo@gyele.com.cn. Lascia che Geyue Electric, con la nostra raffinata grafica e soluzioni affidabili di compensazione della potenza reattiva, salvaguardi l'efficienza energetica e la stabilità del tuo sistema di alimentazione.
