Utilizzi ancora contattori CA e SSR per la commutazione dei condensatori? Ecco perché gli ingegneri stanno passando agli interruttori composti

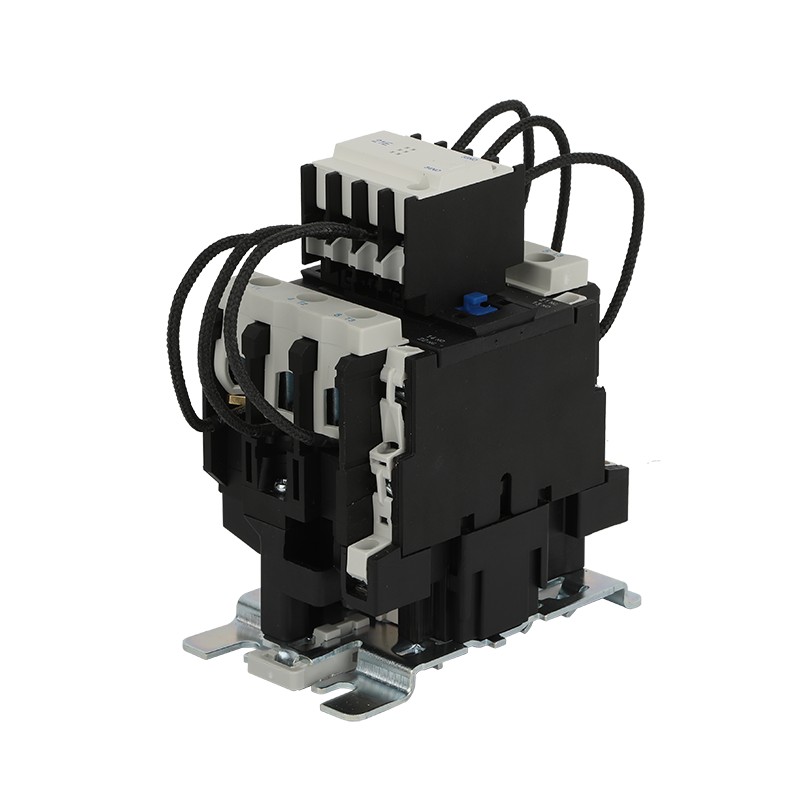

Se hai mai visto undispositivo di commutazione del condensatoreesplodere - e intendo letteralmente esplodere - sai esattamente di cosa sto parlando. Il forte schiocco. L'odore della plastica bruciata. Lo sguardo arrabbiato del tuo capo quando si rende conto che è il terzo contattore questo mese.

Ecco il punto. Cambiare i condensatori non è come cambiare una lampadina. I condensatori non funzionano bene con gli interruttori convenzionali. Quando si chiude un contattore su un condensatore scarico, la corrente di spunto può raggiungere 100 volte la corrente normale. Non è un clic. Si tratta di una piccola esplosione che avviene all'interno del tuo pannello. E se utilizzi relè a stato solido, certo, commutano velocemente. Ma si surriscaldano anche molto, e non durano per sempre quando li usi ogni pochi minuti.

Allora qual è la soluzione? Lasciate che vi presenti qualcosa che sta tranquillamente prendendo il sopravvento sui sistemi di compensazione della potenza reattiva a bassa tensione in tutto il mondo. Si chiama interruttore composto. E una volta capito come funziona, potresti chiederti perché non hai cambiato prima.

Cos'è esattamente un interruttore composto？

La maggior parte degli ingegneri con cui parlo mi lanciano uno sguardo vuoto quando menziono per la prima volta gli interruttori composti. Poi ne mostro uno e loro dicono: "Aspetta, quindi è come se un contattore e un tiristore avessero avuto un bambino？"

In realtà non è lontano.

Un interruttore composto, chiamato anche interruttore composito o interruttore composto intelligente, mette un tiristore ad alta tensione e alta corrente (raddrizzatore controllato al silicio) in parallelo con un relè ad aggancio magnetico-15. Un microcontrollore si trova al centro, osserva la forma d'onda CA e decide esattamente quando accendere ciascun dispositivo.

Ecco il bello. Quando l'interruttore riceve il comando di accensione, il tiristore si attiva per primo nel momento esatto in cui la tensione attraversa lo zero. Nessuna impennata. Nessun botto. Solo una connessione pulita e silenziosa. Quindi, pochi millisecondi dopo, il relè si chiude e rileva il flusso di corrente. Il tiristore smette di condurre. Ciò significa niente più generazione di calore, niente dissipatori di calore ingombranti, niente ventole di raffreddamento che ronzano all'interno del tuo cabinet-32.

Quando è il momento di disconnettersi, accade il contrario. Il relè si apre per primo, poi il tiristore gestisce l'interruzione al passaggio dello zero corrente. Ancora una volta, liscio e senza archi.

Perché questo è importante per il tuo sistema di alimentazione？

Lasciatemelo dire in numeri.

Un tipico contattore CA che commuta una batteria di condensatori può generare correnti di spunto che sollecitano l'intero sistema. Tali sovratensioni non si limitano a consumare il contattore: degradano i condensatori, compromettono la qualità dell'alimentazione e alla fine danneggiano altri componenti. Alcuni rapporti sul campo mostrano che gli impianti che utilizzano contattori convenzionali sostituiscono i dispositivi di commutazione ogni sei-dodici mesi, a seconda della frequenza dei cicli.

Gli interruttori composti risolvono completamente il problema. Poiché il tiristore gestisce il momento di commutazione e il relè gestisce la corrente a regime, si ottengono zero spunto e zero armoniche. Nessun arco, nessuna scintilla, nessuna saldatura a contatto-15. Il risultato? Dispositivi di commutazione che durano milioni di operazioni anziché migliaia.

Poi c’è il problema del caldo. I relè a stato solido (SSR) sono ottimi per alcune applicazioni, ma nella commutazione dei condensatori soffrono di un difetto fatale: le perdite di conduzione. Un SSR è essenzialmente sempre in uno stato semiconduttore quando è acceso, il che significa che genera sempre calore. Prova a impilarne alcuni in un pannello ben imballato e incontrerai rapidamente problemi di raffreddamento. Un responsabile tecnico mi ha detto che il suo team ha dovuto riprogettare un intero quadro di controllo solo per adattarvi i condotti del flusso d'aria per il loro compensatore basato su SSR.

Gli interruttori composti non presentano questo problema. Una volta che il relè prende il sopravvento, il tiristore si spegne completamente. Consumo energetico durante il funzionamento stazionario？ Quasi zero. Stiamo parlando di 1,5 VA o meno per switch-7. Non è un errore di battitura.

Dove li troverai nel mondo reale？

Il luogo più comune in cui vedrai gli interruttori composti è nei sistemi di compensazione della potenza reattiva a bassa tensione, del tipo che trovi nelle fabbriche, nei centri commerciali, negli edifici per uffici e nei data center. Qualsiasi struttura con motori, trasformatori o carichi induttivi necessita di condensatori per correggere il fattore di potenza e tali condensatori necessitano di dispositivi di commutazione che non si sfaldino dopo poche migliaia di cicli.

Prendi un esempio del mondo reale. Il sistema di climatizzazione centralizzato di un grande centro commerciale faceva funzionare i suoi banchi di condensatori decine di volte al giorno. LoroContattori CAfallivano ogni otto mesi. Dopo il passaggio agli interruttori compositi intelligenti, il sistema ha ridotto il consumo energetico del 18% semplicemente migliorando l'efficienza di compensazione ed eliminando completamente i costi di sostituzione. Gli interruttori funzionano ormai da tre anni. Nessun fallimento. Nessuna chiamata di manutenzione. Il supervisore della manutenzione ne parla ancora come se fossi una specie di mago.

Gli interruttori composti gestiscono anche la compensazione sia trifase che monofase. Per i sistemi trifase con banchi di condensatori collegati a triangolo è possibile utilizzare un interruttore del tipo a compensazione comune. Per le configurazioni con collegamento a Y a fase divisa, sono disponibili modelli dedicati che commutano ciascuna fase in modo indipendente-7. La maggior parte dei produttori offre modelli con tensione nominale da 220 V fino a 690 V, con capacità di controllo che vanno da 10 kvar fino a 50 kvar-.

Le funzionalità intelligenti di cui non sapevi di aver bisogno

È qui che gli switch composti diventano davvero interessanti. Poiché hanno un microcontrollore integrato, non sono solo stupidi interruttori. Sono intelligenti.

Quelli migliori sono dotati di protezioni integrate che non troverai in un contattore o SSR standard. Protezione dalla perdita di fase della tensione: se il sistema perde una fase, l'interruttore si rifiuta di chiudersi. Protezione da sottotensione: se l'alimentazione scende al di sotto dell'80% circa, l'interruttore rimane aperto. Protezione dai guasti autodiagnostica: se un componente si guasta internamente, lo switch non tenterà di funzionare. Alcuni sono dotati anche di sensori di temperatura e porte di comunicazione (RS232 o RS485) in modo da poterli monitorare da remoto e ricevere avvisi di guasto senza recarsi al pannello 15-16.

Pensa a cosa significa per la tua routine di manutenzione. Invece di mandare qualcuno ogni mese a curiosare all'interno di un pannello live, puoi sederti davanti a un computer e vedere esattamente quali interruttori funzionano e quali necessitano di attenzione. Per i facility manager che gestiscono più edifici, questo rappresenta un punto di svolta.

Cerchiamo di essere onesti riguardo agli aspetti negativi

Nessun prodotto è perfetto e gli switch compositi hanno i loro limiti.

Il principale è la complessità. Un interruttore composto ha più componenti di un semplice contattore: tiristori, relè, circuiti di controllo, rilevatori di passaggio per lo zero. Più parti significano più cose che possono guastarsi. In pratica, la maggior parte dei guasti si verifica quando i produttori tagliano gli angoli e utilizzano tiristori con specifiche inferiori. Un interruttore composto adeguatamente progettato utilizza tiristori con tensione nominale superiore a 2500 V e dimensionati per le correnti di picco che il sistema potrebbe rilevare. Le versioni economiche no. E quelle versioni economiche falliscono-30.

L’altro svantaggio è il costo iniziale. Un interruttore composto costa di più in anticipo rispetto a un contattore CA. Se stai guardando solo le voci di un ordine di acquisto, il contattore sembra più economico. Ma se si considerano i costi di sostituzione, i tempi di inattività e la manodopera necessaria per sostituire ogni anno le unità guaste, i conti cambiano rapidamente.

Per la maggior parte degli ingegneri con cui ho lavorato, il periodo di recupero dell’investimento per il passaggio ai composti è compreso tra i sei e i diciotto mesi. Dopodiché è puro risparmio.

Come scegliere l'interruttore composto giusto？

Se sei pronto per fare il passaggio, gioco di parole, ecco cosa cercare.

Innanzitutto, controllare la tensione nominale e la capacità di controllo. La maggior parte dei sistemi funziona a 220 V (monofase) o 380 V (trifase). Il tuo interruttore deve corrispondere alla tensione del tuo sistema e gestire la classificazione in kvar dei banchi di condensatori. I valori nominali comuni arrivano fino a 50 kvar per i sistemi trifase e 15 kvar per le configurazioni monofase.

In secondo luogo, cerca le valutazioni della durata meccanica. Un buon interruttore composto dovrebbe essere valutato per almeno un milione di operazioni meccaniche-7. Si tratta di ordini di grandezza migliori di un tipico contattore.

Terzo, non tralasciare le funzionalità intelligenti. Se stai comunque pagando per un interruttore composto, prendi quello con protezione da perdita di fase, blocco di sottotensione e capacità di comunicazione. Aggiungere queste funzionalità extra non costa quasi nulla, ma può farti risparmiare migliaia di tempo in termini di tempo per la risoluzione dei problemi.

In quarto luogo, controllare la temperatura ambiente. Gli interruttori migliori hanno una temperatura nominale compresa tra -25°C e +70°C. Se stai installando all'aperto o in una sala elettrica non condizionata, la portata è importante.

Ed ecco un suggerimento che la maggior parte dei cataloghi non ti dirà: gli interruttori composti non funzioneranno senza un condensatore o un carico fittizio collegato. Non è un bug: è una funzionalità di sicurezza. Non provare a testarne uno al banco solo con un multimetro e chiederti perché non succede nulla.

La linea di fondo

Contattori CAsono economici da acquistare e costosi da possedere. I relè a stato solido sono veloci ma caldi e assetati di energia. Gli interruttori composti si trovano proprio nel mezzo: commutano come un tiristore e funzionano come un relè. Garantiscono zero spunto, zero armoniche, consumo energetico vicino allo zero e durata dieci volte superiore.

Se stai ancora commutando condensatori con contattori della vecchia scuola o hai problemi con i pannelli SSR surriscaldati, è tempo di farti una domanda: quanti altri contattori bruciati sostituirai prima di provare qualcosa di meglio？

Le pagine dei prodotti riportate di seguito contengono specifiche complete e guide applicative. Dai un'occhiata e se hai domande sull'integrazione degli interruttori composti nel tuo sistema esistente, scrivimi. Sì
