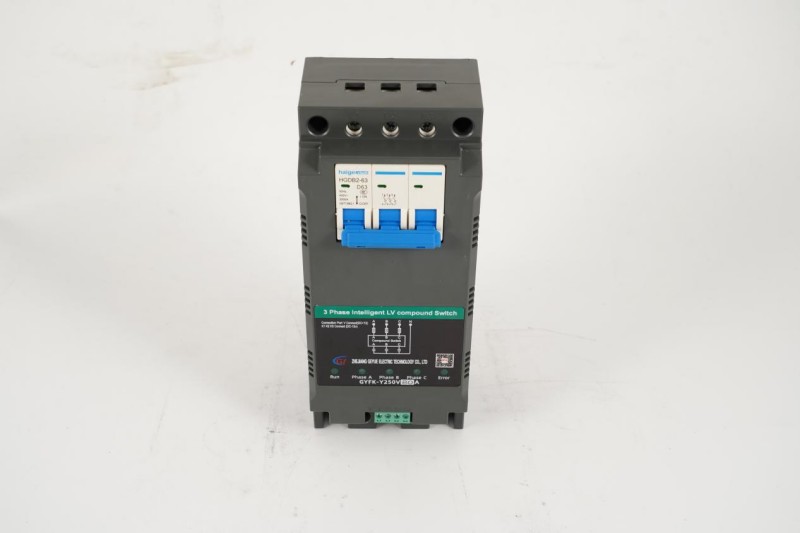

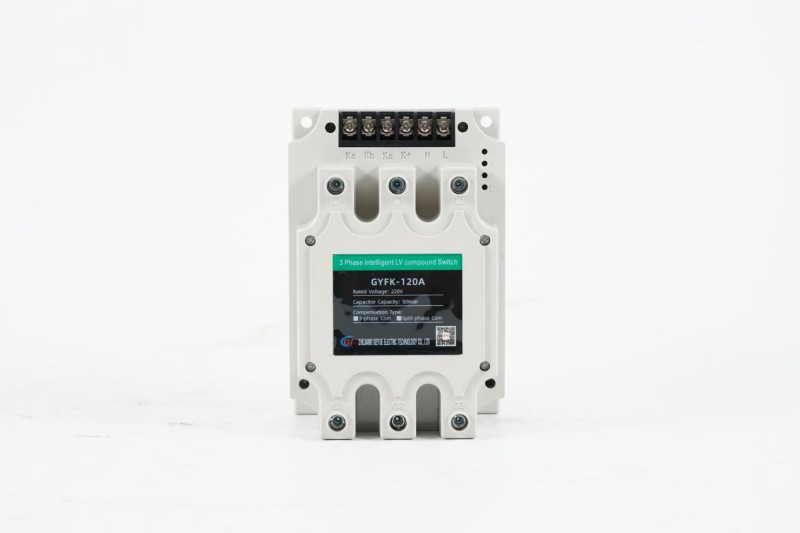

A che serve l'interruttore composto intelligente trifase?

Nelle sale di distribuzione dell'energia di fabbriche, centri commerciali, ospedali e altri luoghi, gli switch che controllano i condensatori sono sempre nello stato di lavoro. Gli interruttori ordinari sono facilmente danneggiati da una corrente eccessiva dopo tali frequenti azioni di commutazione, il che aumenta i costi di manutenzione.L'interruttore composto a tre fasi di compensazione a tre fasipresenta vantaggi significativi come nessun impatto, basso consumo di energia e lunga vita ed è appositamente sviluppato per il controllo dei condensatori. Questo articolo descriverà in dettaglio il suo principio di lavoro, i vantaggi fondamentali e i punti di manutenzione.

Ruolo fondamentale

La funzione principale dell'interruttore composto intelligente trifase è quella di controllare la connessione e la disconnessione tra il condensatore trifase e la griglia di potenza. Quandoil condensatoreDeve compensare la potenza reattiva, l'interruttore composto controlla il condensatore per connettersi rapidamente alla rete e si disconnette nel tempo in cui la compensazione non è necessaria. L'intero processo viene completato automaticamente.

Risolvere il problema principale

Quando gli switch ordinari di controllo di controllo, saranno sottoposti a uno shock di dozzine di volte la corrente di lavoro al momento di accensione. Questo shock corrente si chiama corrente di invoscio. La corrente di infraspasso non solo brucerà l'interruttore composito, ma accelererà anche l'invecchiamento dell'isolamento interno del condensatore e causerà un calo improvviso nella tensione della griglia di potenza. Pertanto, l'uso di interruttori ordinari accorcerà la durata dell'attrezzatura e influenzerà la stabilità della rete elettrica.

Come funziona？

L'interruttore composto intelligente trifase è costituito da un gruppo di tiristore e un relè di crogioli magnetici e i due devono lavorare insieme per completare il lavoro. Innanzitutto, quando ilcontroller del fattore di potenza automaticoRileva che la griglia deve compensare la potenza reattiva, il tiristore collegherà rapidamente il circuito per collegare il misuratore di corrente alla griglia al momento in cui la corrente è zero. Entro 0,5 secondi dopo l'accensione del tiristore, i contatti del relè di aggancio magnetico chiuderanno immediatamente e sopporteranno il 100% della corrente continua e il tiristore si chiuderà automaticamente in questo momento. Quindi, quando il condensatore deve essere disconnesso, il tiristore verrà riaperto per trasferire la corrente dal relè di crogioli magnetici al tiristore. Quando il tiristore porta tutta la corrente, il relè di aggancio magnetico scollega i contatti quando la corrente è zero. Il tiristore chiuderà automaticamente al momento successivo in cui la corrente è zero e nessun arco verrà generato durante tutto il processo.

Perché deve ilinterruttore compostoessere usato con un gruppo di tiristore e un relè di crogioli magnetici? Perché se esiste solo un relè di branding magnetico, il condensatore genererà un impatto di 50 volte la corrente nominale al momento della chiusura e i contatti verranno saldati e demoliti dopo diverse operazioni. Se c'è solo un tiristore, allora quando la corrente di 100A è eccitata, è necessario un dissipatore di calore, altrimenti si esaurisce entro 10 minuti. Il consumo di energia è 15 volte quello del relè di branding magnetico e il costo è troppo alto. Pertanto, il gruppo a tiristore risolve il problema di sicurezza dell'alimentazione e il relè magnetico risolve il problema del consumo di energia della potenza a lungo termine. Entrambi sono indispensabili.

Vantaggi fondamentali

ILInterruttore composto a tre fasi di compensazione a tre fasiPuò eliminare completamente l'impatto della corrente quando si commuta i condensatori, proteggendo i condensatori e le attrezzature della rete elettrica ed estende la sua durata di servizio.

Il relè di aggancio magnetico è sempre disconnesso nella condizione di nessuna corrente per evitare di essere bruciato dalle scintille.

Il gruppo di tiristero ha un consumo di energia estremamente basso durante l'alimentazione, risparmiando energia del 90% rispetto ai contattori tradizionali.

Il sistema coordinerà automaticamente le tre fasi, compenserà automaticamente lo squilibrio tra le fasi e impedirà il sovraccarico di condensatori in una fase.

Lo stato dell'interruttore composito è monitorato in tempo reale. Se si verifica un'anomalia, l'operazione verrà bloccata immediatamente e verrà emesso un allarme in tempo.

Punti di manutenzione

ILinterruttore composto intelligente trifaseHa bisogno di un'ispezione e manutenzione regolari per garantire un funzionamento stabile a lungo termine. La polvere sulla superficie del radiatore deve essere pulita almeno una volta ogni sei mesi per impedire l'accumulo di polvere di ostacolare la dissipazione del calore. Allo stesso tempo, tutti i terminali di cablaggio devono essere controllati per allentamento. Nel funzionamento quotidiano, lo stato della luce indicatore può essere utilizzato per determinare se l'interruttore composto funziona normalmente. La luce verde indica il normale funzionamento di accensione e la luce rossa indica un guasto interno che deve essere riparato in tempo. In caso di anomalia, si prega di scollegare immediatamente l'alimentazione e contattare il personale professionale per gestirlo.
