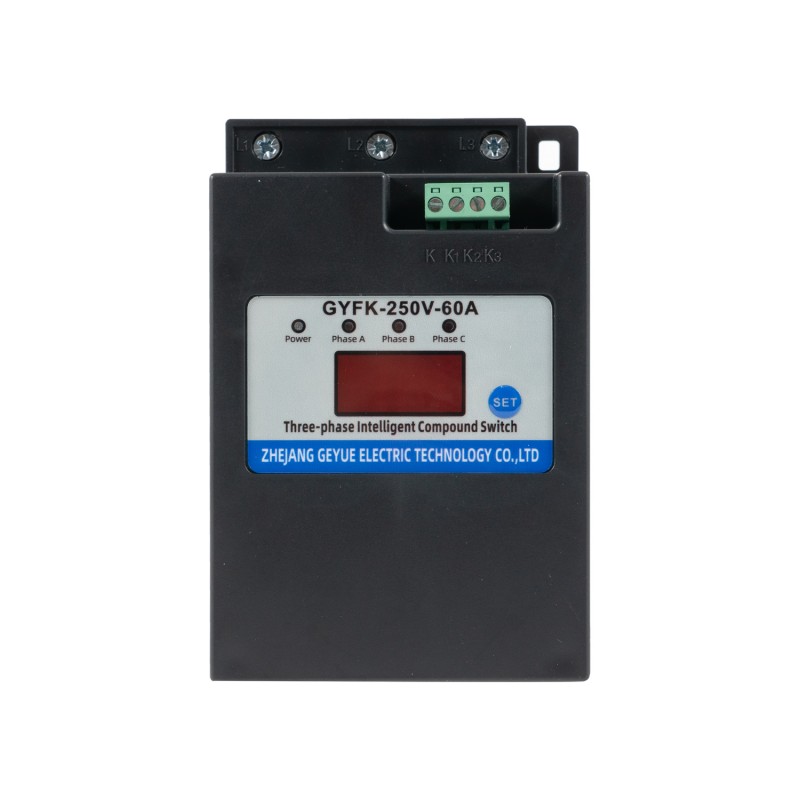

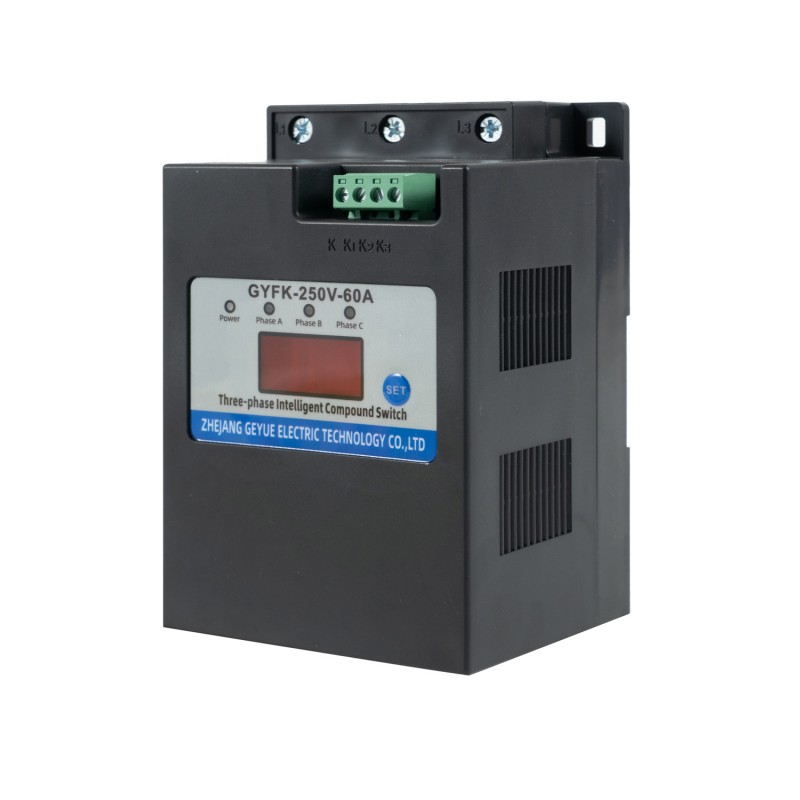

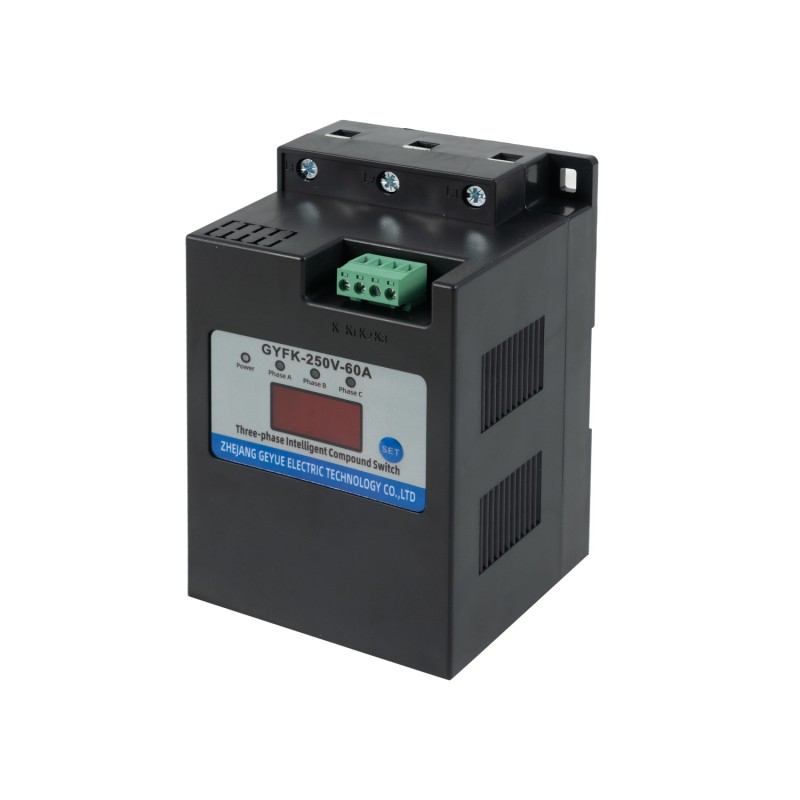

Interruttore composto trifase con compensazione a fase divisa GYFK-250V

Nel moderno settore industriale, che persegue l’elevata efficienza, il risparmio energetico e la sicurezza della rete, la tecnologia di compensazione della potenza reattiva a bassa tensione sta attraversando un nuovo ciclo di profonda innovazione. La contraddizione intrinseca dei tradizionali schemi di commutazione dei condensatori, che richiedono un compromesso tra la soppressione della corrente di spunto e il risparmio delle perdite operative, preoccupa da tempo molti ingegneri. In qualità di produttore di apparecchiature professionali con oltre un decennio di esperienza nella qualità dell'energia, Geyue Electric, con la nostra profonda conoscenza dell'essenza della tecnologia di compensazione della potenza reattiva a bassa tensione, ha lanciato con successo l'interruttore composto trifase con compensazione a fase divisa GYFK-250V. Questo innovativo interruttore composto combina i vantaggi dei tiristori e dei contatti meccanici, risolvendo abilmente questa sfida del settore.

Commutazione continua: la precisione della tecnologia Zero-Inrush

L'interruttore meccanico tradizionale, il contattore CA serie CJ19, soffre di isteresi meccanica intrinseca e caratteristiche di rimbalzo del contatto, che rendono difficile acquisire ed eseguire con precisione le azioni di commutazione al punto di passaggio per lo zero della tensione CA. Questa limitazione tecnica comporta una significativa differenza di potenziale tra la tensione ai terminali del condensatore e la tensione di rete al momento della connessione alla rete, generando inevitabilmente un'enorme corrente di spunto. Questo picco di corrente di spunto può raggiungere decine di volte la corrente nominale del condensatore, non solo provocando stress elettrico sul condensatore e accorciandone la durata, ma provocando anche una momentanea caduta di tensione nella rete, interferendo con il normale funzionamento di altre apparecchiature sensibili sulla stessa sbarra collettrice.

La saggezza progettuale fondamentale dell'interruttore composto trifase con compensazione a fase divisa GYFK-250V sviluppato da Geyue Electric è concentrata nella sua innovativa modalità operativa di commutazione transitoria "prima tiristore, poi relè", risolvendo sostanzialmente questo problema a livello di settore. Quando il sistema di controllo di questo interruttore composto riceve un comando di commutazione esterno, il suo microprocessore ad alte prestazioni integrato avvia immediatamente un programma decisionale intelligente. Il microprocessore campiona la forma d'onda della tensione di rete CA in tempo reale ad alta velocità, prevedendo e bloccando il punto di passaggio per lo zero della tensione ottimale attraverso algoritmi precisi.

Dopo aver catturato questo momento teoricamente di "stress zero", l'interruttore composto trifase con compensazione a fase divisa GYFK-250V aziona innanzitutto il tiristore ad alta velocità (ovvero il raddrizzatore controllato al silicio) per eseguire un trigger preciso. Poiché il tiristore viene attivato quando la tensione attraversa lo zero, si ottiene una "connessione a tensione zero" teoricamente senza picchi di tensione durante la connessione del condensatore e una "disconnessione a corrente zero" senza picchi di corrente durante la disconnessione. Questo meccanismo sopprime la corrente di spunto (corrente di picco) al momento della chiusura e dell'apertura a un livello trascurabile, generalmente limitato a 1,5 volte la corrente nominale del condensatore.

L'ingegnosità dell'intero processo sta nel fatto che l'interruttore composto trifase con compensazione di fase divisa GYFK-250V, come un maestro micro-scultore, non si basa sulla chiusura meccanica forzata, ma piuttosto sulla velocità ultraelevata dei componenti elettronici e sul giudizio lungimirante del controllo intelligente per completare la connessione elettrica nel momento più fluido in cui le forme d'onda di corrente e tensione attraversano naturalmente lo zero. Ciò consente realmente un accesso e una disconnessione flessibili con "impatto zero" sulla rete elettrica, proteggendo perfettamente i condensatori e le apparecchiature di alimentazione front-end e migliorando notevolmente l'affidabilità e la durata del sistema di compensazione della potenza reattiva.

Operazione a basse perdite: l'efficienza dell'intelligence allo stato stazionario

Tuttavia, il tiristore ha una caratteristica fisica di caduta di tensione di circa 1 V quando è in stato di conduzione, il che significa che quando la corrente di carico scorre attraverso il tiristore per un periodo prolungato, genererà notevoli perdite di conduzione e calore significativo. Ciò non solo aumenta i costi operativi non necessari, ma rappresenta anche una sfida continua per la progettazione della dissipazione del calore e l’affidabilità a lungo termine del sistema di compensazione della potenza reattiva a bassa tensione. La capacità di superare perfettamente questa sfida è un altro aspetto della saggezza ingegneristica dimostrata nella progettazione dell'interruttore composto trifase con compensazione a fase divisa GYFK-250V di Geyue Electric.

Nel momento in cui il tiristore completa la conduzione senza spunto, il circuito di controllo intelligente basato su microprocessore all'interno dell'interruttore composto trifase con compensazione a fase divisa GYFK-250V avvia immediatamente l'azione successiva. Questo circuito di controllo intelligente emette comandi con precisione, guidando rapidamente il relè ad aggancio magnetico parallelo (ovvero i contatti meccanici) per chiudersi in modo sincrono. Grazie agli speciali materiali dei contatti e al design strutturale del relè ad aggancio magnetico, la resistenza del contatto dopo la chiusura del contatto è estremamente bassa, raggiungendo in genere il livello dei microohm. Questa caratteristica di resistenza ultrabassa consente alla corrente di carico di trasferirsi rapidamente e senza intoppi dal percorso del tiristore al percorso del relè secondo la legge naturale del "percorso di minima impedenza".

Successivamente, il circuito di controllo intelligente dell'interruttore composto trifase con compensazione a fase divisa GYFK-250V invia un segnale di spegnimento, interrompendo completamente il tiristore. Pertanto, durante l'intero funzionamento a stato stazionario del condensatore continuamente collegato alla rete, tutta la corrente di carico viene trasportata in modo indipendente dal canale di contatto meccanico a potenza prossima allo zero. Questo design coordinato di "commutazione del tiristore e funzionamento del relè" riduce il consumo energetico per autoconduzione dell'interruttore composto GYFK-250V a un livello estremamente basso durante il funzionamento a lungo termine. Test rigorosi dimostrano che il consumo energetico complessivo in stato stazionario dell'interruttore composto GYFK-250V può essere controllato entro 1,5 VA, ottenendo realmente un funzionamento altamente efficiente e a risparmio energetico del sistema stesso, risolvendo così fondamentalmente le carenze tecniche intrinseche dei tradizionali interruttori a tiristori puri, come una forte generazione di calore e un elevato consumo energetico operativo.

Sistema affidabile: la garanzia di protezione intelligente

Il bilanciamento tra passaggio e prestazioni operative è solo la base; in ambienti industriali complessi, un funzionamento affidabile a lungo termine e una protezione completa sono altrettanto cruciali. L'interruttore composto trifase con compensazione a fase divisa GYFK-250V incorpora un robusto sistema di monitoraggio e protezione incentrato su un microprocessore. Monitora la tensione di alimentazione in ingresso, lo stato del carico e lo stato operativo dei tiristori e dei relè interni in tempo reale, fornendo molteplici funzioni tra cui protezione da anomalie di tensione, protezione da perdita di fase, autodiagnosi dei guasti dei componenti, protezione senza carico e protezione da interruzione di corrente. Ad esempio, in caso di mancanza di fase nella tensione di sistema o di alimentazione anomala, l'interruttore composto si rifiuterà di chiudersi; se viene rilevato un guasto durante il funzionamento, l'interruttore composto si disconnetterà automaticamente. Questa capacità di autodiagnosi e protezione 24 ore su 24, 7 giorni su 7, conferisce all'interruttore composto sicurezza e affidabilità estremamente elevate, estendendone la durata utile a 200.000 cicli, superando di gran lunga quella dei componenti elettrici tradizionali.

L’artigianato di Geyue Electric: l’affidabilità della tecnologia avanzata

Geyue Electric crede fermamente che le prestazioni superiori del prodotto derivino da una progettazione rigorosa, da una produzione raffinata e da una profonda conoscenza degli scenari applicativi. Il nostro interruttore composto trifase con compensazione a fase divisa GYFK-250V è un ottimo esempio di questa filosofia. Dalla selezione di materiali ad alta permeabilità allo stampaggio di precisione, dall'ottimizzazione dei programmi del microprocessore a ogni rigoroso test di fabbrica (inclusi test di tensione di tenuta a contatto a 1600 V CA e test di invecchiamento a lungo termine), le nostre linee di produzione automatizzate e i sistemi di controllo qualità garantiscono che ogni prodotto consegnato ai nostri clienti possieda una qualità costantemente eccellente.

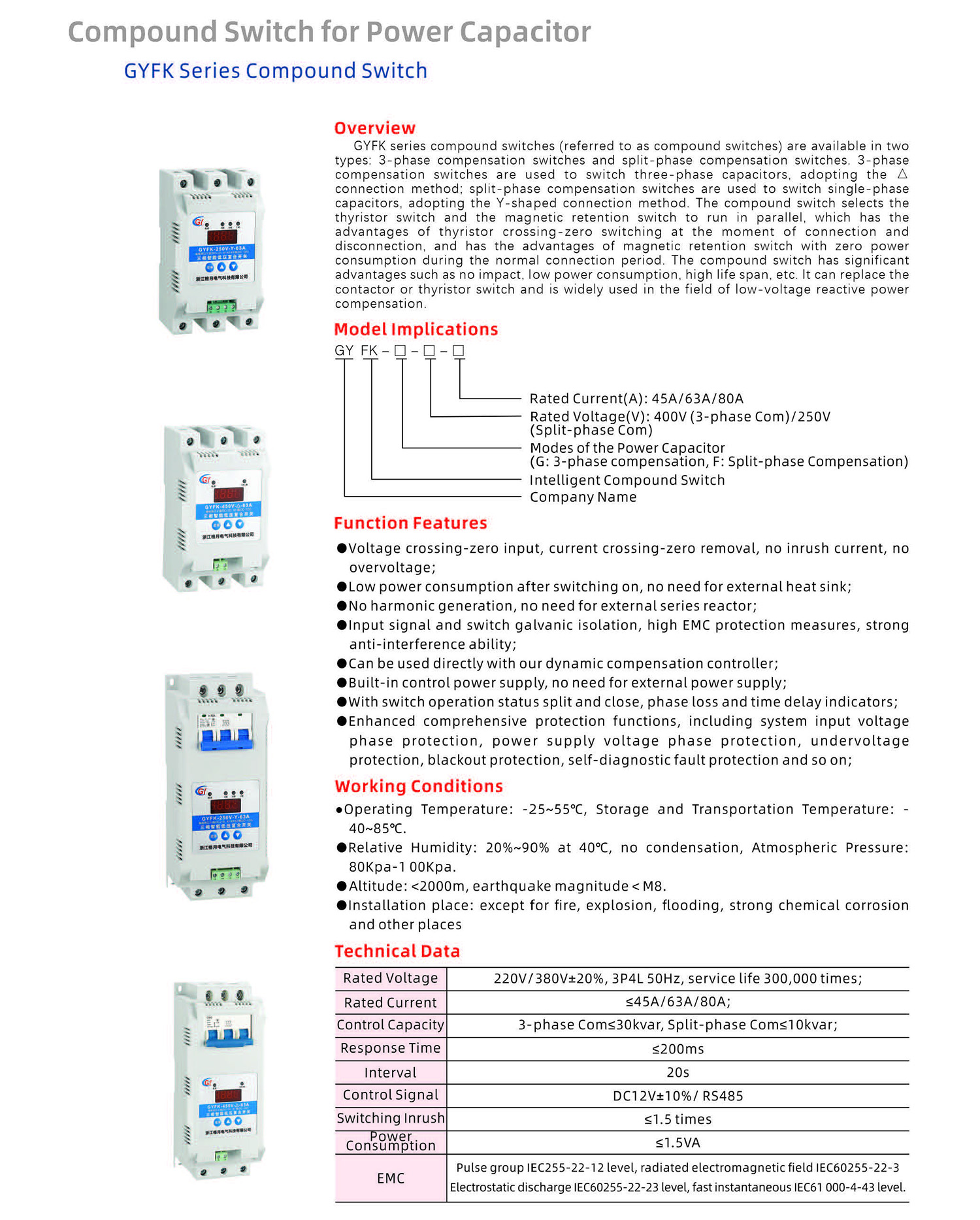

Gli interruttori composti della nostra azienda supportano sia la compensazione trifase che la compensazione a fase divisa, con una capacità di compensazione nominale che va da 5 a 10 kvar per ciascuna fase e un tempo di risposta fino a 300 millisecondi. L'interruttore composto trifase con compensazione a fase divisa GYFK-250V è stato specificamente progettato per risolvere il comune problema di squilibrio del carico trifase negli edifici commerciali, nelle centrali fotovoltaiche e nelle linee di produzione intelligenti. Non solo migliora efficacemente il fattore di potenza e riduce le perdite di linea, ma bilancia anche la corrente trifase attraverso la compensazione della fase divisa, migliorando radicalmente la qualità della tensione e migliorando la capacità di carico del trasformatore e la sicurezza dell'alimentazione.
