Protezione da sovraccarico e cortocircuito in un circuito di condensatori: come ottenere il coordinamento della protezione tra l'interruttore automatico a monte e il contattore di commutazione condensatori serie CJ19?

Nel sistema di compensazione della potenza reattiva a bassa tensione, il coordinamento della protezione è l'argomento di ricerca principale per garantire il funzionamento sicuro e affidabile del sistema. In qualità di produttore professionale di apparecchiature di compensazione della potenza reattiva a bassa tensione in Cina, Geyue Electric discuterà oggi come il coordinamento della protezione tra l'interruttore a monte e quello a valleContattore di commutazione condensatore serie CJ19nel circuito di commutazione del condensatore influisce direttamente sulla stabilità dell'intero sistema di compensazione e persino dell'intero sistema di distribuzione dell'energia.

L’obiettivo chiave del coordinamento della protezione

L'obiettivo fondamentale del coordinamento della protezione è garantire che intervenga per primo il dispositivo di protezione più vicino al punto di guasto, limitando così l'area di guasto alla più piccola unità possibile. In un circuito di condensatori, ciò significa che quando il condensatore o il circuito dell'interruttore stesso subiscono un sovraccarico o un cortocircuito, l'interruttore a monte appositamente configurato per il condensatore dovrebbe interrompere immediatamente il guasto e i contattori della serie CJ19, come componenti esecutivi, dovrebbero funzionare in sicurezza sotto la protezione dell'interruttore e non dovrebbero essere responsabili dell'interruzione della corrente di guasto. Questa logica di azione gerarchica non solo protegge le apparecchiature chiave del circuito difettoso, ma salvaguarda anche l'alimentazione continua di tutte le altre apparecchiature associate non difettose nel sistema.

Il ruolo e la selezione di un interruttore automatico

L'interruttore a monte svolge il ruolo di "protettore ultimo" in questa relazione di coordinamento della protezione. La sua selezione deve soddisfare due requisiti fondamentali. Il primo requisito è che la sua corrente nominale sia in grado di sostenere la corrente nominale del condensatore e tenere conto del possibile impatto di sovracorrente in un ambiente armonico. In generale, dovrebbe essere riservato un certo margine. Il secondo requisito è che il suo potere di interruzione di cortocircuito sia maggiore della corrente di cortocircuito prevista nel punto di installazione. Ancora più importante, la curva caratteristica di intervento dell'interruttore automatico deve corrispondere alle caratteristiche del circuito del condensatore. Quando il condensatore viene acceso o spento, verrà generata una sovracorrente, il cui valore può essere diverse volte la corrente nominale, ma la durata è estremamente breve. Pertanto, l'interruttore dovrebbe essere in grado di tollerare questo picco di corrente a breve termine senza malfunzionamenti. Di solito, è necessario selezionare un modello con caratteristiche di ritardo adeguate per garantire che funzioni in modo affidabile solo in caso di sovraccarico continuo o guasto di cortocircuito. Posizionamento e coordinamento di un contattore serie CJ19

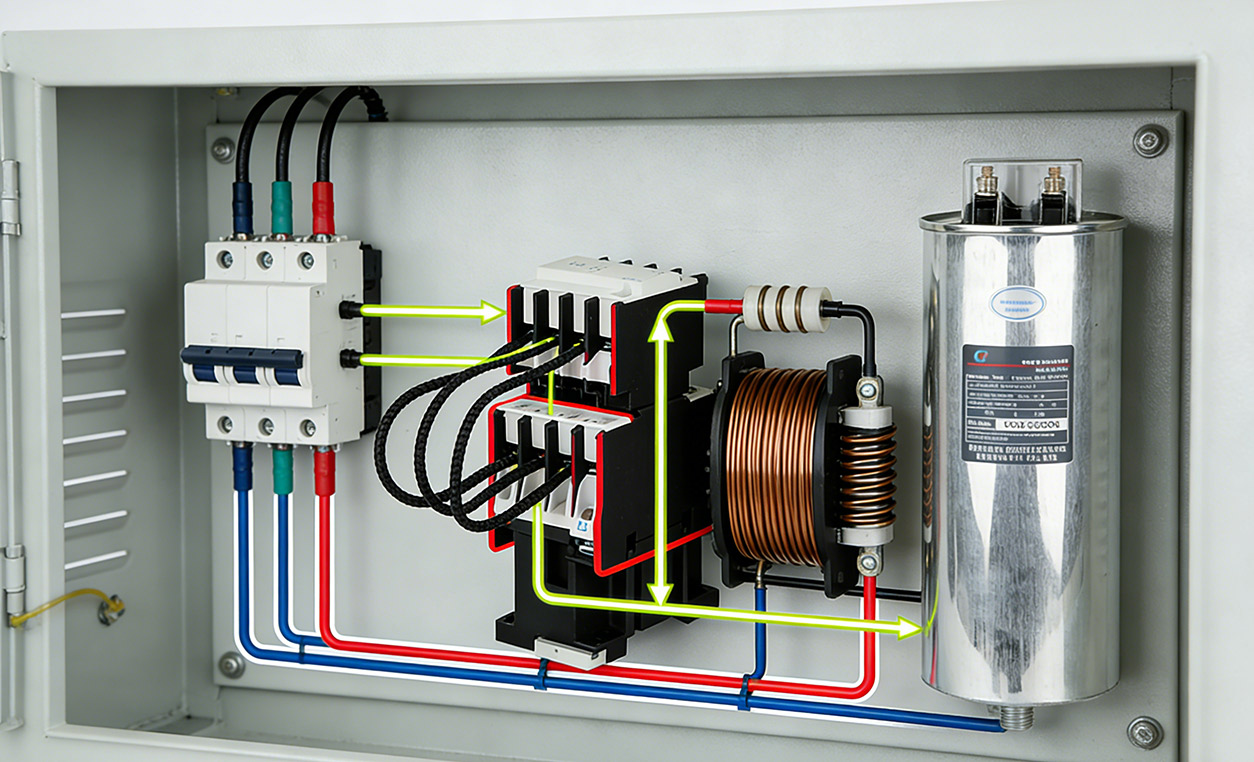

Il contattore di commutazione di condensatori della serie CJ19 è progettato come un "esecutore di commutazione intelligente" piuttosto che un "dispositivo di interruzione dei guasti". Coopera con la protezione dell'interruttore, principalmente attraverso la complementarità funzionale e il coordinamento temporale. I contattori della serie CJ19 solitamente incorporano un resistore o un induttore per sopprimere la corrente di spunto all'interno della sua struttura interna. La sua funzione è quella di completare il collegamento della corrente senza spunto del condensatore e la normale disconnessione a condizione che l'interruttore automatico sia chiuso e sia stabilita la protezione. Quando c'è un sovraccarico o un cortocircuito continuo nel circuito del condensatore, l'interruttore a monte dovrebbe eseguire la disconnessione. Nella progettazione del contattore serie CJ19, è stata presa in considerazione la sua capacità di resistere a un certo grado di impatto elettrodinamico della corrente di cortocircuito fino a quando l'interruttore automatico a monte elimina completamente il guasto, il che riflette il coordinamento passivo delle caratteristiche di protezione tra il contattore serie CJ19 e l'interruttore automatico.

Considerazioni sistematiche per il coordinamento della protezione

La semplice aggiunta di componenti da sola non può raggiungere un perfetto coordinamento della protezione; invece, il processo di progettazione e verifica di un sistema è l’unica strada da percorrere. Implica il calcolo accurato della capacità di cortocircuito del sistema di distribuzione dell'energia, l'analisi delle caratteristiche di impedenza dei circuiti dei condensatori e la considerazione dell'intera sequenza temporale di eliminazione dei guasti. Un sistema di compensazione ben progettato può garantire che tutte le connessioni dal contattore all'interruttore abbiano sufficiente stabilità dinamica e termica, consentendo all'energia di guasto di essere guidata e interrotta in modo sicuro entro un periodo estremamente breve dopo che si è verificata l'azione di protezione.

Le soluzioni e l'impegno professionale di Geyue Electric

Geyue Electric ha riconosciuto con precisione l'importanza del coordinamento della protezione per il funzionamento sicuro dei sistemi di compensazione della potenza reattiva a bassa tensione. Pertanto, abbiamo prodotto i contattori di trasferimento condensatori della serie CJ19, che sono stati meticolosamente progettati per ottenere questo sistema di protezione. I nostri contattori della serie CJ19 sono realizzati con materiali di alta qualità e lavorati attraverso tecniche speciali per garantire la stabilità dei loro contatti e la durata elettrica. Il meccanismo di soppressione della corrente di picco integrato può ridurre efficacemente l'impatto sull'interruttore automatico a monte, creando condizioni hardware favorevoli per il coordinamento della protezione.

Ancora più importante, il team tecnico di Geyue Electric ha profonde capacità di analisi del sistema. Possiamo assistere i clienti nella progettazione di soluzioni globali in base ai parametri specifici di distribuzione dell'energia, inclusa la selezione degli interruttori automatici e la verifica dei valori di impostazione della protezione. La nostra linea di produzione automatizzata e il sistema completo di controllo qualità hanno assunto un impegno attraverso le azioni. Garantiscono la coerenza e l'elevata affidabilità di ogni contattore di commutazione di condensatori della serie CJ19 e di altri componenti dalla sorgente, consentendo loro di lavorare in coordinamento con i dispositivi di protezione di livello superiore durante il funzionamento effettivo e formando una solida barriera di sicurezza nel sistema di compensazione della potenza reattiva a bassa tensione. Se ci sono requisiti, si prega di contattareinfo@gyele.com.cn. Non vediamo l'ora di risolvere eventuali problemi relativi al tuo progetto di compensazione della potenza reattiva a bassa tensione.
