Come dovrebbe essere ottimizzata la selezione dei dispositivi di commutazione (contattori, tiristori e interruttori composti) in base alle caratteristiche del carico?

Nel sistema di compensazione reattiva di potenza reattiva a bassa tensione, il dispositivo di commutazione funge da componente principale e le sue prestazioni influiscono direttamente sulla stabilità, la velocità di risposta e la durata della durata dell'attrezzatura di compensazione.Contattori, tiristi einterruttori compostisono metodi di commutazione comuni, ognuno con i propri scenari applicabili. Come produttore di apparecchiature di compensazione reattiva a bassa tensione, Geyue Electric comprende appieno che la selezione dell'interruttore deve essere attentamente combinata con le caratteristiche di carico per ottenere il funzionamento ottimale del sistema. Le caratteristiche di carico includono fattori come il tipo di carico, la frequenza di variazione, lo shock di corrente e il contenuto armonico, che determinano la velocità di commutazione, la durata e la capacità anti-interferenza dell'interruttore. Pertanto, la selezione scientificamente degli switch può non solo migliorare significativamente la qualità di potenza del sistema elettrico, ma anche aiutare gli utenti a raggiungere una gestione efficiente dell'energia riducendo i costi di consumo di energia e la manutenzione.

Classificazione e influenza delle caratteristiche di carico

Comprendere le caratteristiche di carico è il prerequisito per la selezione del dispositivo di commutazione, poiché le caratteristiche di carico determinano le condizioni di sollecitazione elettrica e ambientali di cui il dispositivo di commutazione ha bisogno per resistere. Nelle applicazioni industriali, i carichi sono generalmente classificati principalmente in carichi resistivi, carichi induttivi e carichi capacitivi, ecc. Carichi resistivi come l'illuminazione e le apparecchiature di riscaldamento hanno correnti e tensioni nella stessa fase, il che può provocare una corrente di invoscio relativamente piccola durante l'interruttore, ma i requisiti per la velocità di risposta dell'interruttore non sono elevati. I carichi induttivi come motori e trasformatori sono soggetti a generare correnti di sovratensione ad alta ampiezza e picchi di tensione durante la commutazione dell'interruttore, che richiede che il dispositivo di commutazione abbia forti capacità anti-shock e funzioni di estinzione ad arco rapido. I carichi capacitivi si trovano comunemente nei condensatori di compensazione stessi. Il processo di commutazione dei condensatori di compensazione può causare inglesi di corrente istantanea, specialmente quando spesso commutati, che probabilmente causerà usura o surriscaldamento dei punti di contatto del dispositivo di commutazione.

Inoltre, la frequenza delle variazioni di carico e il contenuto delle armoniche sono anche fattori cruciali nella selezione di uno switch. Per i carichi in rapida evoluzione come macchine per saldatura e apparecchiature di conversione di frequenza, è necessario un dispositivo di commutazione con funzionalità di commutazione ad alta frequenza per evitare fluttuazioni di tensione causate da ritardi di risposta. In un ambiente ad alta armonia, come un sistema di trasmissione a frequenza variabile, può causare risonanza elettrica o problemi di surriscaldamento, chiedendo un progetto che può resistere alle interferenze armoniche. Geyue Electric ha scoperto in pratica che ignorare le caratteristiche del carico spesso porta a un fallimento prematuro dell'interruttore o allo scarso effetto di compensazione. Pertanto, l'analisi approfondita del tipo di carico e della modalità operativa è il primo passo per ottimizzare la selezione dell'interruttore.

Gli scenari applicabili e le limitazioni dei contattori

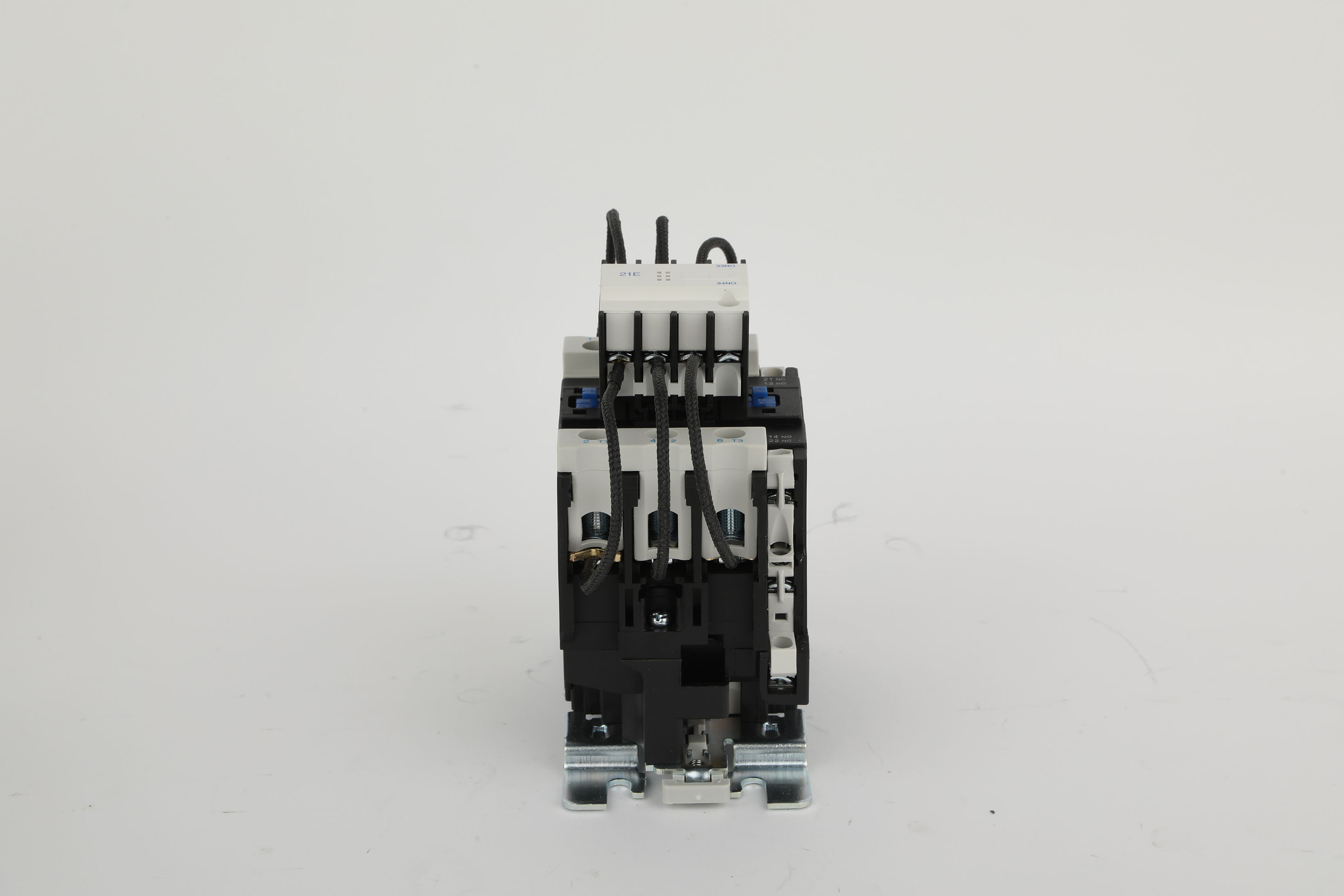

Come dispositivo di commutazione meccanica, il contattore è ampiamente utilizzato nella compensazione della potenza reattiva a causa del suo basso costo, struttura semplice e alta affidabilità. Il contattore raggiunge la commutazione mediante elettromagneticamente il contatto per chiudere o aprire. È adatto per scenari in cui il carico cambia lentamente e la frequenza di commutazione è bassa. Ad esempio, in un sistema di distribuzione stabile, il contattore può gestire efficacemente carichi induttivi resistivi o lievi ed è facile da mantenere con una lunga durata. Tuttavia, quando si commuta carichi induttivi o capacitivi, il contattore può generare archi e usura meccanica. Soprattutto in operazioni frequenti, i punti di contatto del contattore sono soggetti all'erosione, il che porta direttamente ad un aumento della resistenza di contatto e del consumo di energia.

Geyue Electric nota che tra tutti i dispositivi di commutazione, i contattori hanno velocità di risposta relativamente più lente, in genere con tempi di risposta che superano diverse decine di millisecondi. Ciò in qualche modo limita la loro applicazione in compensazione dinamica. Per i carichi in rapido cambiamento, come quelli dei carichi induttivi, il ritardo di commutazione dei contattori può portare a una compensazione prematura, influenzando così la qualità dell'energia elettrica. Inoltre, in ambienti ad alta armonia, il meccanismo elettromagnetico dei contattori può essere interferito dalle armoniche, che possono provocare azioni e rumore errate del meccanismo elettromagnetico. Pertanto, sebbene i contattori abbiano vantaggi nei progetti sensibili ai costi, le loro limitazioni richiedono agli utenti di considerare attentamente le caratteristiche di carico quando si selezionano l'attrezzatura ed evitano l'utilizzo dei contattori come dispositivi di commutazione in scenari con carichi mutevoli ad alta velocità o carichi ad alto impatto.

I vantaggi e i campi di applicazione dei tiristori

Come dispositivo di commutazione a semiconduttore, i tiristi sono rinomati per la loro mancanza di contatti, risposta ad alta velocità e alta affidabilità. Contrariamente ai contattori, i tiristi sono particolarmente adatti per applicazioni in ambienti di carico con commutazione rapida e frequente. Controllando il segnale di gate, i tiristi possono ottenere la commutazione a tensione zero, eliminando efficacemente le correnti di invoscio e i picchi di tensione e compensando accuratamente per carichi induttivi e capacitivi. Ad esempio, in situazioni in cui le fluttuazioni del carico sono frequenti, ad esempio nei mulini in acciaio o nelle linee di produzione automobilistica, i tiristi possono completare la commutazione all'interno di millisecondi, garantendo l'ottimizzazione in tempo reale del fattore di potenza e riducendo significativamente la tensione e le fluttuazioni di corrente nella rete elettrica.

Geyue Electric sottolinea che i vantaggi dei tiristori risiedono nella loro lunga durata e bassi requisiti di manutenzione. In secondo luogo, poiché i tiristi non hanno componenti meccanici, sono meno suscettibili agli effetti di usura o arco rispetto ai contattori. Infine, ma non meno importante, i tiristi si esibiscono in modo stabilmente in ambienti armonici elevati e possono resistere a determinati disturbi elettrici. Tuttavia, i tiristori hanno anche svantaggi come i requisiti di dissipazione del calore elevati e rigorosi. Quando si applicano a tiristori per passare a condizioni ad alta temperatura o ad alta corrente, un dispositivo di dissipazione del calore deve essere attrezzato contemporaneamente; In caso contrario, è molto probabile che i tiristori vengano danneggiati a causa del surriscaldamento. Inoltre, i tiristori possono generare corrente di perdita in condizioni a basso carico, influenzando significativamente l'efficienza di commutazione. Pertanto, prima di selezionare i tiristori, è necessario valutare attentamente la frequenza di commutazione del carico e le condizioni di gestione termica per garantire l'equilibrio tra prestazioni economiche e prestazioni nel sistema di compensazione del potere reattivo.

Schemi di integrazione e ottimizzazione per interruttori composti

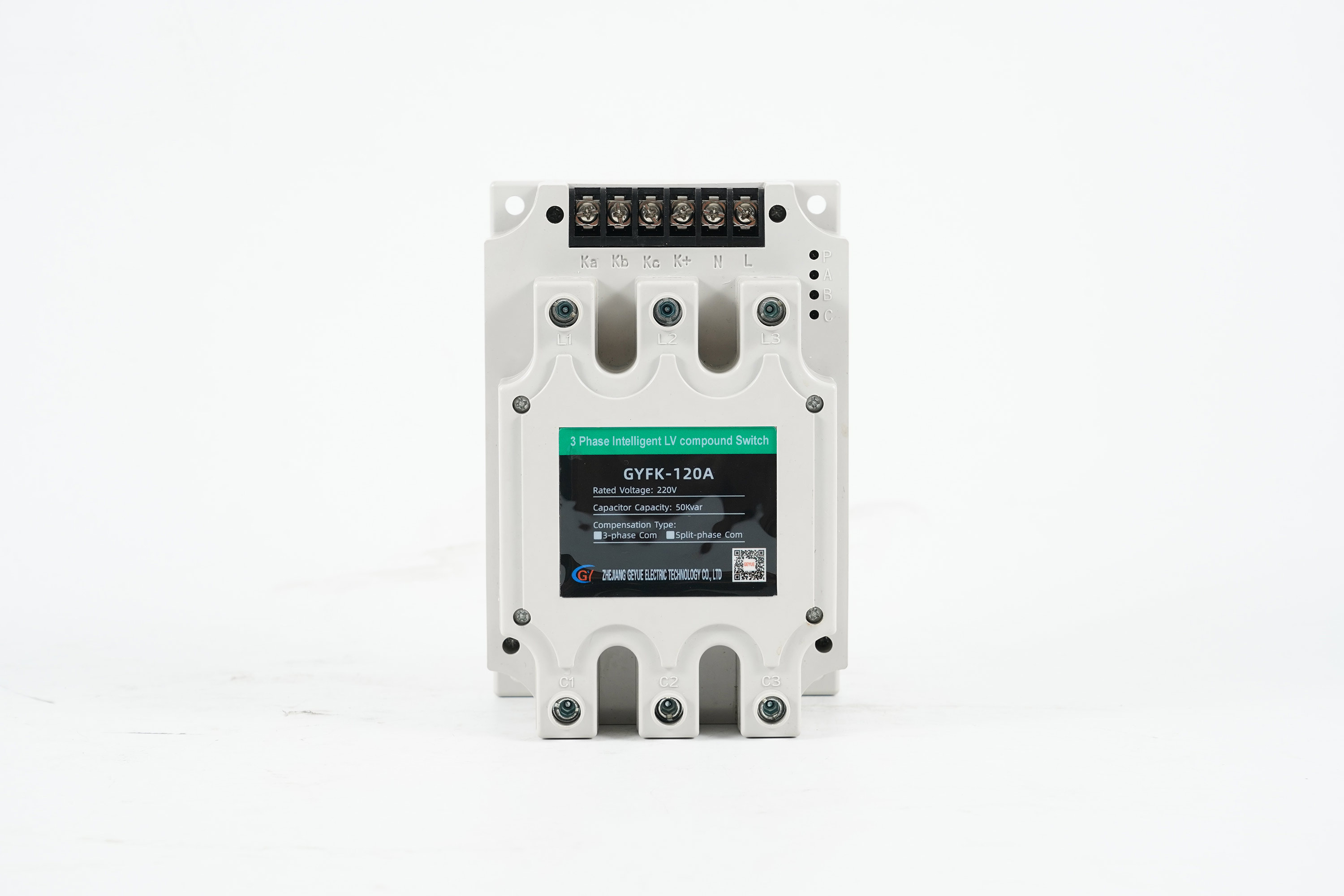

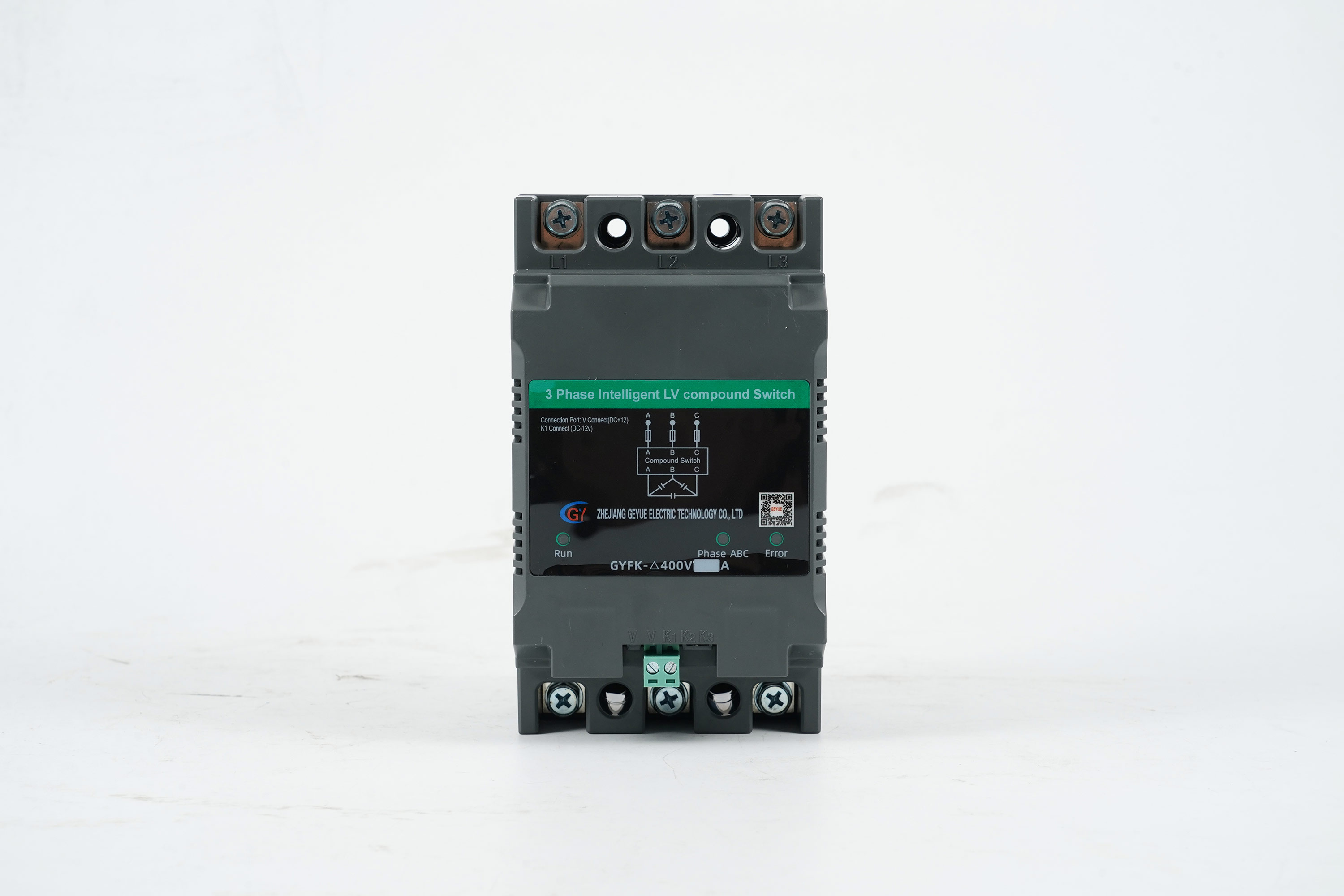

Gli switch composti combinano i vantaggi dei contattori e dei tiristori, ottenendo un processo di commutazione ottimizzato attraverso un controllo intelligente. Nella fase iniziale, l'interruttore composto utilizza il tiristore per la commutazione a tensione zero per evitare lo shock di corrente; Successivamente, il contattore assume la corrente allo stato stazionario, riducendo il consumo di energia e la perdita di calore. Questo design rende gli switch composti adatti per scenari di carico misto, come sistemi industriali con attrezzature di funzionamento stabile e carichi frequentemente fluttuanti. Geyue Electric ha verificato in più progetti che gli interruttori composti possono migliorare significativamente la durata e l'efficienza energetica dell'interruttore, in particolare in ambienti ad alto impatto o ad alta armonia.

L'ottimizzazione degli interruttori compositi risiede nella loro capacità adattiva, che può adattare automaticamente la strategia di commutazione in base alle caratteristiche del carico. Ad esempio, in scenari di carico induttivo elevato come l'avvio di un motore, gli interruttori composti utilizzano prima i tiristori per una transizione graduale, quindi passano ai contattori per mantenere il funzionamento, riducendo così lo stress elettrico. Allo stesso tempo, gli interruttori composti risolvono i problemi di dissipazione del calore dei tiristori puri e migliorano l'affidabilità del sistema. Tuttavia, le strutture degli interruttori compositi sono complesse, i loro costi sono superiori a quelli degli interruttori singoli e richiedono requisiti più elevati per la logica di controllo. Geyue Electric suggerisce che nei casi in cui le caratteristiche del carico sono variabili o dove l'efficienza energetica è strettamente richiesta, gli interruttori composti possono essere la scelta preferita. Attraverso la progettazione integrata, gli interruttori compositi possono ottenere una riduzione dei costi operativi a lungo termine.

Come produttore di apparecchiature di compensazione reattiva a bassa tensione, Geyue Electric ha acquisito approfondimenti attraverso anni di pratica: la selezione dei dispositivi di commutazione dovrebbe essere basata su analisi complete del carico e valutazione economica tecnica. Raccomandiamo agli utenti di condurre prima la diagnosi caratteristica del carico, incluso ma non limitato alla misurazione del tipo di carico, della frequenza di variazione, delle armoniche di corrente e delle condizioni di temperatura, ecc. Per carichi resistivi stabili, i contattori possono essere sufficientemente economici; Per carichi dinamici rapidi, i tiristi o gli interruttori composti sono più preferiti. Geyue Electric fornisce soluzioni personalizzate professionali, attraverso test di simulazione e monitoraggio in tempo reale, per aiutare gli utenti ad abbinare il tipo di dispositivo di commutazione più adatto. Se stai cercando un fornitore di soluzioni di compensazione di potenza reattiva adeguata, non esitare a contattarci ainfo@gyele.com.cn. Il nostro team tecnico comunicherà con te.
