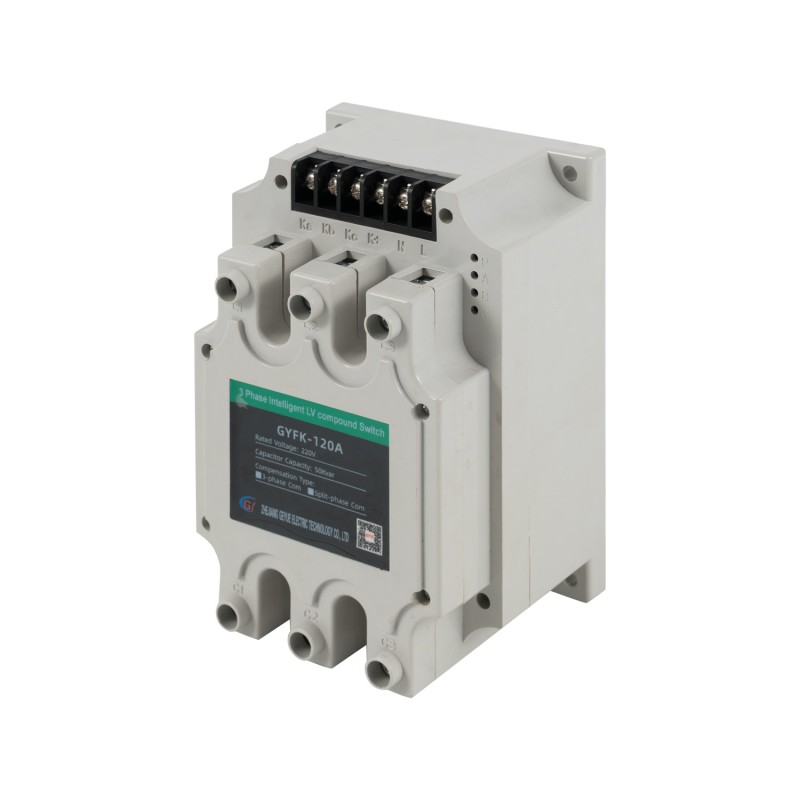

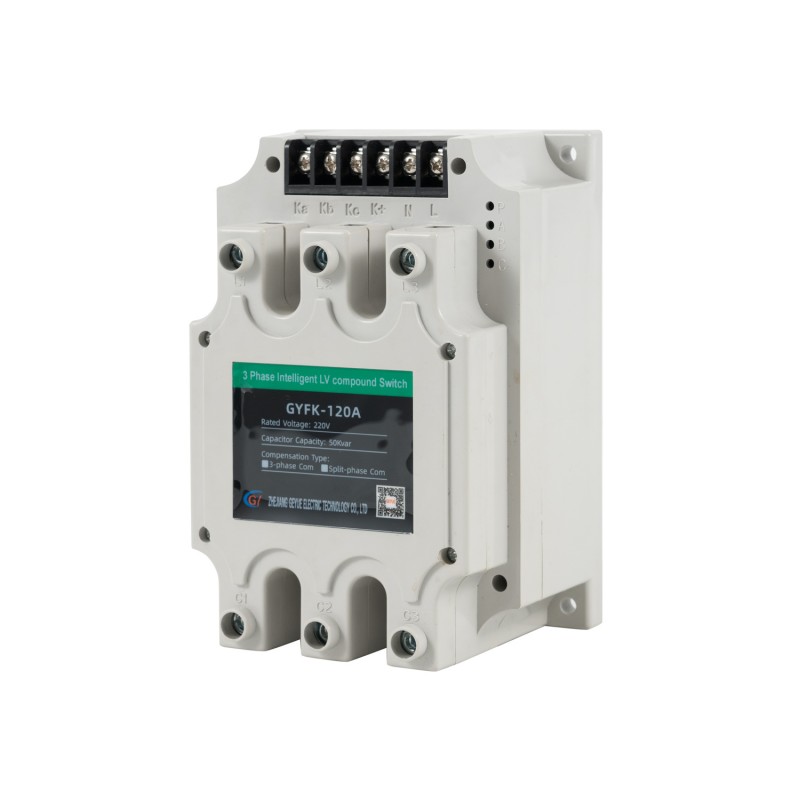

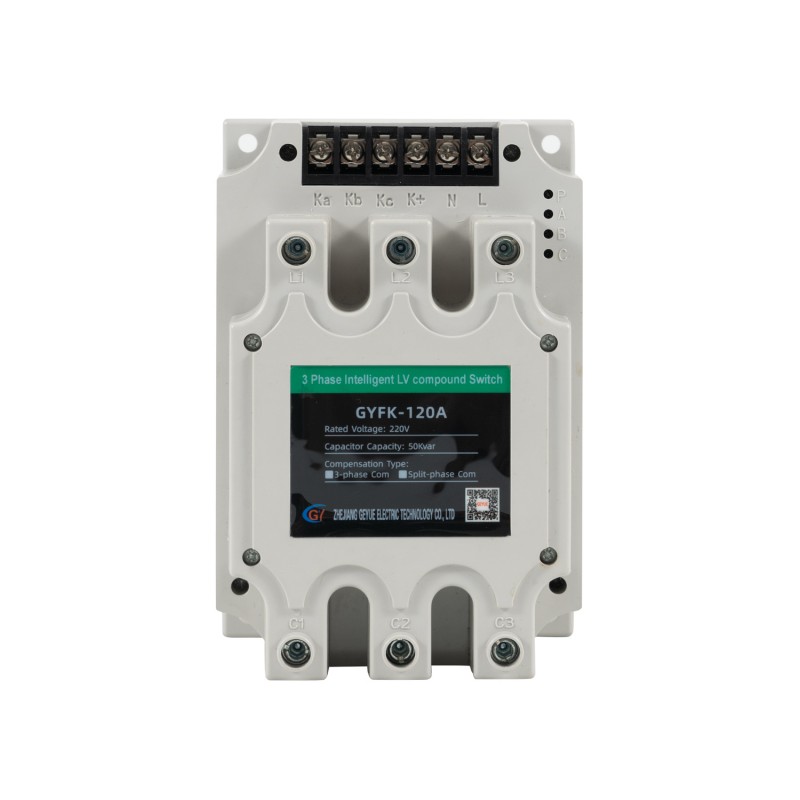

GYFK-120A 220V 50kvar Compensazione divisa in fase a tre fasi Interruttore composto a bassa tensione intelligente

1. Composizione del sistema.
In generale, un sistema di compensazione elettrica a bassa tensione elettrica è composto da tre componenti di base: banchi di condensatori, controller di compensazione automatica e switch composti a bassa tensione a bassa tensione di fase di fase a tre fasi.
Condensatore Bank: fornisce un risarcimento di potenza reattivo ed è generalmente diviso in più gruppi, con ciascun gruppo che ha una capacità minore per una comoda commutazione graduale.
Controller di compensazione automatica: monitorano parametri come tensione, corrente e fattore di potenza del sistema in tempo reale. Controlla gli interruttori composti a bassa tensione intelligenti a bassa tensione GYFK-120A 220V 50kvar.
GYFK-120A 220V 50kvar Compensazione a fase divisa a tre fasi Interruttore composto a bassa tensione intelligente: responsabile della commutazione non di superficie di ciascun condensatore di fase e supporta la compensazione della fase divisa. Ha funzioni di protezione come sovratensione, sottotensione, perdita di fase e sovra-temperatura.
Altri componenti: gli interruttori in miniatura (come DZ47) forniscono protezione da sovraccarico e di cortocircuito per ciascun ramo del condensatore di fase. I trasformatori di corrente (CT) vengono utilizzati per raccogliere il segnale di corrente di sistema per il controller.

2. Modalità di combinazione
Collegamento tra il controller e l'interruttore composto: il controller di compensazione automatica è collegato alla compensazione di compensazione a bassa tensione a bassa tensione a tre fasi Gyfk-120A da 50 kvar tramite la linea di controllo (di solito una linea di segnale a bassa tensione). Il controller invia le istruzioni di commutazione al gyfk-120A 220V 50kvar Compensazione divisa in fase a tre fasi Interruttore composto a bassa tensione intelligente in base ai dati monitorati in tempo reale.
Raggruppamento di banche dei condensatori: le banche dei condensatori sono divisi in più gruppi per capacità (come 5 kvar, 10 kvar, 15 kvar, ecc.) E ciascun gruppo corrisponde a un interruttore composto. Le banche dei condensatori di ciascuna fase sono configurate in modo indipendente per ottenere una compensazione di fase divisa.
Configurazione dei dispositivi di protezione: installare gli interruttori in miniatura (come DZ47) su ciascun ramo del condensatore di fase per fornire protezione da sovraccarico e cortocircuito. I trasformatori di corrente (CT) sono installati nel circuito principale per raccogliere il segnale di corrente di sistema.

3. Principio di lavoro
Principio di lavoro Monitoraggio in tempo reale: il controller di compensazione automatica monitora i parametri come tensione, corrente e fattore di potenza del sistema in tempo reale attraverso i trasformatori di corrente (CT) e i segnali di tensione.
Calcolo della domanda di potenza reattiva: il controller calcola la domanda di potenza reattiva del sistema in base ai dati monitorati e determina la capacità del condensatore che deve essere effettuata o interrotta.
Controllo di compensazione fase per fase: il controller invia istruzioni di commutazione ai corrispondenti rispettivamente agli interruttori a bassa tensione a bassa tensione di tensione di fase di fase Gyfk-120A corrispondente, in base alla domanda di potenza reattiva di ciascuna fase. L'interruttore composto accesa o spegne il condensatore sull'incrocio zero della tensione o della corrente per ottenere la commutazione non superficiale.
Funzione di protezione: l'interruttore composto a bassa tensione intelligente a bassa tensione GYFK-120A 220A da 50kvar a bassa tensione e l'interruttore di miniatura forniscono una protezione come sovraccarico, cortocircuito, sovratensione e sottotensione per garantire il funzionamento sicuro del sistema.
Regolazione dinamica: il controller regola dinamicamente lo stato di commutazione dei condensatori in base alle variazioni del carico del sistema per garantire che il fattore di potenza sia sempre mantenuto nell'intervallo set.
