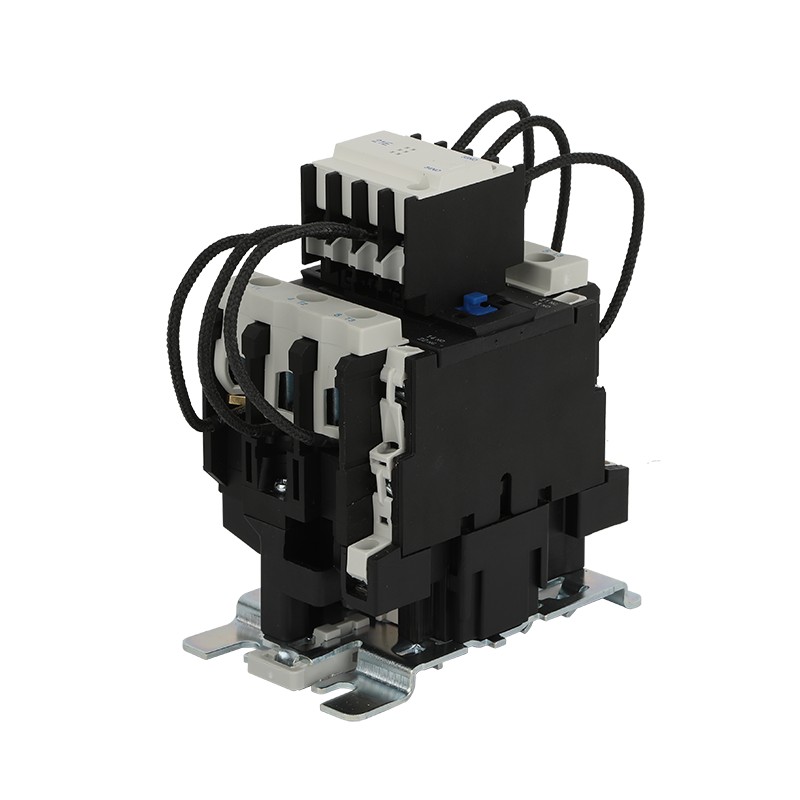

Contattori di commutazione condensatori serie CJ19

In un sistema di compensazione della potenza reattiva a bassa tensione, la commutazione affidabile del circuito di compensazione del condensatore è la chiave per garantire il funzionamento stabile dell'intero sistema di compensazione della potenza reattiva a bassa tensione. Selezionare la corrente nominale più appropriata per i contattori di commutazione di condensatori serie CJ19 per il proprio sistema di compensazione della potenza reattiva a bassa tensione è come scegliere la dimensione più adatta di una valvola cardiaca per un cuore con funzionalità compromessa: se la corrente nominale è troppo piccola, i contattori verranno danneggiati a causa del sovraccarico e se la corrente nominale è troppo grande, l'economia e le prestazioni dei contattori saranno scadenti. Geyue Electric è ben consapevole che la scelta corretta dei contattori di commutazione di condensatori serie CJ19 è la vera preoccupazione di molti utenti quando costruiscono una soluzione di compensazione statica economica e affidabile. Questo articolo ti spiegherà chiaramente il metodo scientifico per abbinare la corrente nominale più appropriata per i contattori di commutazione condensatori serie CJ19 nel circuito di compensazione dei condensatori.

Comprendere la missione esclusiva dei contattori di commutazione di condensatori serie CJ19

Innanzitutto, gli utenti devono riconoscere chiaramente che, in quanto esecutori diretti delle azioni di commutazione dei condensatori, i contattori di commutazione condensatori serie CJ19 non sono contattori ordinari; sono una tipologia di contattori specificatamente progettati per l'inserimento o lo spegnimento di condensatori. Il loro compito principale è gestire in sicurezza l'enorme sovracorrente di chiusura generata quando i condensatori sono collegati al circuito. In queste condizioni di lavoro, i contattori ordinari tendono a saldare o fondere i contatti, ma i contattori di commutazione condensatori serie CJ19, attraverso una speciale ottimizzazione della struttura del nucleo e del design del circuito magnetico, possono limitare il picco di corrente entro 20 volte la corrente nominale, garantendo così la loro durata elettrica. Comprendere la "natura speciale" dei contattori di commutazione di condensatori serie CJ19 è il primo passo per selezionare correttamente la corrente nominale più appropriata.

Trovare la corrente nominale più adatta per i contattori di commutazione di condensatori serie CJ19 non equivale in alcun modo a fare semplicemente una corrispondenza diretta basata sui parametri elencati sulle etichette dei condensatori. Un processo di selezione rigoroso deve tenere conto di due dati chiave relativi alla corrente: la corrente di funzionamento in stato stazionario e l'impatto dinamico della corrente di picco.

Padroneggia la formula fondamentale per la corrente operativa

Il calcolo della corrente di lavoro a regime dipende dalla condizione operativa massima dei condensatori durante il loro funzionamento effettivo. La formula principale è: Corrente operativa (A) = Capacità nominale del condensatore (kvar) / (√3 * Tensione di linea operativa effettiva (kV)). È particolarmente importante notare che se la tensione nominale dei condensatori è superiore alla tensione operativa del sistema, la capacità di uscita effettiva e la corrente dei condensatori diminuiranno di un fattore quadrato. In questa situazione, la base per la scelta dei contattori è l'effettiva condizione di funzionamento dei condensatori nel sistema specifico, piuttosto che i parametri ideali elencati sulle targhette dei condensatori. Cioè, per i contattori di commutazione di condensatori serie CJ19, la corrente nominale più adatta dovrebbe essere selezionata per essere più piccola ed economica in base alla corrente di funzionamento effettiva dei condensatori dopo la riduzione.

Tuttavia, la capacità dei contattori di commutazione condensatori serie CJ19 di eseguire con successo e sicurezza il compito di accendere e spegnere i condensatori dipende in gran parte dalla loro capacità di sopportare la sovracorrente dinamica nel circuito. La corrente di esercizio nominale dei contattori di commutazione di condensatori serie CJ19 è definita a condizione che possano resistere a migliaia o addirittura decine di migliaia di impatti di corrente di picco standard. Pertanto, il metodo più efficace e accurato per selezionare la corrente nominale più adatta per i contattori della serie CJ19 è fare riferimento alla tabella comparativa "Capacità del condensatore - Modello di contattore consigliato" fornita dal produttore. Ad esempio, in un sistema di compensazione della potenza reattiva a bassa tensione con una tensione nominale di 400 V, una capacità nominale di un singolo condensatore di 30 kvar e una corrente a stato stazionario di circa 43 A per condensatore, considerando la corrente di picco nel circuito, in genere consigliamo agli utenti di selezionare contattori di commutazione di condensatori serie CJ19 con una corrente nominale non inferiore a 63 A.

Considera le variabili chiave in loco nelle applicazioni pratiche

Pur combinando già l'uso della formula e della tabella comparativa, una considerazione più approfondita delle variabili in loco consentirà di selezionare i contattori di commutazione di condensatori serie CJ19 con una corrente nominale più vicina a quella più adatta. La variabile principale da considerare è la strategia di commutazione adottata dal progetto locale di compensazione della potenza reattiva: si tratta di una commutazione a unità singola (il che significa che ogni condensatore è controllato in modo indipendente e commutato uno per uno)? Oppure si tratta di una commutazione ciclica e raggruppata di più unità (il che significa che più condensatori sono raggruppati in modo fisso in un'unità e commutati nel loro insieme in un ciclo, con ciascun gruppo di più condensatori come unità minima)? Quando si utilizza la strategia di "commutazione di gruppo", se un gruppo di condensatori (Gruppo A) viene acceso per primo e il secondo gruppo di condensatori (Gruppo B) viene successivamente acceso, nell'istante in cui si chiude l'interruttore, la corrente di spunto generata dal Gruppo B non proviene solo dalla tensione di rete, ma, cosa più grave, dai condensatori già carichi del Gruppo A che si scaricheranno istantaneamente nel Gruppo B. Ciò porterà a una corrente di spunto sovrapposta molto maggiore rispetto all'accensione di un singolo gruppo. Al momento, le specifiche dei contattori di commutazione condensatori serie CJ19 dovrebbero essere opportunamente aggiornate, ovvero scegliere contattori con una corrente nominale maggiore. La seconda variabile da considerare è l'ambiente armonico del sistema: quando il contenuto armonico di fondo è elevato, la corrente del circuito del condensatore aumenterà a causa delle armoniche e potrebbe causare un'amplificazione della risonanza. Si consiglia di riservare un margine aggiuntivo del 15%-25% in base al valore della corrente operativa calcolata o di utilizzare preferibilmente condensatori intelligenti antiarmoniche. L'ultima variabile da considerare è il metodo di installazione e l'ambiente di lavoro: il metodo di installazione denso e l'ambiente di lavoro con scarsa ventilazione peggioreranno le condizioni di dissipazione del calore dei contattori di commutazione condensatori serie CJ19, influenzandone la capacità di carico. Nella scelta è anche necessario aggiornare opportunamente le specifiche, ovvero scegliere contattori con una corrente nominale maggiore.

Le soluzioni complete di Geyue Electric

Per creare un sistema di compensazione della potenza reattiva a bassa tensione stabile e affidabile, ciò di cui gli utenti hanno bisogno va ben oltre il corretto abbinamento dei contattori di commutazione di condensatori serie CJ19. Ciò che è veramente richiesto è il perfetto coordinamento tra tutti i componenti, e questo è proprio il valore fondamentale che Geyue Electric offre ai nostri utenti.

In qualità di produttore professionale con una lunga storia nel campo della compensazione della potenza reattiva a bassa tensione, Geyue Electric non solo offre una gamma completa di componenti di alta qualità, dai contattori di commutazione condensatori serie CJ19 ai condensatori antiarmonici, reattori in serie e controller APFC, ma fornisce anche una soluzione integrata basata su un'analisi precisa del carico e una diagnosi del sistema. Il nostro team tecnico valuterà attentamente la vostra struttura di distribuzione, le caratteristiche di carico e le condizioni armoniche e progetterà per voi un sistema completo, dalla selezione precisa al cablaggio ottimizzato, garantendo che ciascun circuito sia abbinato in modo sicuro, in modo che il vostro dispositivo di compensazione possa non solo migliorare in modo efficiente il fattore di potenza ma anche ottenere una maggiore durata e minori costi di manutenzione complessivi.
