Come funzionano gli accessori del gabinetto di compensazione insieme?

Prefazione

Armadi di compensazioneDeve affrontare in modo collaborativo tre problemi fondamentali: soppressione armonica, compensazione della potenza reattiva e stabilità di tensione. Reattori, condensatori e controller si completano a vicenda per ottenere un controllo efficiente. Come produttore di componenti, analizzeremo i principi della sinergia e i fattori di selezione chiave dal punto di vista della produzione.

I reattori sono il nucleo del controllo armonico

I nostri reattori nanocristallini sono formati da una striscia da 0,02 mm utilizzando un processo di tempra del vuoto, ottenendo perdite di core di 4,3 W/kg (rispetto a 8,6 W/kg per i fogli di acciaio al silicio). Il design di Air Gap a sette fasi garantisce una distribuzione del flusso irregolare di ≤3%, raggiungendo l'attenuazione di 30 dB per armoniche superiori al 23 ° ordine. Questo reattore presenta un degrado di prestazioni inferiore al 3% in una condizione di sovraccarico del 150% e vanta una durata di servizio di 12 anni. Questo design riduce la distorsione armonica del sistema dal 35% al 5% e riduce le perdite di rame del trasformatore di 12,7 kilowatt. È raccomandato un modello di valutazione del reattore al 14% per la ricarica di scenari di pile, mentre per gli scenari fotovoltaici è raccomandato un modello resistente alla DC.

Il condensatore svolge principalmente il ruolo della compensazione del potere reattivo.

Come acondensatore di potenzaProduttore, utilizziamo materiale di pellicola in polipropilene metallizzato con un fattore di perdita di TANΔ ≤ 0,0002. La nostra banca di condensatori pre-carica (800 kvar) è combinata con un tampone di stoccaggio di energia del volano, che offre una velocità di risposta di 10 ms. Un modulo di blocco CC incorporato scollega il circuito entro 0,1 secondi dopo il rilevamento di un componente DC ≥ 3V. Questa soluzione mantiene un fattore di potenza stabile di 0,99 in aumento di carico di 150 kW, eliminando completamente le penalità di potenza reattiva. I condensatori resistono al 130% di sovraccarico di sovraccarico e funzionano stabilmente a temperature ambiente che vanno da -40 ° C a 85 ° C.

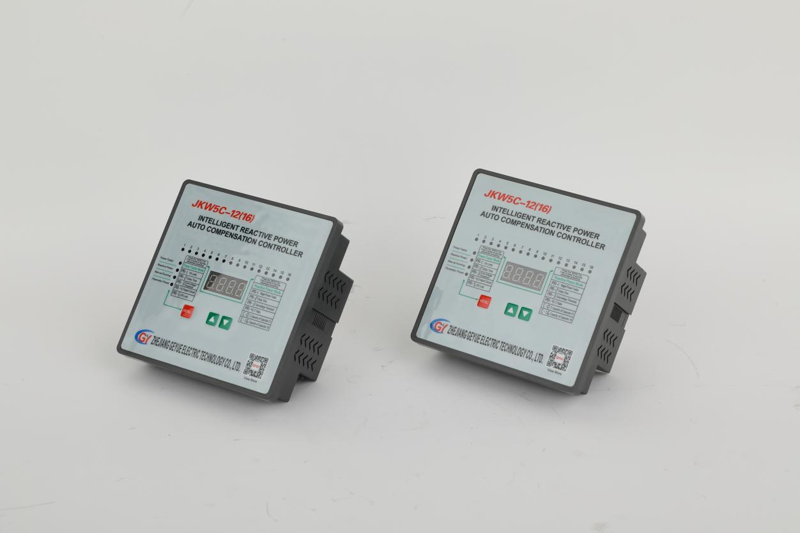

Il controller è la chiave del sistema.

Il nostro controller DSP quad-core cattura i dati di alimentazione a 128 punti per ciclo elettrico, completando l'analisi FFT armonica entro 5 ms. Tracciando i derivati del secondo ordine delle curve di carica/scarica della batteria, prevede in anticipo la domanda di potenza reattiva. Ciò consente la diagnostica armonica istantanea, la protezione proattiva delle sovratensioni e la stabilizzazione della tensione durante le fluttuazioni del carico, formando un sistema di prevenzione dei guasti alla griglia predittiva. Usando il protocollo del bus CAN, la latenza di trasmissione dei comandi è inferiore a 1 ms. Quando le fluttuazioni di tensione superano la soglia dell'8%, l'accumulo di energia del volano si coordina automaticamente per fornire un tampone da 0,1 secondi e le banche dei condensatori relè per mantenere la stabilità della tensione, riducendo l'ampiezza di sfarfallio da ± 15% a ± 6%, con un'accuratezza di controllo di ± 0,5%.

Come funzionano gli accessori insieme

Quando il sistema rileva un impatto della pila di ricarica, il controller identifica il calo improvviso del fattore di potenza entro 5ms e innesca il reattore per sopprimere la 23a armonica (attenuandolo da 30 dB). La banca dei condensatori viene quindi spedito entro 10 ms per colmare il divario di potenza reattivo e lo stoccaggio di energia del volano fornisce un tampone di sovraccarico di 0,1 secondi. Questi tre componenti lavorano insieme per colmare il divario di potenza reattivo 2000kvar entro 50 ms, mantenendo le fluttuazioni della tensione entro ± 6%.

Come selezionare un reattore

La reattanza del reattore deve corrispondere all'ordine armonico caratteristico. Per gli scenari in cui la settima armonica è dominante, selezionare un modello di reattanza del 14%. Il numero totale di condensatori deve essere configurato a 1,2 volte il massimo divario di potenza reattivo. Una banca di condensatori da 800 kvar dovrebbe essere adatta a un gap di 2000 kvar. La velocità di campionamento del controller deve essere ≥128 punti/ciclo, con una latenza di risposta ≤5ms. Per la progettazione di dissipazione del calore, riserve 0,2 m² di area di dissipazione del calore per ogni 100 kvar di condensatori. Quando si installa il reattore in verticale, mantenere un gioco del condotto dell'aria da 10 cm.
