Condensatore cilindrico monofase

In un sistema di distribuzione dell'alimentazione monofase a bassa tensione, l'operazione di commutazione dei condensatori cilindrici monofase è come quella di un ballerino che deve controllare con precisione il ritmo. La corrente di spunto generata dai condensatori al momento della commutazione potrebbe potenzialmente diventare un disturbo latente che influisce sul funzionamento stabile del sistema. Una comprensione approfondita delle caratteristiche uniche della corrente di spunto dei condensatori cilindrici monofase e la padronanza di efficaci strategie di soppressione costituiscono le basi tecniche importanti per la costruzione di un sistema di compensazione efficiente e affidabile.

Rispetto al comportamento della corrente di picco del sistema trifase, la corrente di picco generata quando un condensatore cilindrico monofase viene acceso o spento mostra una casualità e un'imprevedibilità più significative. Quando il condensatore è collegato alla rete elettrica alla tensione di picco, l'energia immagazzinata al suo interno è quasi zero. In questo momento, la tensione di rete eserciterà un forte effetto di carica sul condensatore attraverso l'impedenza di linea, facendo sì che la corrente istantanea raggiunga potenzialmente diverse volte la corrente nominale. Questa corrente transitoria ad alta frequenza e ampiezza elevata non solo provoca un improvviso calo della tensione del sistema, ma genera anche un'enorme forza elettrodinamica all'interno del condensatore. L'accumulo a lungo termine di questa forza elettrodinamica porterà all'affaticamento e al danneggiamento degli elettrodi della pellicola metallizzata. Soprattutto nei sistemi in cui alcuni condensatori sono già in funzione, anche i condensatori collegati successivamente saranno soggetti all'impatto di scarica inversa dei condensatori già carichi. Questo fenomeno di sovracorrente sovrapposta da più sorgenti è più complesso di quello del sistema trifase.

Per sopprimere la corrente di spunto dei condensatori cilindrici monofase, è necessario impegnarsi su due aspetti: controllo della temporizzazione e gestione dell'impedenza. Il modo più efficace per eliminare la corrente di spunto è adottare la tecnologia di commutazione sincrona basata sul rilevamento del passaggio per lo zero della tensione, che fondamentalmente evita il gradino di tensione nel momento della carica e consente al condensatore monofase di connettersi agevolmente alla rete elettrica nel punto di passaggio per lo zero della tensione. Per i sistemi senza la condizione di commutazione sincrona, la scelta più economica e pratica è quella di collegare in serie a ciascun condensatore una specifica reattanza. Aumentando l'impedenza del circuito attraverso il reattore, la velocità di aumento della corrente viene effettivamente limitata e il rapporto della corrente di spunto viene controllato entro cinque volte la corrente nominale. Nel caso di più condensatori collegati in parallelo, è necessario impostare un intervallo di tempo di commutazione minimo per garantire che il gruppo di condensatori precedente completi il ​​processo di carica prima che i condensatori successivi vengano messi in funzione, evitando l'impatto reciproco tra i condensatori.

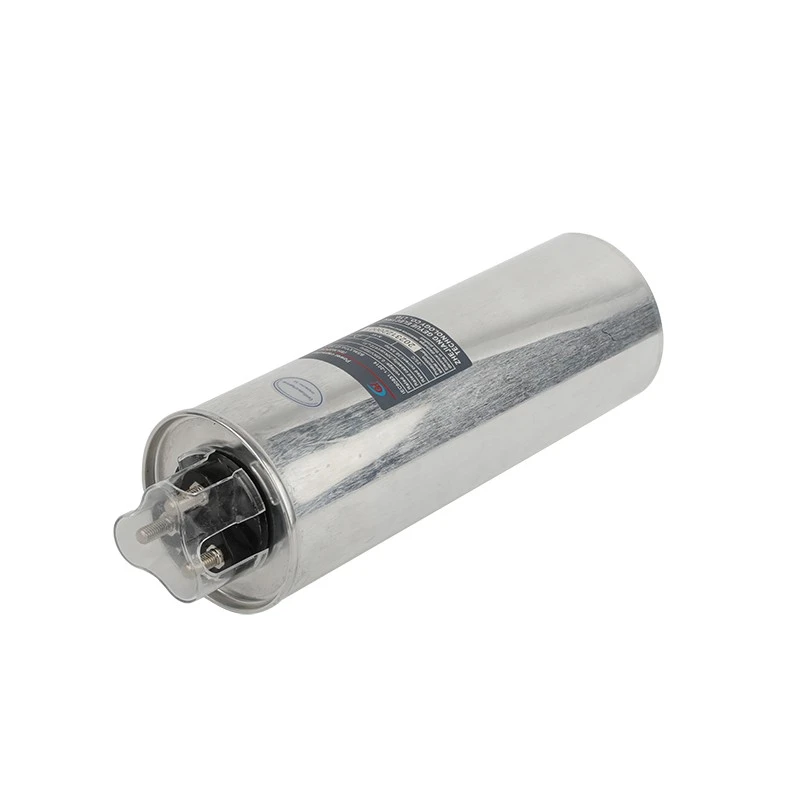

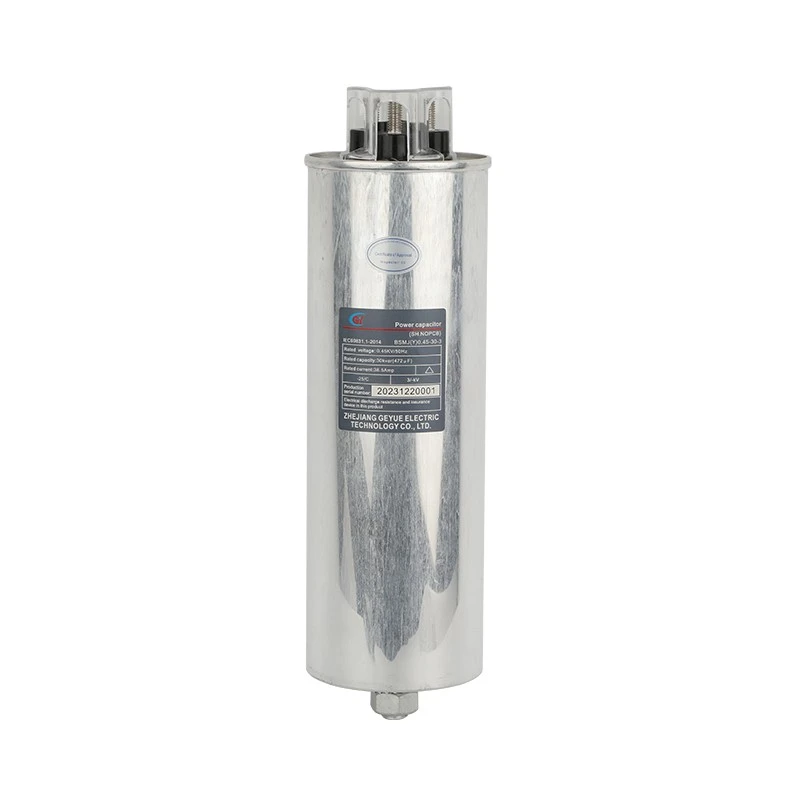

Geyue Electric ha ottimizzato in modo completo le caratteristiche della corrente di spunto dei condensatori cilindrici monofase serie BSMJ(Y). Migliorando la struttura di connessione interna e il design degli elettrodi, la nostra azienda ha migliorato significativamente la resistenza meccanica di questa serie di condensatori nel resistere agli impatti della corrente di spunto. Il reattore limitatore di corrente dedicato da noi fornito è stato adattato con precisione ai parametri e può limitare la corrente di spunto entro un intervallo di sicurezza senza influire sulle normali prestazioni di compensazione. Per i clienti con requisiti speciali, possiamo anche fornire moduli condensatori intelligenti con relè a stato solido integrati, consentendo ai clienti una commutazione senza spunto.
