Condensatore shunt autoriparante monofase serie BSMJ
Model:BSMJ Series
Il condensatore shunt autoriparante monofase serie BSMJ è adatto per sistemi di alimentazione a bassa tensione a 50 Hz o 60 Hz, utilizzato principalmente per migliorare il fattore di potenza, ridurre la perdita di potenza reattiva, migliorare la qualità della tensione, sfruttare la capacità del trasformatore e così via. È il miglior prodotto di risparmio energetico fortemente raccomandato da vari paesi.
Questo prodotto è rigorosamente conforme agli standard GB/T 12747.1-2004 e IEC 60831-1:2014.
Questo prodotto è rigorosamente conforme agli standard GB/T 12747.1-2004 e IEC 60831-1:2014.
Geyue elettricoè un produttore e fornitore professionale di condensatori shunt autoriparanti monofase serie BSMJ in Cina, con una fabbrica a Yueqing, Zhejiang. Il condensatore shunt autoriparante monofase serie BSMJ è un condensatore di potenza a bassa tensione progettato perrifasamentoe compensazione della potenza reattiva nei sistemi di alimentazione CA monofase. È ampiamente utilizzato da impianti industriali, quadristi e società di distribuzione per il suo affidabile dielettrico autoriparante, le basse perdite e la lunga durata. Se stai acquistando condensatori shunt autoriparanti monofase, Geyue Electric fornisce modelli standard e specifiche personalizzate direttamente dalla fabbrica. Anche questo modello appartiene al nostro più ampiocondensatore di shunt autoriparanteserie.
Tensione nominale0,23 – 1,2 kV
Potenza nominale5 – 50 kvar
Frequenza50/60 Hz
ConnessioneMonofase
Descrizione del prodotto
Il condensatore shunt autoriparante monofase serie BSMJ è un condensatore di potenza a bassa tensione sviluppato da Geyue Electric per la compensazione della potenza reattiva nelle reti elettriche monofase. Collegato in parallelo a carichi induttivi come motori, trasformatori e saldatrici, fornisce localmente potenza reattiva, riduce la potenza reattiva prelevata dalla rete pubblica e riporta il fattore di potenza a 0,95 o superiore.
Il condensatore utilizza una pellicola di polipropilene metallizzato con dielettrico autoriparante, sigillata all'interno di un barattolo di alluminio e impregnata di cera microcristallina. Se si verifica un guasto locale, il sottile strato metallico attorno al guasto evapora e isola il difetto, quindi il condensatore ritorna automaticamente al funzionamento normale. Ciò migliora notevolmente l'affidabilità e prolunga la durata. Appartiene alla stessa famiglia di prodotti dei nostri modelli trifase, bifase e a cilindro, tutti disponibili tramite il nostrocondensatore di shunt autoriparantecollezione.
Vantaggi principali
PF
Correzione del fattore di potenza
Aumenta il fattore di potenza a 0,95 o superiore ed evita addebiti di penalità per l'utenza.
SH
Dielettrico autoriparante
L'isolamento automatico dei guasti locali prolunga la durata e riduce la manutenzione.
LQ
Qualità della tensione
Stabilizza la tensione del bus e riduce la caduta di tensione e lo sfarfallio.
EF
Efficienza energetica
Riduce le perdite della linea e del trasformatore e rilascia la capacità del trasformatore.
Materiali e lavorazione
Film di base in polipropilene importato di fascia alta
Pellicola di base proveniente da fornitori rinomati, utilizzando pellicola di polipropilene importata con rivestimento preciso in zinco metallizzato e alluminio. La superficie di ogni pellicola di base è pulita e intatta e presenta una finitura liscia ed eccezionalmente brillante che garantisce capacità stabile e basse perdite dielettriche per tutta la durata del condensatore.
Filo intrecciato in rame conduttivo
Filo intrecciato in rame con eccezionale resistenza all'ossidazione e alla corrosione. Selezionato per una densità di maglia fine senza bave superficiali. La larghezza, lo spessore e la resistività dell'estrusione soddisfano rigorosamente gli standard nazionali GB/T, garantendo una bassa resistenza di contatto e una capacità di carico di corrente stabile.
Rivestimento spray in oro zinco ad alta purezza
La polvere di zinco ad elevata purezza viene atomizzata in uno spruzzo fine attraverso il processo di spruzzatura ad arco, quindi spruzzata ad alta velocità sullo spazio tra gli strati della pellicola della superficie della composizione del nucleo del condensatore. Lo strato di spruzzatura dell'oro e lo strato di pellicola metallizzata si combinano strettamente, con granulometria fine e spessore uniforme, mantenendo bassa la resistenza di contatto.
Agente impregnante a base di cera microcristallina ad alte prestazioni
La cera microcristallina con buone proprietà elettriche, elevata resistenza al calore e forte stabilità all'invecchiamento viene utilizzata come cera base del materiale per impregnazione solido. Il riempimento degli spazi e dei vuoti delle parti sigilla ermeticamente il condensatore e aumenta notevolmente la resistenza dei materiali, migliorando la dissipazione del calore e la durata.
Specifiche tecniche
| Parametro | Valore tipico |
|---|---|
| Modello | Serie BSMJ monofase |
| Tensione nominale | 0,23 kV – 1,2 kV (comune: 0,4 / 0,45 / 0,48 / 0,525 / 0,69 kV) |
| Potenza nominale | 5 – 50 kvar per unità |
| Frequenza nominale | 50 Hz/60 Hz |
| Connessione | Monofase |
| Dielettrico | Film in polipropilene metallizzato autoriparante |
| Incinta | Cera microcristallina |
| Protezione | Sezionatore di sovrapressione, fusibile interno |
| Resistenza di scarica | Integrato, la tensione scende sotto i 50 V entro 1 minuto |
| Standard | GB/T 12747.1-2004, IEC 60831-1:2014 |
| Allegato | Lattina di alluminio |
| Perdite | Basse perdite dielettriche, alta efficienza |
| Raffreddamento | Raffreddamento naturale |
| Certificazione | ISO9001, ISO14001, ISO45001 |
Applicazioni tipiche
Impianti industriali e officine
Motori e compressori
Trasformatori e quadri di distribuzione
Attrezzature per saldatura e induzione
HVAC commerciale e illuminazione
Compensazione in loco e centralizzata
Guida alla scelta e all'installazione
Calcolare i kvar richiestiDeterminare la potenza reattiva necessaria dal fattore di potenza attuale e dal fattore di potenza target. Come regola generale, l'aumento del fattore di potenza da 0,75 a 0,95 richiede circa 0,55 kvar per kW di carico attivo.
Controllare la tensione operativaScegli un condensatore valutato per la tensione operativa effettiva del tuo sistema, non solo per la tensione di rete nominale. Nelle reti monofase è comune una classificazione di 0,23 kV o 0,25 kV.
Valutare le armonicheSe sono presenti convertitori di frequenza, raddrizzatori o apparecchiature di saldatura, le armoniche possono sovraccaricare il condensatore. In tal caso, combinare il condensatore con areattore in serieper formare un banco di condensatori desintonizzati, utilizzando una reattanza del 7% o del 14% in base allo spettro armonico.
Scegli il dispositivo di commutazioneUtilizzare contattori per condensatori o interruttori composti per limitare la corrente di spunto. Impostare il controller sulla sequenza di commutazione e sul ritardo corretti per ciascun passaggio.
Confermare le condizioni di installazioneInstallare il condensatore in un'area ben ventilata, lontana da fonti di calore, con spazio sufficiente per la dissipazione del calore. Stringere i terminali alla coppia specificata e verificare la resistenza di scarica prima di mettere in servizio l'unità.
Suggerimento per la manutenzione:Eseguire un'ispezione visiva mensilmente, controllare e serrare i terminali ogni tre-sei mesi e misurare la capacità ogni anno. Sostituire qualsiasi condensatore che presenti rigonfiamenti, perdite o una perdita di capacità superiore al 10% del valore nominale.

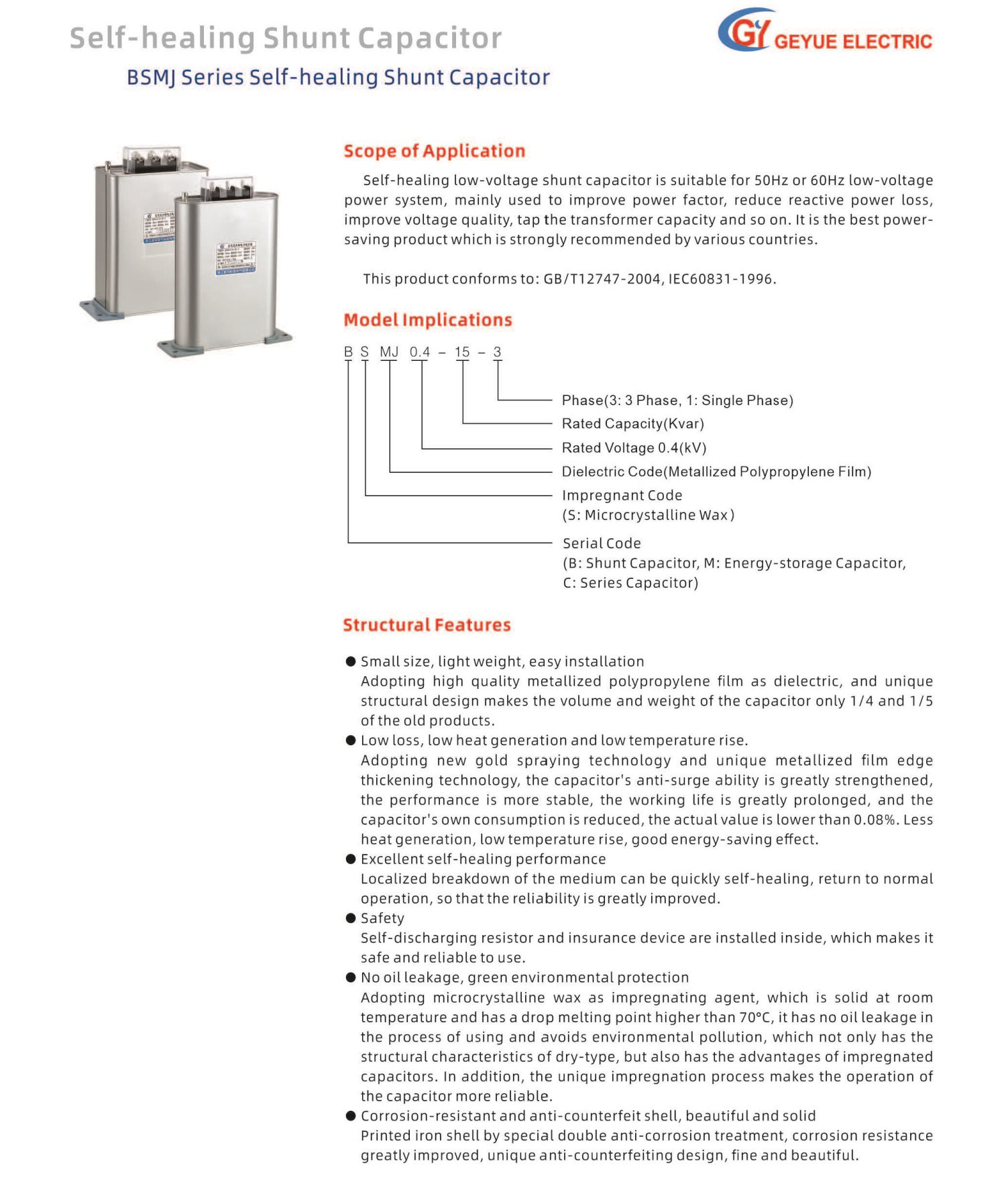

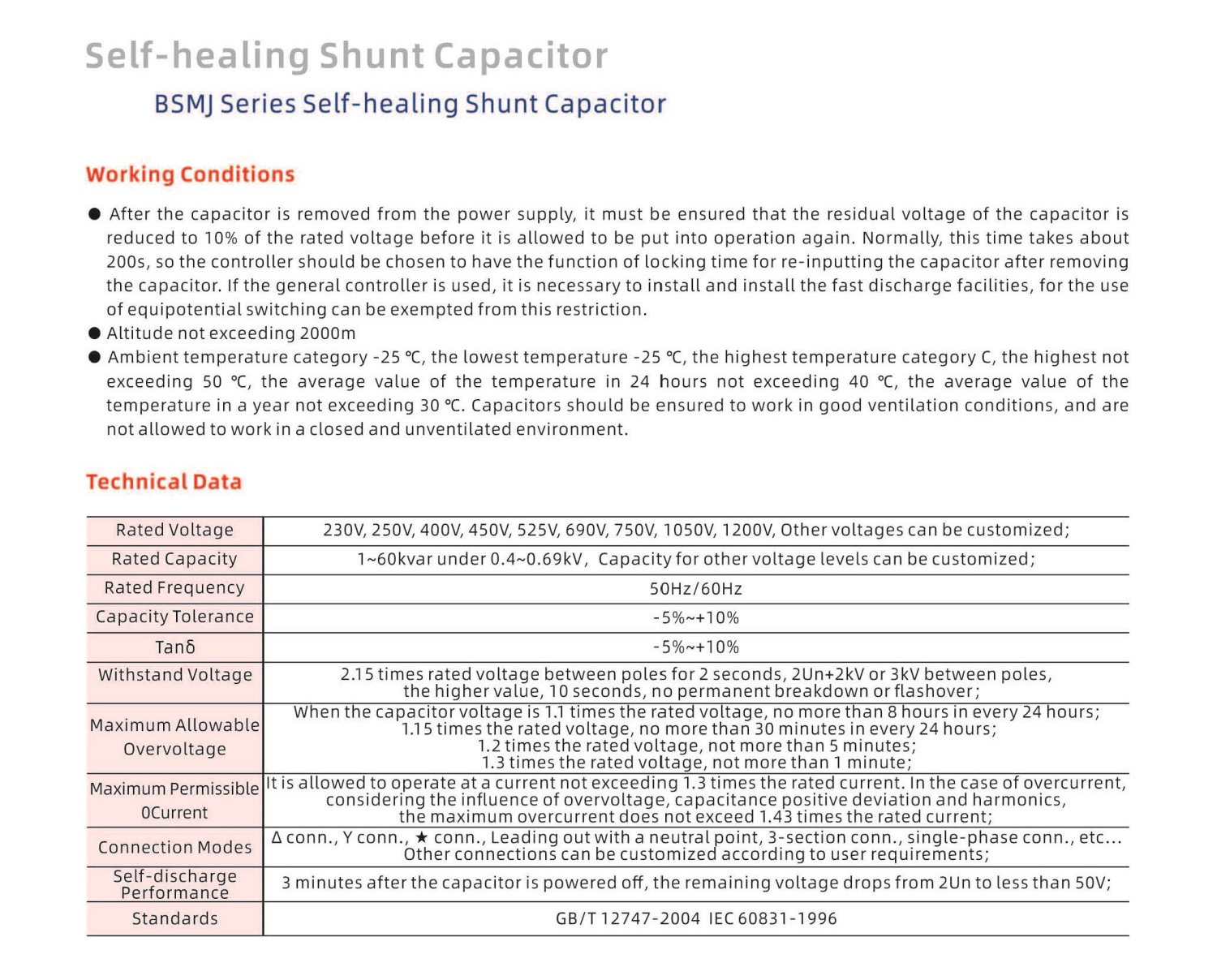

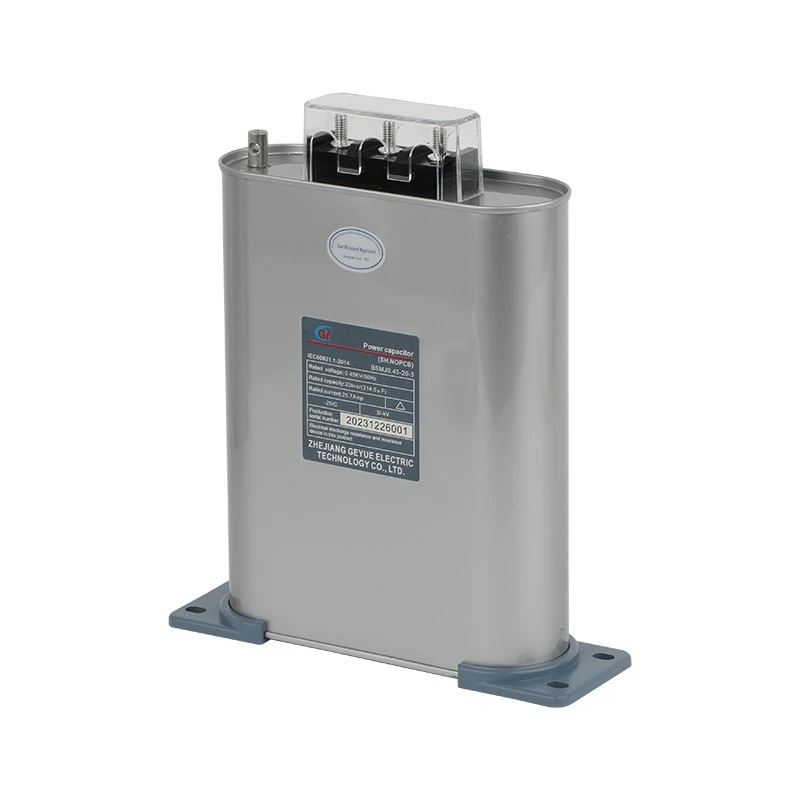

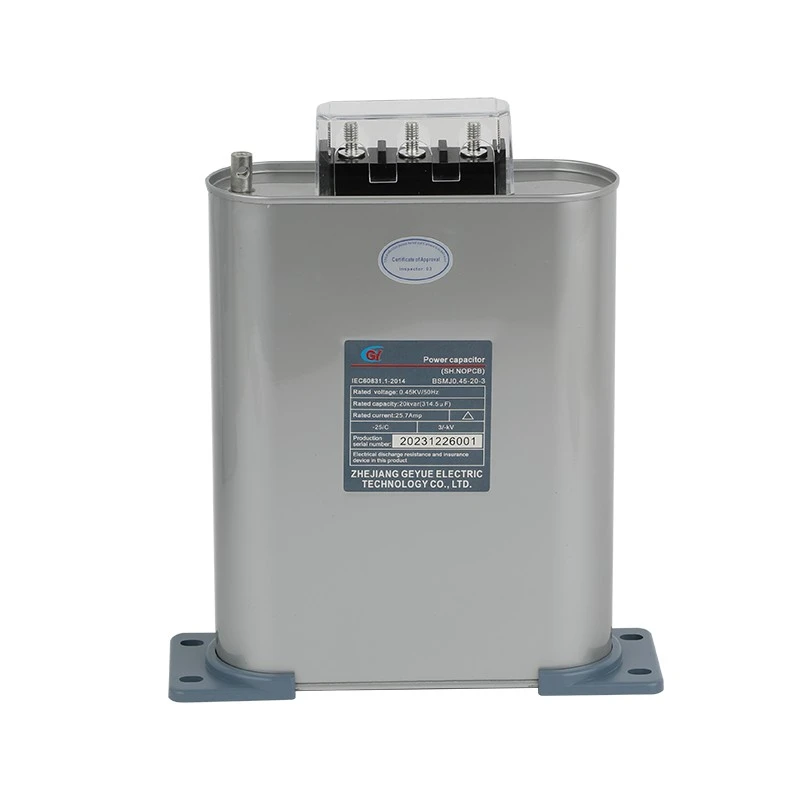

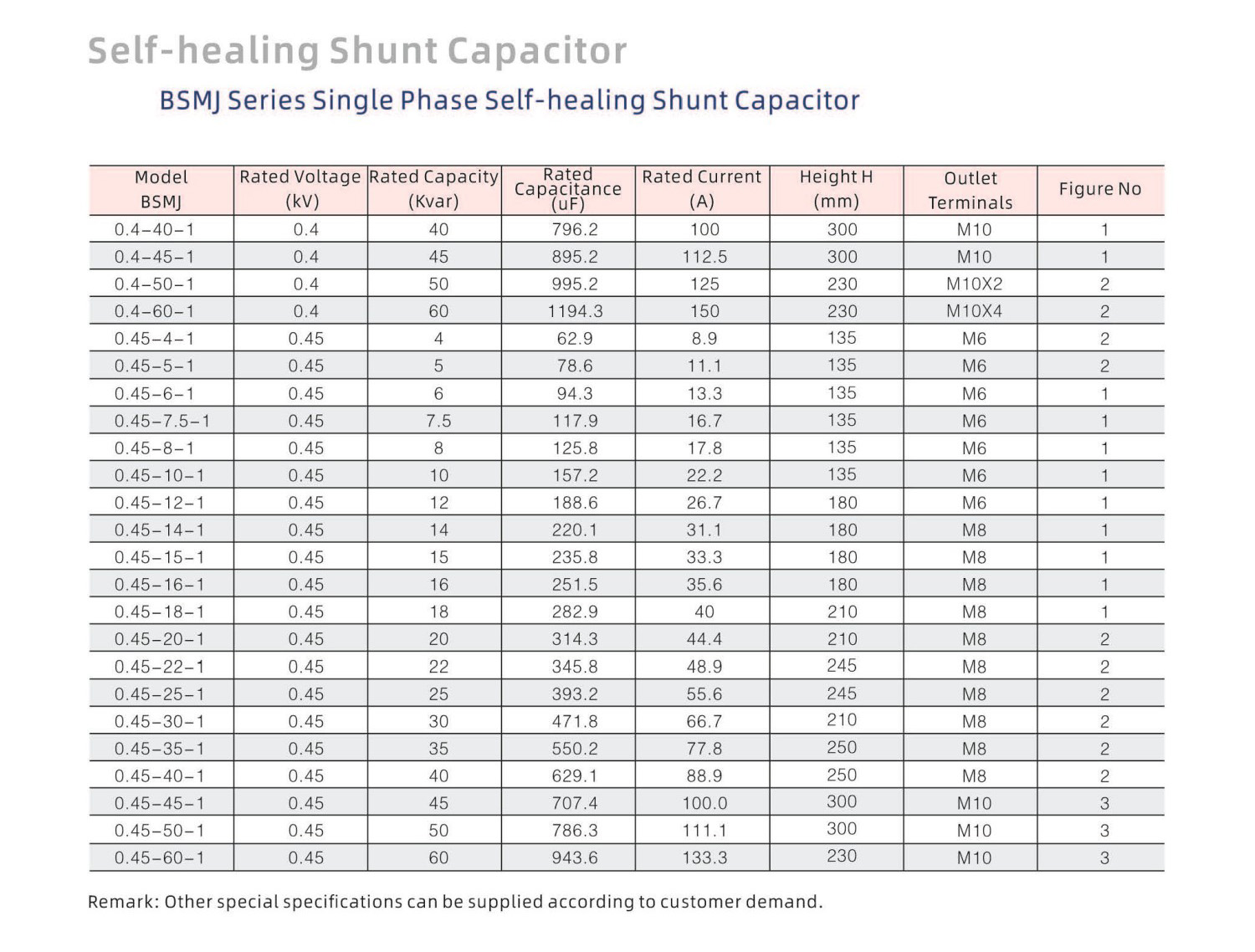

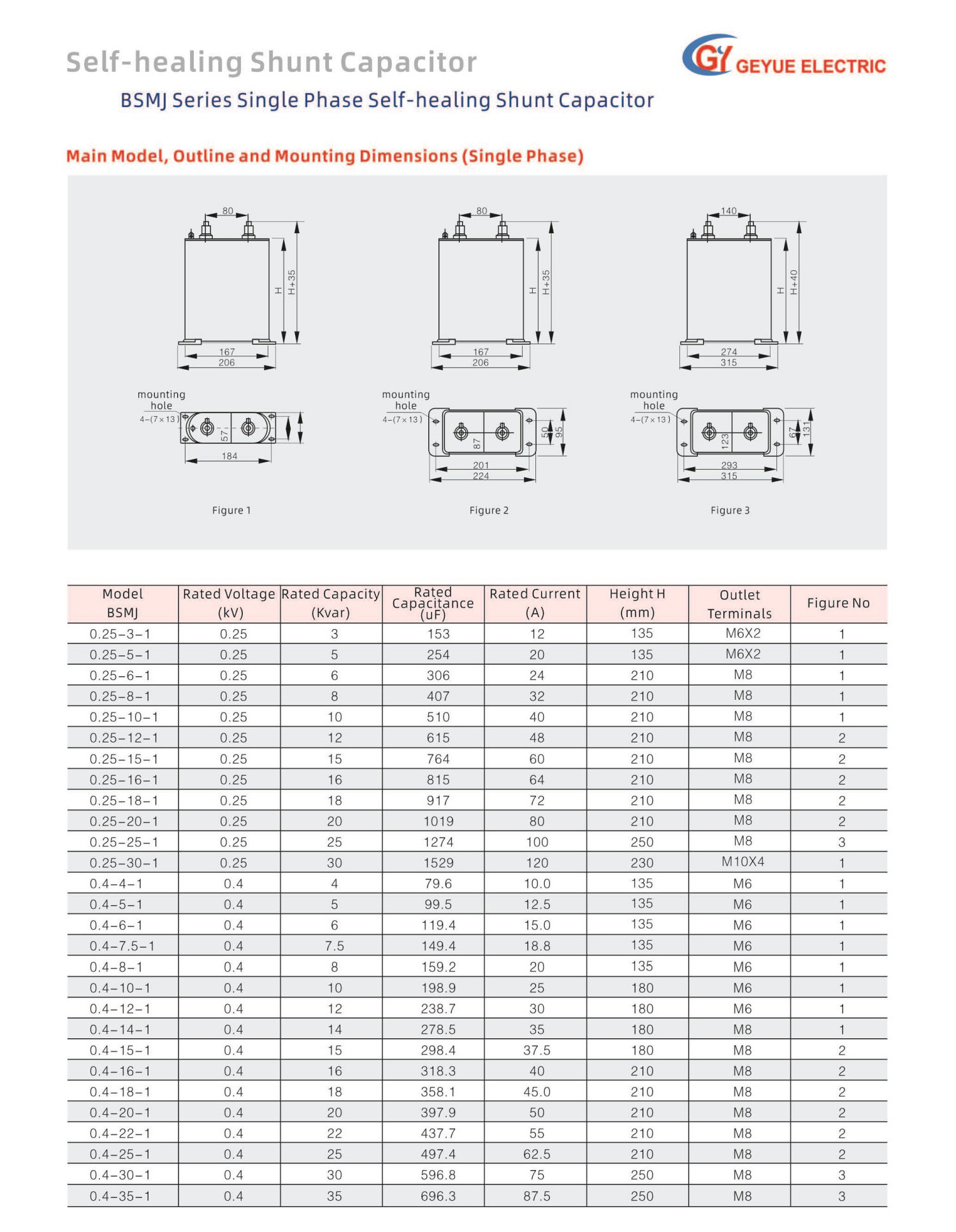

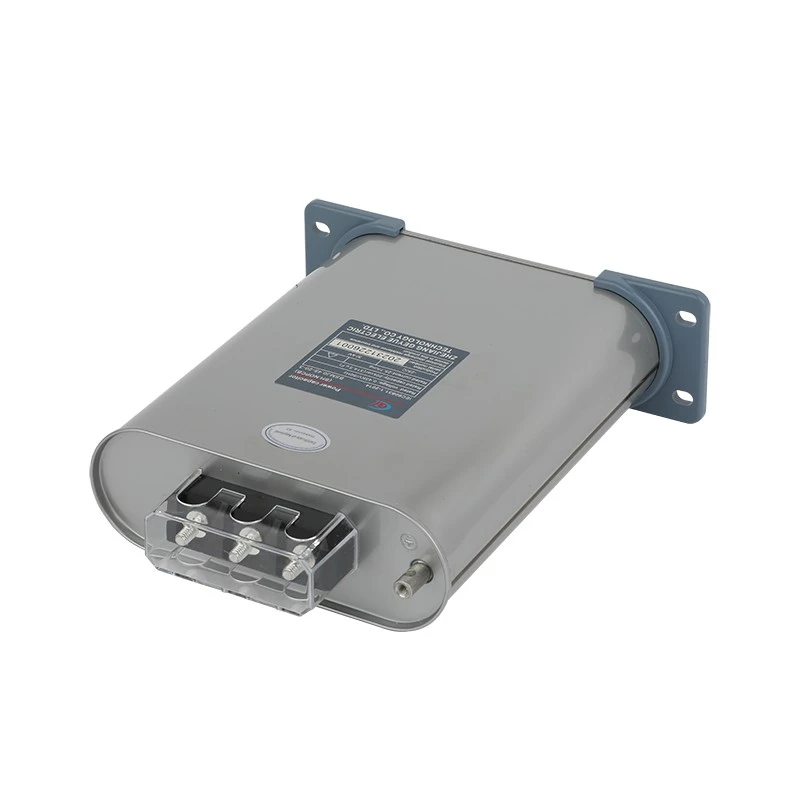

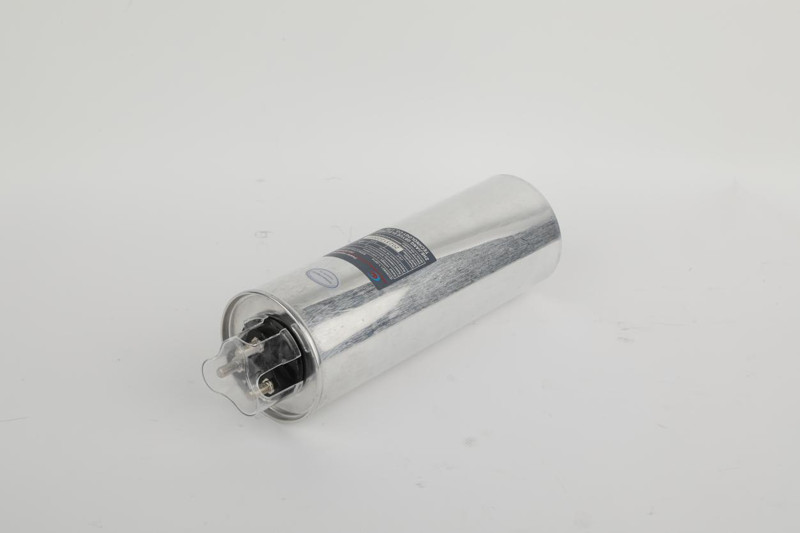

Immagini del prodotto
Domande frequenti
A cosa serve il condensatore shunt autoriparante monofase serie BSMJ?
Si tratta di un condensatore di potenza a bassa tensione progettato per migliorare il fattore di potenza, ridurre la perdita di potenza reattiva, ottimizzare la qualità della tensione e rilasciare ulteriore capacità del trasformatore nei sistemi di alimentazione CA monofase.
Quali valori di tensione e uscita sono disponibili?
Le tensioni nominali standard vanno da 0,23 kV a 1,2 kV, con valori comuni di 0,4, 0,45, 0,48, 0,525 e 0,69 kV. La potenza nominale è generalmente compresa tra 5 e 50 kvar per unità e su richiesta sono disponibili valori personalizzati.
Cosa significa "autoriparazione" in questo condensatore?
Autoriparazione significa che una rottura locale del dielettrico causata da una sovratensione viene rapidamente isolata dal condensatore stesso. Il sottile strato di metallo attorno al guasto evapora, quindi il condensatore ritorna automaticamente al normale funzionamento, migliorando notevolmente l'affidabilità e la durata.
A quali standard è conforme questo condensatore?
Il condensatore shunt autoriparante monofase serie BSMJ è prodotto e testato secondo GB/T 12747.1-2004 e IEC 60831-1:2014.
Ho bisogno di un reattore in serie con questo condensatore?
Se il sistema dispone di carichi che generano armoniche come convertitori di frequenza, raddrizzatori o apparecchiature di saldatura, si consiglia vivamente una reattanza in serie per prevenire la risonanza e proteggere il condensatore dal sovraccarico armonico. A 7% or 14% reactance rate is selected based on the harmonic spectrum.
Posso ordinare specifiche personalizzate?
SÌ. Geyue Electric fornisce sia modelli standard che specifiche personalizzate, comprese opzioni di tensione, kvar e custodia. Contattaci con i requisiti del tuo progetto per un preventivo su misura.
Prodotti correlati
Richiedi un preventivo per i condensatori serie BSMJ
Comunicaci la tensione del tuo sistema, i kvar richiesti, le condizioni armoniche e il tipo di installazione.
I nostri ingegneri consiglieranno il giusto condensatore della serie BSMJ per il tuo progetto.
