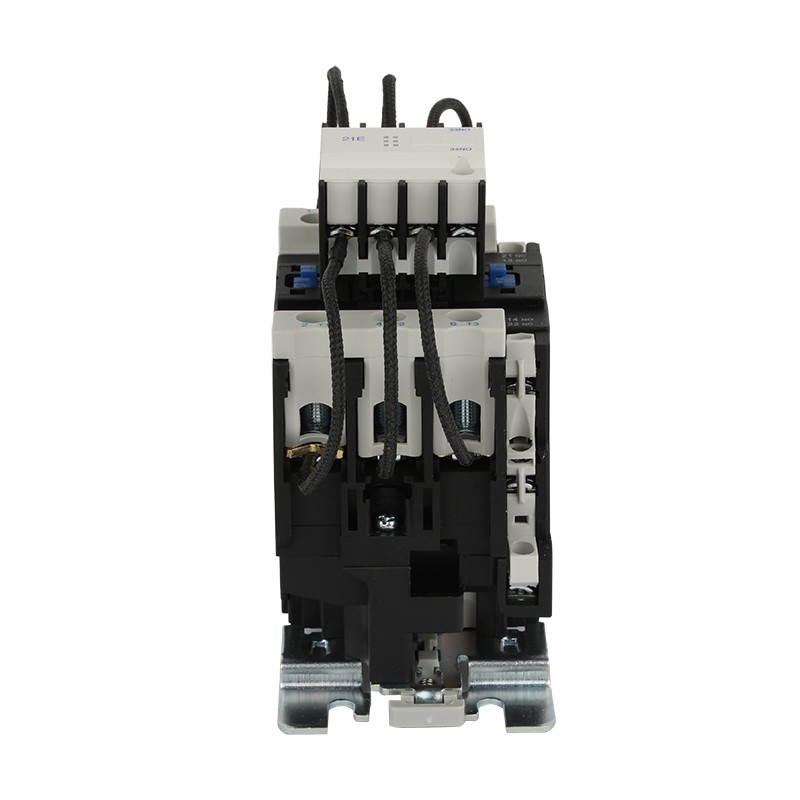

Contattore CA per la commutazione di condensatori di potenza

Nel campo della compensazione della potenza reattiva di bassa tensione, ogni commutazione dei condensatori di potenza è accompagnata dalla generazione ed estinzione di archi. I contattori CA tradizionali presentano un problema impegnativo che sono difficili da superare perché i loro sistemi di estinzione dell'arco spesso sembrano inadeguati quando si tratta di carichi capacitivi. Tuttavia, i contattori CA della serie CJ19 per la commutazione di condensatori di potenza hanno vinto questa sfida attraverso una serie di ottimizzazioni precise, trasformando questa sfida in una garanzia stabile e affidabile per l'intero sistema di alimentazione. Geyue Electric, in quanto azienda profondamente coinvolta nel settore globale dell'energia a bassa tensione, comprende profondamente che nel sistema di compensazione della potenza reattiva, una commutazione di condensatori di successo non riguarda solo il collegamento sicuro dei condensatori di potenza alla rete elettrica, ma anche come interrompere con grazia e sicurezza la corrente e dire addio agli archi.

Quando il contattore CA interrompe un normale carico resistivo, le fasi di corrente e tensione sono sostanzialmente in linea e l'arco si spegne naturalmente facilmente quando la corrente attraversa lo zero. Tuttavia, quando il condensatore viene acceso o spento, verrà generata una corrente di picco pari a diverse o addirittura decine di volte la corrente nominale. Durante il processo di interruzione, a causa dell'incapacità della tensione ad entrambi i capi di variare bruscamente, si verifica uno sfasamento con la tensione di rete, rendendo l'arco ancora più intenso e difficile da estinguere. Le griglie spegniarco o semplici camere spegniarco dei contattori tradizionali sono spesso progettate per sezionare carichi convenzionali induttivi o resistivi. Di fronte al forte arco generato dal carico del condensatore, le loro capacità di estinzione dell'arco e la disposizione spaziale spesso causano la riaccensione, lo scoppio o addirittura la saldatura dei contatti, il che non solo riduce la durata del contattore ma rappresenta anche una potenziale minaccia per il funzionamento stabile dell'armadio di compensazione.

In risposta al "temperamento" unico dei carichi dei condensatori, il sistema di estinzione dell'arco dei contattori CA serie CJ19 per condensatori di potenza di commutazione ha subito un'innovazione completa in termini di materiali, struttura e principi.

Il primo passo del percorso di triplo affinamento è il rinforzo strutturale e la ricostruzione spaziale. I contattori CA serie CJ19 per la commutazione di condensatori di potenza hanno notevolmente migliorato lo spazio fisico e la capacità di blocco dell'arco della camera di estinzione dell'arco. Le piastre della griglia di estinzione dell'arco sono realizzate in un materiale in lega più denso e più resistente al calore e la forma geometrica e la spaziatura delle piastre della griglia sono state ottimizzate. La camera di estinzione dell'arco più profonda e il design più numeroso delle piastre divisorie allungano e dividono efficacemente il percorso dell'arco, facendo sì che l'arco allungato venga rapidamente tagliato in più archi corti. Ciò consente il raffreddamento forzato e la rimozione della ionizzazione all’interno di uno spazio limitato, il che è simile alla costruzione di più livelli di dossi e piscine di raffreddamento per l’arco furioso, consentendo alla sua energia di essere consumata strato dopo strato.

Il secondo passo del triplo percorso di perfezionamento è l'abbinamento preciso dei materiali di contatto. La commutazione dei condensatori ha requisiti estremamente severi per quanto riguarda le proprietà antisaldatura e la durata elettrica dei contatti. I contattori CA serie CJ19 per condensatori di potenza di commutazione adottano una formulazione speciale di materiali di contatto in lega a base di argento, che non solo garantisce una bassa resistenza di contatto ma migliora anche significativamente la loro capacità di resistere a picchi di corrente elevati e all'erosione dell'arco. Combinati con uno speciale design della forma dei contatti, i contattori CA serie CJ19 per la commutazione di condensatori di potenza eliminano efficacemente la probabilità di ponti metallici durante la disconnessione, riducendo così il rischio di combustione dell'arco continuo alla fonte.

Il terzo passaggio del percorso di triplo perfezionamento è la progettazione collaborativa con tempistiche di commutazione. Il nucleo dei contattori CA serie CJ19 per la commutazione di condensatori di potenza risiede nella sequenza di commutazione di "prima limitazione della resistenza, quindi chiusura dei contatti principali". Da un punto di vista meccanico, questo design riduce significativamente la corrente di spunto durante la chiusura, riducendo così indirettamente l'intensità dell'arco durante l'apertura. Il sistema di soppressione dell'arco dei contattori CA serie CJ19 per la commutazione di condensatori di potenza funziona insieme a questo design, garantendo il collegamento meccanico e la disposizione spaziale dei contatti principali e dei contatti ausiliari di limitazione della corrente e garantendo che il sistema di soppressione dell'arco dei contattori funzioni in modo affidabile entro la capacità progettata, anche in caso di grandi scariche di corrente dovute a condizioni anomale.

La conoscenza approfondita di ogni dettaglio tecnico è finalizzata al raggiungimento del 100% di affidabilità. In qualità di figura di spicco nel settore cinese della compensazione della potenza reattiva a bassa tensione, Geyue Electric non solo ha una profonda conoscenza dei componenti principali come i contattori CA serie CJ19 per condensatori di potenza di commutazione, ma è anche impegnata a fornire ai clienti soluzioni complete, dai componenti principali ai sistemi completi. I nostri dispositivi di compensazione della potenza reattiva a bassa tensione si basano su questi componenti specializzati profondamente ottimizzati, combinati con le precise strategie di commutazione dei controller intelligenti, garantendo che ciascun sistema di compensazione possa rispondere rapidamente ai cambiamenti del fattore di potenza ottenendo al tempo stesso la commutazione dei condensatori più fluida e sicura, estendendo efficacemente la durata complessiva delle apparecchiature e riducendo i rischi di funzionamento e manutenzione del sistema. Scegliere Geyue significa scegliere un solido impegno per la qualità dell'energia. Crediamo che il vero valore risieda nel rendere la tecnologia invisibile e nel fare della stabilità e dell’efficienza la norma nel funzionamento della rete elettrica.
