Cosa fare se non c'è abbastanza spazio nel gabinetto della compensazione?

Prefazione

Spazio insufficiente per gli armadietti di compensazione è diventato una sfida tecnica comune negli aggiornamenti del sistema di distribuzione dell'energia industriale. Con l'espansione della scala di produzione e l'aggiunta di attrezzature, la domanda di compensazione reattiva di potenza continua a crescere, mentre lo spazio fisico disponibile per gli armadietti di compensazione esistenti rimane fisso. Di fronte a questo dilemma, molte aziende affrontano un dilemma: investire l'alto costo di sostituzione dell'intero gabinetto o sopportare le penalità di bolletta elettrica associate al fattore di potenza scadente. Tuttavia, attraverso soluzioni tecniche scientifiche e razionali, è possibile aumentare efficacemente la capacità di compensazione senza sostituire il gabinetto stesso. Questo articolo introduce sistematicamente tre soluzioni comprovate per aiutarti a superare i vincoli di spazio.

Capacità personalizzate compatte: la soluzione preferita per l'ottimizzazione dello spazio

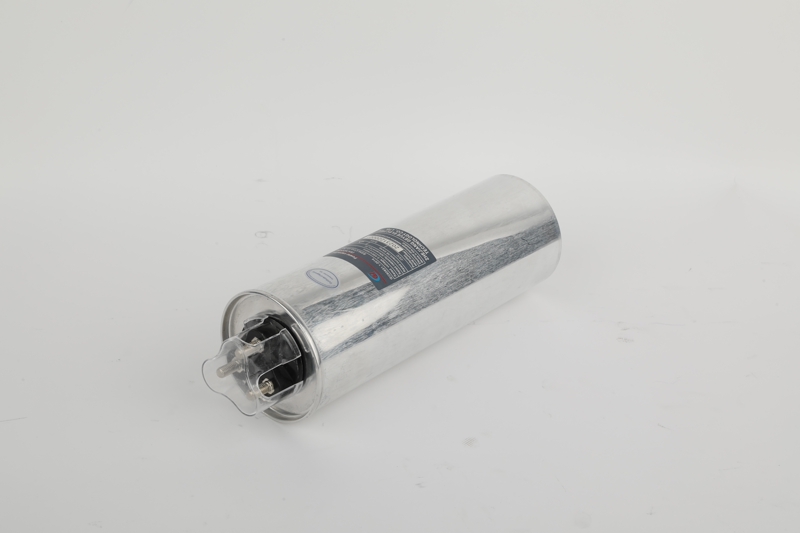

Quando i condensatori di dimensioni standard non soddisfano i requisiti di installazione, i condensatori personalizzati compatti diventano la soluzione più diretta. Abbiamo sviluppato una serie di abitudinicondensatori cilindriciin particolare per applicazioni limitate allo spazio. Ad esempio, il nostro condensatore cilindrico φ180 × 320mm di recente sviluppo raggiunge una capacità valutata a 30 kvar mantenendo lo stesso volume di un prodotto da 25kvar convenzionale. Questa svolta è il risultato di tre innovazioni tecnologiche: l'uso di film in polipropilene metallizzato a 3μM aumenta il 20%dell'area dell'elettrodo per unità di volume; Un processo di avvolgimento centrale ottimizzato aumenta il fattore di riempimento a oltre il 95%; e un processo di spruzzatura d'oro end-face migliorato riduce la resistenza di contatto e la generazione di calore. Le applicazioni pratiche hanno dimostrato che questa serie di prodotti mantiene eccellenti prestazioni elettriche mantenendo la temperatura inferiore al di sotto di 65k, soddisfacendo completamente i requisiti per il funzionamento stabile a lungo termine. Sono particolarmente adatti per il retrofit di armadi più vecchi, consentendo gli aggiornamenti della capacità senza modificare i fori di montaggio esistenti.

Soluzione di integrazione dei condensatori intelligenti: la scelta intelligente per la semplificazione

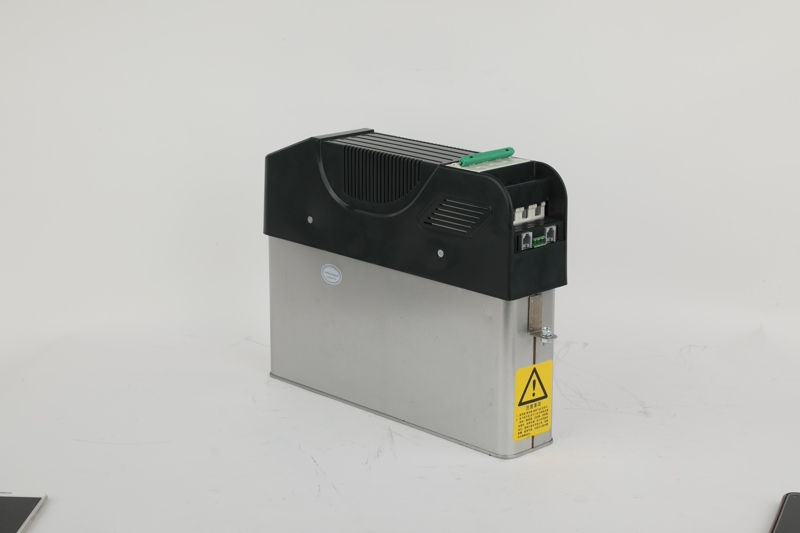

Condensatore intelligenteLa tecnologia offre un nuovo approccio all'ottimizzazione dello spazio. Il nostro modulo di condensatore integrato intelligente integra componenti tradizionalmente separati come controller, contattori, fusibili, condensatori e luci degli indicatori in una singola unità. Ad esempio, un condensatore intelligente da 30 kvar misura solo 300 × 200 × 150 mm, risparmiando oltre il 40% di spazio rispetto alle tradizionali soluzioni di componenti discrete. Questo design integrato non solo riduce il numero di componenti all'interno del gabinetto, ma semplifica anche la complessità del cablaggio e minimizza il numero di punti di guasto. La struttura modulare del condensatore intelligente supporta l'espansione parallela e la manutenzione a calore, garantendo che un singolo fallimento del modulo non influisca sul funzionamento generale del sistema. Inoltre, i condensatori intelligenti offrono funzionalità avanzate come la commutazione a incrocio zero, la compensazione delle fasi e l'autodiagnosi dei guasti, il salvataggio dello spazio migliorando al contempo le prestazioni del sistema. Sono particolarmente adatti a nuovi progetti o retrofit completi, consentendo miniaturizzazione e aggiornamenti intelligenti dei sistemi di compensazione.

Ottimizzazione del layout del gabinetto: l'arte di sfruttare lo spazio potenziale

Oltre a ottimizzare la selezione delle attrezzature, un design efficace del layout del gabinetto può anche sbloccare un potenziale spaziale significativo. Attraverso una vasta pratica ingegneristica, abbiamo identificato tre tecniche di ottimizzazione del layout comprovate. Innanzitutto, adotta un approccio di utilizzo dello spazio tridimensionale, cambiando il tradizionale approccio di layout piatto. Utilizzando una struttura di montaggio della gara di pranzo, i componenti sono impilati verticalmente per migliorare l'utilizzo dello spazio. In secondo luogo, ottimizza le disposizioni di cablaggio utilizzando le barre di bus di rame anziché i cavi per i collegamenti della barra bus, riducendo lo spazio via cavo. L'adozione di componenti di curva ad angolo destro e il montaggio a parete elimina lo spazio sprecato. In terzo luogo, promuovere il design modulare, combinando componenti funzionalmente correlati in moduli standard. Ad esempio, condensatori,Reattori in seriee i fusibili sono integrati in un telaio rimovibile per una facile manutenzione e sostituzione. Queste ottimizzazioni dettagliate in genere sblocca il 15% -25% dello spazio di installazione potenziale, creando condizioni per l'espansione e il rinnovamento.

Raccomandazioni di selezione e implementazione della soluzione

Di fronte a vincoli di spazio specifici, la soluzione più appropriata dovrebbe essere selezionata in base alla situazione specifica. Per le installazioni con spazio estremamente limitato e dove le modifiche alla struttura del gabinetto sono impossibili, le soluzioni di condensatori personalizzate compatte dovrebbero essere prioritarie. Per nuovi progetti o quelli in cui sono possibili importanti lavori di ristrutturazione,Condensatore intelligenteLe soluzioni offrono i migliori vantaggi complessivi. Quando i vincoli di spazio sono meno gravi, le tecniche di ottimizzazione del layout possono essere utilizzate per affrontare il problema, minimizzando i costi e semplificando l'implementazione. Si raccomandano misurazioni e simulazioni dettagliate in loco prima dell'implementazione per garantire che il design sia fattibile. Per progetti importanti, si consiglia di produrre prima un campione di prova per la verifica dell'installazione per evitare problemi durante l'implementazione di massa. Durante l'implementazione, si dovrebbe prestare attenzione a mantenere sufficiente spazio di dissipazione del calore e distanze sicure e la sicurezza delle attrezzature non dovrebbe essere sacrificata per motivi di utilizzo dello spazio.
