Quali sono le funzioni magiche del foglio di protezione del rame nei condensatori della serie BSMJ？

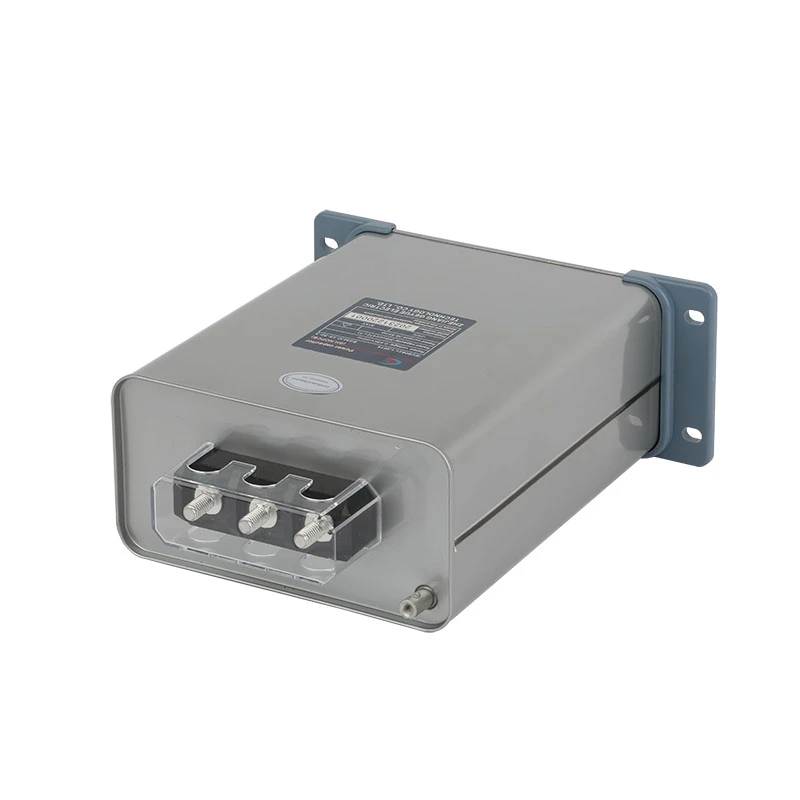

Quando apriamo la copertina di uno qualsiasi deiCondensatori shunt autorigeneri della serie BSMJdi geyue elettrico (che si tratti di tipo di scatola o di tipo cilindro), la prima cosa che cattura l'occhio è il foglio di protezione in rame saldato al filo da una saldatrice convessa a base di aria. Allora perché questo foglio protettivo in rame insignificante è ovunque? Quali sono le funzioni magiche del foglio di protezione del rame nei condensatori della serie BSMJ? Si prega di lasciare che l'ingegnere capo di Geyue Electric ti riveli gradualmente il mistero nel seguente testo.

Miglioramento della capacità di conduttore corrente

Il rame, come metallo con conducibilità elettrica estremamente eccellente, può ridurre significativamente la resistenza di contatto tra gli elettrodi dei condensatori e i terminali esterni, riducono efficacemente la perdita di calore dei condensatori di shunt a bassa tensione della serie BSMJ e migliora ulteriormente l'efficienza di carry. I condensatori della serie BSMJ appartengono tutti a condensatori di film metallizzati. Sebbene gli elettrodi di questo tipo di condensatore siano strati di metallo composito di alluminio zincato a vapore, lo spessore dello strato di metallo è solo a livello di nanometro. La connessione diretta è soggetta al surriscaldamento locale dello strato di metallo a causa della grande corrente. Un foglio di protezione in rame integrata funge da strato di transizione per disperdere la densità di corrente e prevenire l'erosione degli strati di metallo composito di alluminio zincato a vapore.

Protezione meccanica e affidabilità di connessione

Come condensatore del film, l'elettrodo metallizzato della serie BSMJ è sottile e fragile. Il foglio di rame fissa il bordo dell'elettrodo mediante saldatura per impedire allo strato metallizzato di sbucciarsi a causa della tensione o delle vibrazioni del piombo esterno. La superficie del foglio di protezione del rame può essere placcata in stagno o nichelato (come il foglio di rame placcato stagno comune) per ritardare l'ossidazione, garantire la stabilità del contatto a lungo termine e ridurre il fallimento dei condensatori causati da un cattivo contatto.

Assistenza alla dissipazione del calore

L'elevata conduttività termica del rame (conducibilità termica≈400 W/(m · k)) può dissipare rapidamente il calore generato a causa della perdita dielettrica (come TanΔ) all'interno della serie BSMJ Serie di auto-guarigione a bassa tensione a bassa tensione a bassa tensione in termini di temperatura a bassa tensione in una temperatura a bassa tensione in temperatura).

Protezione da sovra pressione

La piastra di protezione del rame è progettata con una struttura specifica per tagliare il circuito difettoso quando la pressione dell'aria interna del condensatore di shunt a bassa tensione della serie BSMJ è troppo elevata, impedendo al condensatore di scoppiare e causare gravi perdite.

Supporto auto-guarigione

Quando un condensatore di film metallizzato ha una rottura locale del dielettrico, il rivestimento in metallo attorno al punto di rottura vaporizzerà per ottenere "auto-guarigione". Il foglio di protezione del rame impedisce un danno secondario causato dalla concentrazione di corrente durante il processo di auto-guarigione attraverso l'equalizzazione corrente.

La saldatura di fogli di rame ed elettrodi a film sottile richiede il controllo della temperatura per evitare danni ad alta temperatura al film dielettrico. In un ambiente umido, è necessario garantire l'integrità del rivestimento del foglio di rame per prevenire la corrosione elettrochimica. Sebbene le piastre di protezione del rame siano piccoli componenti, sono uno dei progetti chiave per l'elevata affidabilità e la lunga durata dei condensatori della serie BSMJ, in particolare indispensabili in applicazioni esigenti come la compensazione della potenza reattiva di livello industriale e i convertitori di frequenza. Se hai qualche interesse per i condensatori di shunt a bassa tensione di auto-tenuta BMSJ, vieni a venire ahttps://www.geyuecapacitor.com/e contattare Geyue Electric viainfo@gyele.com.cn.
