Il condensatore shunt autoriparante del cilindro può diventare la scelta ideale per l'era delle reti intelligenti?

Caratteristiche tecniche e principio di funzionamento

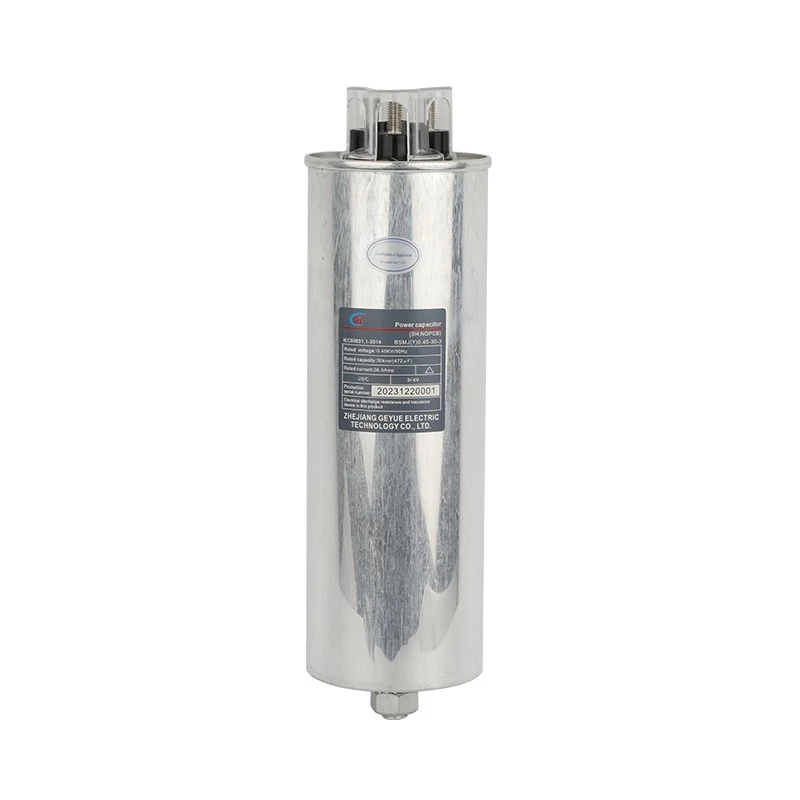

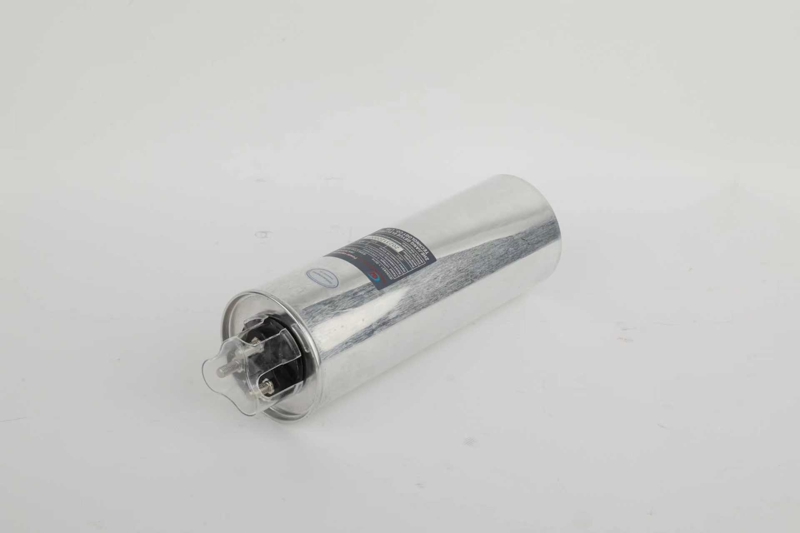

QuestoCondensatore shunt autoriparante del cilindroutilizza uno speciale materiale in pellicola di polipropilene metallizzato come componente principale, con uno strato composito uniforme di zinco-alluminio depositato sulla superficie della pellicola. Rispetto ai tradizionali condensatori a scatola, la struttura cilindrica ha un percorso di dissipazione del calore più ragionevole, conducendo rapidamente il calore interno all'involucro esterno per la dissipazione. Grazie alla sua struttura perfettamente simmetrica, la distribuzione del campo elettrico è più uniforme, evitando intensità di campo locale eccessivamente elevate, allungando così significativamente la durata del prodotto.

Considerazioni sulla selezione e specifiche di installazione

Attualmente,Condensatore shunt autoriparante del cilindro, è necessario considerare in modo esaustivo molteplici parametri tecnici e condizioni operative effettive. Innanzitutto occorre prestare particolare attenzione all'adattamento della tensione nominale. In genere si consiglia di scegliere un modello con una tensione superiore dal 10% al 20% rispetto alla tensione operativa più alta del sistema, come i prodotti da 440 V o 480 V, per consentire un margine di sicurezza sufficiente. Quando si utilizzano più banchi di condensatori in parallelo, è necessario prestare particolare attenzione all'adattamento della capacità e alle caratteristiche di impedenza di ciascun banco per evitare la circolazione di corrente. Il metodo di installazione corretto è l'installazione verticale, che facilita la dissipazione del calore per convezione dell'aria e facilita l'osservazione e la manutenzione quotidiana.

Per una selezione specifica, la tensione nominale dovrebbe essere 1,1 volte la tensione del sistema; ad esempio, un sistema a 400 V dovrebbe utilizzare un prodotto a 440 V. I calcoli della capacità devono considerare le caratteristiche del carico, configurandolo generalmente al 20-40% della capacità del trasformatore. Selezione del reattore: selezionare un tasso di reattanza del 14% per la quinta armonica grave e un tasso di reattanza del 7% per le armoniche generali. Requisiti ambientali: l'altezza di installazione non deve superare i 2000 metri sopra il livello del mare; la temperatura ambiente dovrebbe essere compresa tra -25℃ e +55℃; umidità relativa ≤85%. Se utilizzati in parallelo, la differenza di capacità tra i banchi deve essere controllata entro il 5% e la differenza di impedenza entro il 3%. La direzione di installazione deve essere verticale, con un'inclinazione non superiore a 5 gradi.

Come far funzionare e mantenere un condensatore

Per le apparecchiature con commutazioni frequenti, controllare settimanalmente l'allentamento dei terminali e serrare i bulloni di collegamento trimestralmente. Se si riscontrano rigonfiamenti o perdite d'olio nel condensatore, smettere immediatamente di usarlo e farlo ispezionare e maneggiare da un professionista. I guasti più comuni includono principalmente variazioni di capacità e maggiori perdite, che possono essere diagnosticati utilizzando strumenti di test specializzati. Si consiglia un test preventivo ogni sei mesi. Le apparecchiature più vecchie di tre anni dovrebbero avere una maggiore frequenza di ispezione; Si consiglia un'ispezione completa, comprendente il test della resistenza di isolamento e la misurazione della capacità, con cadenza trimestrale. Prima di eseguire qualsiasi manutenzione, scollegare sempre l'alimentazione e scaricare completamente il circuito. Utilizzare un'asta di scarica con un resistore per scaricare più volte per garantire la sicurezza operativa. Stabilire un registro completo delle operazioni, descrivendo in dettaglio il numero di operazioni di commutazione, il tempo di funzionamento, le situazioni anomale e altri dati. Ciò fornisce una base per la manutenzione preventiva, consentendo il passaggio da una riparazione reattiva a una riparazione proattiva.

Standard di manutenzione specifici

Ispezione di routine una volta alla settimana, con il punto di misurazione della temperatura selezionato nel 1/3 superiore dell'involucro. Un indicatore di pressione verde indica il funzionamento normale, il giallo indica cautela e il rosso richiede la sostituzione immediata. Ispezione del cablaggio: mensile per apparecchiature con cambi frequenti, trimestrale per apparecchiature generali. I test preventivi includono: test della resistenza di isolamento (≥1000 MΩ), misurazione della capacità (deviazione ≤±5%) e test dell'angolo di perdita (≤0,002). Per le apparecchiature più vecchie, aggiungere elementi di ispezione tra cui l'imaging termico a infrarossi e il rilevamento a ultrasuoni delle scariche parziali. Requisiti di scarica: scarica per almeno 5 minuti, con tensione residua ≤50 V. Il registro delle operazioni deve registrare: numero di operazioni di commutazione, temperatura operativa, allarmi anomali e altri dati. Queste misure possono contenere il tasso di fallimento al di sotto dello 0,5%.

Tendenze dello sviluppo tecnologico e direzioni dell'innovazione

Attualmente,Condensatore shunt autoriparante del cilindrosi stanno sviluppando verso l’intelligenza e il rispetto dell’ambiente. I prodotti di nuova generazione sono generalmente dotati di moduli di monitoraggio delle condizioni, che utilizzano sensori ad alta precisione per raccogliere temperatura operativa, corrente, tensione e altri parametri in tempo reale e ottenere la trasmissione remota dei dati tramite la tecnologia di comunicazione wireless. I nuovi materiali utilizzano una pellicola di polipropilene resistente alle alte temperature, con una temperatura operativa a lungo termine di 105 ℃ e resistenza a breve termine fino a 125 ℃. Gli interruttori a stato solido hanno un tempo di risposta <1 ms e una durata fino a 10 milioni di cicli. Gli standard di efficienza energetica richiedono un angolo di perdita ≤0,0005, quattro volte superiore agli standard attuali. Si prevede che nel 2025 emergerà una nuova generazione di prodotti che integreranno funzionalità di edge computing, ottenendo un vero allarme precoce intelligente.

Dati di mercato specifici

La dimensione del mercato globale ha raggiunto i 5 miliardi di dollari nel 2023, con un tasso di crescita annuo del 5,2%. Il tasso di crescita annuale della domanda per i progetti di trasformazione della rete intelligente supera il 15%. Si prevede che entro il 2025 la quota di mercato delle aziende nazionali aumenterà dal 35% al ​​50%.
