Reattori in mobili di compensazione a bassa tensione: attrezzatura necessaria o costi aggiuntivi?

Il gabinetto di compensazione nella fabbrica spesso brucia ilcondensatore? O la misurazione ha scoperto che le armoniche della griglia di potenza sono troppo grandi e anche l'interruttore può essere visto scatenare quando il condensatore è acceso e spento. Il motivo del danno al condensatore può essere la mancanza di un reattore in serie. Perché in una griglia di potenza da 400 V, ci sono due svantaggi quando il condensatore è direttamente collegato alla griglia di potenza. Uno è che la corrente di impatto raggiungerà il suo picco al momento dell'alimentazione, il che è facile da bruciare il connettore dell'interruttore. Il secondo è che la corrente armonica è troppo grande, il che farà riscaldare sul serio il condensatore del condensatore. Dotato di un reattore con parametri appropriati può risolvere efficacemente questi due problemi. Questo articolo spiegherà se il reattore è un'attrezzatura necessaria descrivendo il principio di lavoro del reattore, il ruolo che svolge nel gabinetto della compensazione e l'effetto operativo effettivo.

Principio di lavoro di bassa tensioneReattore in serie

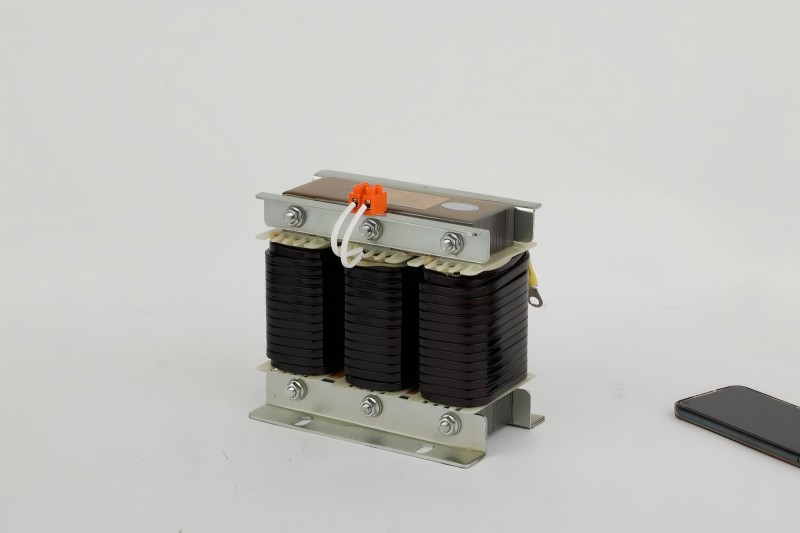

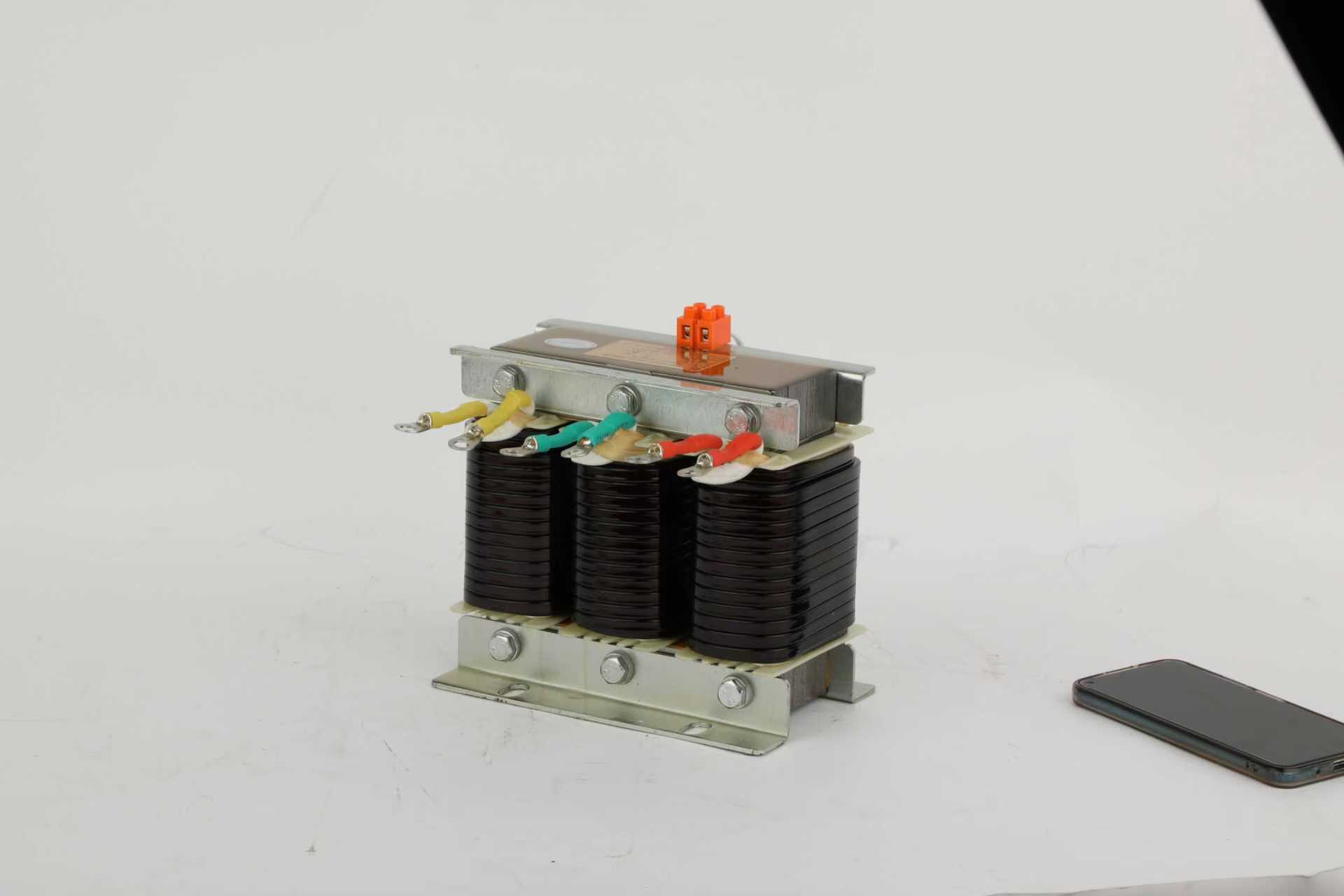

Il reattore è composto da un nucleo di ferro e una bobina, che è collegata in serie davanti al condensatore del cabinet di compensazione. Quando la corrente passa attraverso la bobina, il nucleo di ferro genererà un campo magnetico, che può resistere al cambiamento di corrente. Al momento il condensatore viene eccitato, la corrente aumenterà improvvisamente e il campo magnetico genererà una forza inversa, limitando così la corrente di impatto a un intervallo di sicurezza. Quando viene generata la corrente randagio ad alta frequenza nella griglia elettrica, la bobina genererà una resistenza più forte, causando la convertitura della corrente in calore e consumato. Attraverso queste operazioni, il condensatore è protetto dall'impatto dell'eccessiva corrente e dal danno da parte del surriscaldamento.

Il ruolo del reattore nel gabinetto della compensazione

Come menzionato nel principio di lavoro sopra, il reattore può sopprimere l'enorme corrente generata dalcondensatore di potenzaQuando viene eccitato entro 10 volte il valore normale, proteggendo i contatti dell'interruttore dalla fusione e dalla saldatura. Questa funzione è impedire la combustione dell'attrezzatura quando viene attivata. Un'altra funzione è quella di intercettare il rumore ad alta frequenza. Queste due funzioni del reattore possono prolungare la vita del condensatore. I condensatori nel gabinetto di compensazione senza il reattore possono essere demoliti in 2 anni. Dopo essere stato equipaggiato con il reattore, il mobile di compensazione può essere utilizzato per più di 8 anni, il che riduce notevolmente i costi di manutenzione. Queste due funzioni non possono essere sostituite da altri componenti. Il gabinetto di compensazione senza il reattore verrà inevitabilmente bruciato quando viene acceso o i condensatori saranno danneggiati in lotti, il che riflette la necessità del reattore.

Come scegliere un reattore di serie adatto

Per scegliere un reattore adatto, ci sono due aspetti principali: uno consiste scegliere il tasso di reattanza appropriato e l'altro è scegliere la capacità di trasporto corrente appropriata.

Il tasso di reattanza si riferisce alla resistenza del reattore alla corrente ad alta frequenza. Se si tratta di una macchina in una fabbrica, come una macchina utensile, una macchina per lo stampaggio a iniezione o altre attrezzature o la generazione di energia fotovoltaica, quindi scegli unreattoreCon un tasso di reattanza del 7%, perché può bloccare le armoniche ad alta frequenza ad alta frequenza da 250Hz generate da queste attrezzature. Se si tratta di un grande schermo a LED in un centro commerciale, un alimentatore al computer centralizzato o un dispositivo di pila di ricarica, scegli un reattore con un tasso di reattanza del 14%, perché può bloccare le armoniche da 150 Hz generate da queste apparecchiature.

Inoltre, è necessario scegliere una capacità corrente adeguata. La corrente consentita di passare attraverso il reattore deve essere maggiore di 1,35 volte la corrente nominale del condensatore. Perché nel funzionamento effettivo, le armoniche nella griglia elettrica aumenteranno la corrente totale e il margine sufficiente deve essere riservato per evitare sovraccarico e bruciatura della bobina del reattore.

In breve, scegli il 7% per le macchine di fabbrica e il 14% per gli schermi a LED. La corrente del reattore è uguale alla corrente del condensatore moltiplicato per 1,35. Dopo l'assemblaggio, toccare l'involucro del reattore. Se non fa caldo per più di tre secondi, è qualificato.

Effetto operativo effettivo

Quando il cabinet di compensazione della fabbrica di pompe non era dotato di un reattore, la temperatura operativa del condensatore era fino a 85 gradi Celsius, superando lo standard nazionale di 70 gradi Celsius. Quasi il 40% dei condensatori si esaurirà ogni anno. Dopo aver installato unReattore al 7%, la temperatura del condensatore è scesa a circa 55 gradi Celsius e la proporzione di armoniche nella rete elettrica è scesa dal 19% al 6%. La durata di servizio del condensatore è stata estesa da una media di due anni a oltre otto anni. Questa modifica ha fatto funzionare l'attrezzatura in modo più stabile e ha risparmiato i costi di manutenzione.
