Come rimuovere l'inquinamento armonico della griglia elettrica in tempo reale? Smart APF Series Active Power Filter darà la risposta!

Apparecchiature elettriche come convertitori di frequenza e raddrizzatori genereranno armoniche quando ampiamente utilizzate. Queste correnti irregolari possono causare il surriscaldamento delle attrezzature, la ridotta efficienza e il danno a strumenti sensibili, con conseguenti enormi perdite economiche. Il tradizionale filtro passivo PPF non può più soddisfare le attuali esigenze di controllo armonico complesso a causa della sua singola capacità di filtraggio, velocità di risposta lenta e rischio di causare risonanza. Il filtro di potenza attivo della serie APF è superiore al PPF e può compensare dinamicamente le correnti armoniche in tempo reale. Questo articolo spiegherà il principio di lavoro delSerie APF Filtro di potenza attivoe introdurre i suoi vantaggi fondamentali rispetto ai filtri tradizionali. Imparare come il filtro di potenza attivo della serie APF risolve efficacemente il problema armonico ci aiuterà a comprendere meglio il suo ruolo importante nel migliorare la qualità dell'energia, garantendo la sicurezza delle attrezzature e il miglioramento dell'efficienza energetica.

Qual è il filtro di potenza attivo della serie APF?

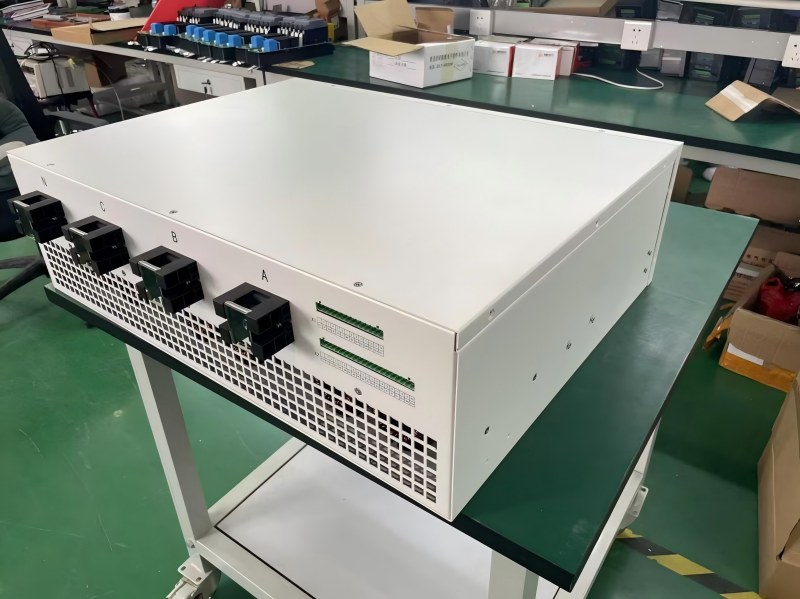

Serie APF Filtro di potenza attivoè un'attrezzatura di controllo armonica professionale prodotta dalla tecnologia elettronica di energia. La sua funzione principale è quella di rilevare ed eliminare dinamicamente le correnti armoniche nella rete elettrica in tempo reale, risolvendo efficacemente problemi di qualità di potenza causati da carichi non lineari come inverter o raddrizzatori. Diversamente dal filtraggio passivo dei filtri tradizionali PPF, APF Active Filter è una corrente di compensazione attiva in grado di risolvere le esigenze di soppressione armonica di vari scenari come fabbriche industriali, data center e strutture mediche ed è un dispositivo chiave per ottimizzare la qualità della potenza.

Qual è il principio di lavoro del filtro di potenza attivo della serie APF?

ILSerie APF Filtro di potenza attivoRaccoglie la corrente nella rete elettrica attraverso il monitoraggio in tempo reale e identifica accuratamente le armoniche che devono essere elaborate attraverso sensori ad alta velocità. Il chip DSP e FPGA integrato è l'unità di controllo centrale del filtro, che può analizzare queste correnti in tempo reale attraverso l'algoritmo di teoria del potere reattivo istantaneo e determinare l'ampiezza armonica e i parametri di fase che devono essere compensati entro 3MS. Successivamente, il convertitore di potenza IGBT integrato genererà immediatamente una corrente di compensazione con la stessa ampiezza della fase armonica ma opposta in base ai risultati del calcolo e inietta questa corrente nella griglia elettrica per eliminare le armoniche, eliminando alla fine oltre il 95% delle armoniche.

Qual è il valore fondamentale del filtro di potenza attivo della serie APF?

Serie APF Filtro di potenza attivopuò portare i seguenti benefici al controllo delle armoniche nella rete elettrica. Innanzitutto, può impedire il surriscaldamento del trasformatore e ridurre le perdite di energia associate. Può sopprimere notevolmente il falso inciampamento dei dispositivi di protezione del relè a causa dell'interferenza armonica, riducendo il suo falso tasso di inciampo del 90%. In secondo luogo, può ridurre la perdita di attrezzature chiave come condensatori e motori ed estendere la loro durata di servizio. Allo stesso tempo, può rilasciare la capacità effettiva del trasformatore occupato dalla corrente armonica, migliorando così l'affidabilità e l'economia del sistema di alimentazione nel suo insieme.

Quali vantaggi ha APF rispetto a PPF?

Serie APF Filtro di potenza attivohanno significativi vantaggi completi rispetto ai filtri passivi PPF. Il suo vantaggio fondamentale sta nella sua dinamica capacità di aggiustamento in tempo reale. APF può rispondere a cambiamenti armonici entro 5 ms e ottenere capacità di tracciamento armonico dinamico, mentre PPF ha bisogno di 100 ms per rispondere a cambiamenti armonici, che è 20 volte più veloce di PPF. Questo è di grande aiuto per alimentare le reti in cui le apparecchiature a frequenza variabile rappresentano oltre il 60%. APF può coprire 2-150 armoniche a frequenza completa, mentre PPF è limitato dalla progettazione di punti di risonanza LC e può colpire solo un piccolo numero di punti di frequenza preimpostata e la larghezza di banda effettiva effettiva è inferiore al ± 5% della frequenza centrale. Questa limitazione causerà un punto cieco nella gestione di scenari armonici multi-frequenza come attrezzature mediche e data center. In termini di sicurezza del sistema, APF elimina il rischio di risonanza della griglia attraverso il controllo intelligente dell'impedenza, mentre la PPF può causare amplificazione armonica o persino attrezzature di bruciatura. Nel 2019, un incidente di risonanza PPF in una certa fabbrica automobilistica ha perso direttamente $ 350.000. L'APF può integrare contemporaneamente funzioni di gestione dell'energia completa come la compensazione del potere reattivo, mentre PPF ha solo una singola funzione di filtraggio. APF è quasi esente da manutenzione durante il suo ciclo di vita, riducendo il costo complessivo per 10 anni, mentre PPF richiede una sostituzione regolare dei condensatori e i costi di manutenzione in corso. La differenza essenziale tra APF e PPF sta nella via tecnica. PPF è un dispositivo anti-adattativo passivo, mentre APF è un sistema di governance attivo che utilizza il controllo elettronico a circuito chiuso elettronico.
