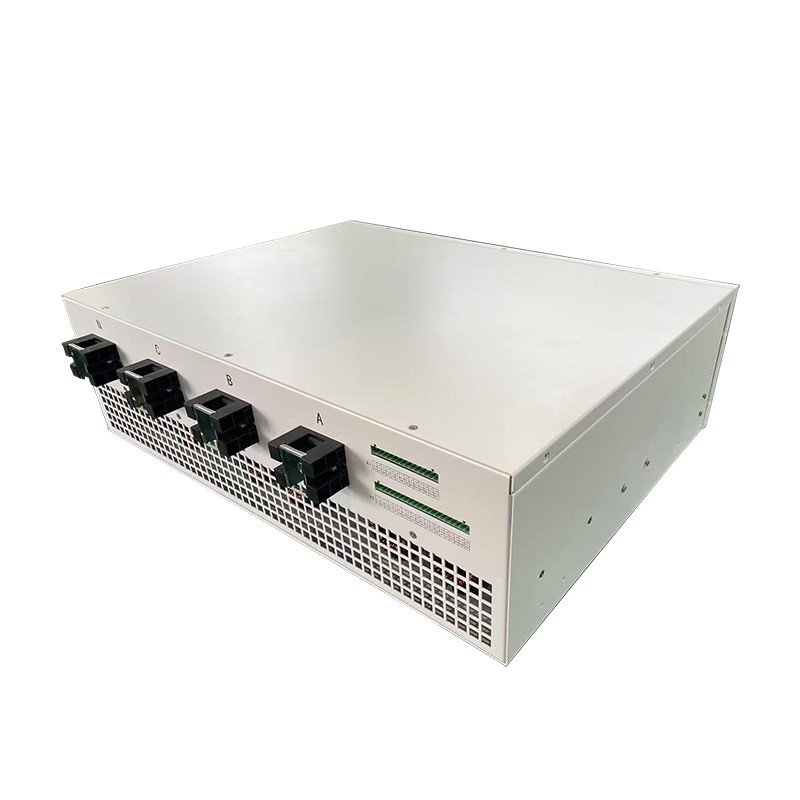

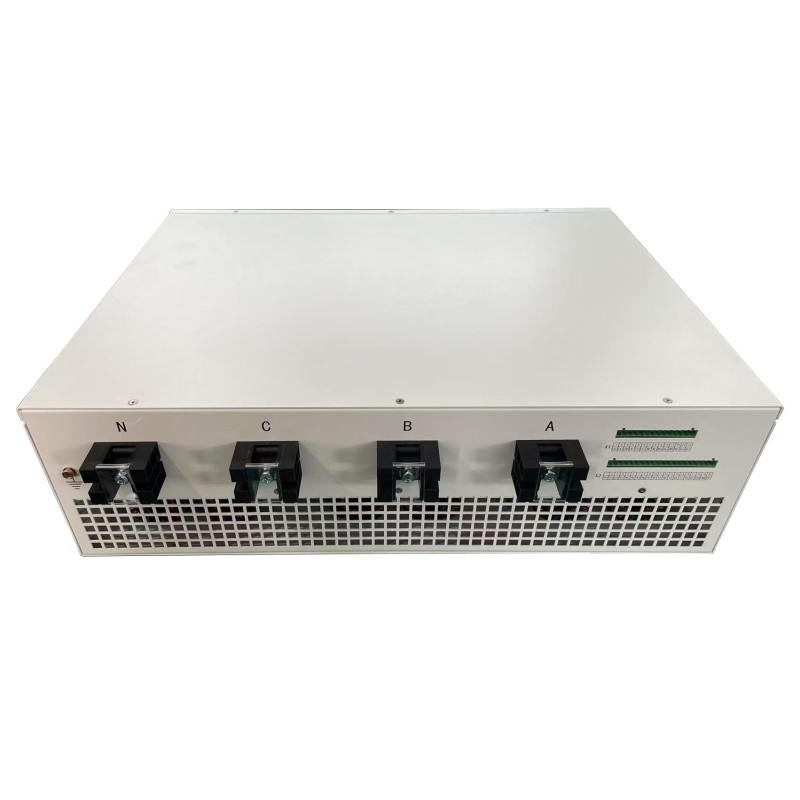

Serie Gyapf Filtro di potenza attivo

Questo filtro di potenza attivo della serie GYAPF dovrebbe essere impiegato in parallelo all'interno della rete elettrica. Riflettendo la corrente di carico in tempo reale attraverso la CT esterna e calcola la corrente di carico per DSP, Geyue Electric ha dotato questo filtro di potenza attivo della serie GYAPF con la possibilità di estrarre i componenti armonici del carico. Utilizzando la tecnologia del convertitore PWM, Geyue Electric ha anche permesso a questo filtro di potenza attivo della serie GYAPF di controllare l'IGBT, consentendo così al dispositivo di convertitore interno di invertire una corrente di uguale magnitudine ma di fronte alla direzione armonica della corrente armonica della corrente armonica e iniettalo nella griglia di potenza, raggiungendo così la funzione di filtrare armonici.

1. Amplificazione del guadagno e del segnale: il filtro di potenza attivo della serie GYAPF, con l'assistenza inestimabile di componenti attivi come un amplificatore operativo, ha un'impressionante capacità di fornire guadagno. I prodotti possiedono la doppia funzionalità non solo per raggiungere il filtro preciso, ma anche di amplificare significativamente segnali. Questo attributo si rivela eccezionalmente utile in una vasta gamma di scenari di applicazione, in particolare laddove segnali deboli e delicati richiedono un rafforzamento sostanziale. Al contrario, i filtri passivi sono limitati nella loro capacità e possono solo comportare l'attenuazione dei segnali.

2. Flessibilità di progettazione: grazie ai componenti attivi sviluppati elaboratamente di Geyue Electric, la risposta in frequenza (come passa-banda, stop a banda, passa-alto, passa-basso, ecc.) E il fattore di qualità (valore Q) del filtro di potenza attivo della serie GYAPF può essere regolato con maggiore facilità e flessibilità. Questo perché i componenti attivi forniscono maggiori parametri di controllo e possibilità per manipolare le caratteristiche del filtro. Durante il processo di progettazione, non è necessario fare affidamento su induttori di grandi volumi, che non solo semplificano il design ma riducono anche le dimensioni fisiche e il peso del circuito. L'assenza di induttori voluminosi consente un layout del circuito più compatto ed efficiente in termini di spazio, rendendolo adatto per applicazioni in cui lo spazio è premium. Inoltre, l'uso di componenti attivi consente un grado più elevato di personalizzazione e ottimizzazione delle prestazioni del filtro per soddisfare requisiti e vincoli specifici, fornendo agli ingegneri più opzioni e flessibilità nella progettazione.

3. Nessun effetto di carico: per quanto riguarda le caratteristiche del circuito, il filtro di potenza attivo della serie GYAPF realizzato da Geyue Electric in genere possiede i tratti notevoli di elevata impedenza di ingresso e bassa impedenza di uscita. Questa caratteristica implica che nelle applicazioni pratiche, il nostro prodotto non è facilmente influenzato dalle alterazioni del carico del circuito successivo. Per questo motivo, il filtro di potenza attivo della serie GYAPF può dimostrare prestazioni più stabili. Al contrario, i filtri passivi hanno alcuni vincoli. Potrebbero essere detunti a causa delle variazioni del carico, influenzando così il normale funzionamento e le prestazioni dell'intero sistema di circuiti.

4. Selettività di frequenza eccezionalmente eccellente: nei casi pratici dell'applicazione di Geyue Electric, gli utenti sono sempre in grado di ottenere con successo una caratteristica di roll-off più ripida regolando con precisione e meticolosamente i parametri pertinenti dei componenti attivi nel filtro attivo della serie GYAPF. Ad esempio, il filtro di potenza attivo della serie GYAPF può ottenere un effetto di filtraggio di ordine superiore, consentendo così una separazione più efficace della frequenza target dallo spettro complesso. Questa eccezionale selettività di frequenza ha significato significativo e valore in molti campi, come la comunicazione e l'ingegneria elettronica, e può migliorare significativamente le prestazioni e l'efficienza di lavoro del sistema.

5. Miniaturizzazione e potenziale a basso costo: un vantaggio significativo del filtro di potenza attivo della serie GYAPF di Geyue Electric è che non richiede grandi induttori. Perché il nostro filtro di potenza attivo della serie GYAPF ha un'eccezionale capacità di ottenere funzioni complesse utilizzando resistori e condensatori più piccoli. Ciò rende il filtro di alimentazione attivo GYAPF di Geyue Electric altamente adatto per applicazioni a circuito integrato. La riduzione della dimensione dei componenti non solo porta a una diminuzione del volume, ma riduce anche significativamente i costi dei materiali. Nel campo dell'elettronica moderna, la crescente domanda di soluzioni compatte ed economiche rende questo aspetto estremamente importante. La capacità di ottenere prestazioni stesse o persino migliori utilizzando componenti più piccoli ed economici apre nuove possibilità in vari campi tecnici e consente la creazione di dispositivi più efficienti e di risparmio spaziale.
