In che modo i reattori risolvono il problema dell'esplosione dei condensatori?

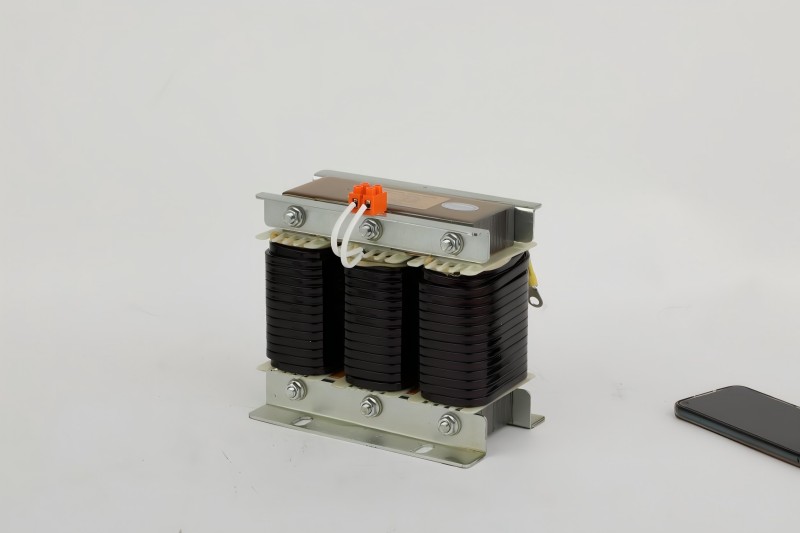

Come dispositivo chiave nel sistema reattivo di compensazione della potenza, ilReattore in serieSi basa sulle caratteristiche di induzione elettromagnetica della bobina induttore per raggiungere la gestione a tutto tondo della rete di alimentazione. Il suo sistema di valori fondamentali è costruito su quattro dimensioni tecniche: sopprimere le fonti di inquinamento armonica ad alta frequenza attraverso barriere induttive; Costruire una catena di compensazione reattiva dinamica per stabilizzare le fluttuazioni di tensione; correggere accuratamente deviazioni del fattore di potenza; e stabilire un meccanismo di protezione a livello di attrezzatura per ridurre le perdite. La sinergia di queste funzioni ottimizza fondamentalmente la qualità dell'energia riducendo al contempo i costi di manutenzione delle attrezzature e i rifiuti energetici. Questo articolo analizzerà il percorso di implementazione funzionale del reattore dal punto di vista dei principi elettromagnetici e del controllo del sistema.

Meccanismo di soppressione armonica

I carichi non lineari come inverter e raddrizzatori nella griglia elettrica generano un ricco spettro di armoniche di alto ordine, con caratteristiche tipiche di correnti di frequenza multipla intera come il 5 ° (250Hz) e il 7 ° (350Hz). La funzione essenziale del reattore in serie è quella di costruire un dispositivo di impedenza selettivo in frequenza. La sua formula di reattanza induttiva XL = 2πfl mostra che quando il valore di induttanza L è costante, la reattanza induttiva aumenta linearmente con la frequenza f. Quando il tasso di reattanza è progettato per essere del 7%, l'impedenza per la quinta armonica viene aumentata a 35 volte quella dell'onda fondamentale, formando un forte canale di attenuazione per la corrente ad alta frequenza. Il punto di controllo chiave è l'impostazione della frequenza di risonanza: la formula di calcolo ingegneristica F0 = 1/(2π√lc) deve essere regolata al di sotto dell'armonica caratteristica più bassa per garantire che le caratteristiche di impedenza capacitiva siano presentate nella banda di frequenza armonica. Allo stesso tempo, i fogli di acciaio al silicio magnetico ad alta saturazione vengono utilizzati per mantenere la curva di magnetizzazione nella regione lineare in condizioni di sovraccarico del 120% e la fluttuazione dell'induttanza è inferiore a ± 3%. Questa soluzione completa riduce il tasso di distorsione armonica totale del sistema dal 35%al 5%e il tasso di eliminazione del rischio di sovratensione risonante supera il 99,9%.

Meccanismo di stabilizzazione della tensione

Quando la carenza di potenza reattiva del sistema provoca caduta di tensione, il tradizionaleContattore ACLa commutazione del condensatore di potenza ha un ritardo di risposta di 80-200 ms. Il sistema di compensazione dinamica basato sul reattore si basa su tre innovazioni: l'uso del gruppo di valvole a tiristore per ottenere la velocità di commutazione a metà ciclo (10 ms); Configurazione del circuito di rilevamento differenziale DU/DT per acquisire una leggera variazione di tensione dello 0,5%; e calcolare la capacità di compensazione in tempo reale attraverso la formula ΔQ = U²ωc. Quando viene rilevata una goccia di tensione del 3%, il sistema di controllo completa l'elaborazione del segnale, la generazione di strategie e l'uscita dell'impulso entro 15 ms, guidando l'unità di capitalizzazione del reattore alla potenza reattiva precisa. Questo processo fornisce piena riproduzione alla corrente di invoscio Caratteristiche di soppressione del reattore, limitando la corrente di innova a chiusura del condensatore fino a 20 volte la corrente nominale (le soluzioni convenzionali raggiungono 200 volte), sopprimendo il tasso di reignazione dell'arco dell'interruttore del 78%, controllando la deviazione della tensione all'interno della gamma target di ± 1%e assicurando l'operazione continua di carichi sensibili.

Percorso di miglioramento del fattore di potenza

Il componente di corrente in ritardo causato dal carico induttivo riduce il fattore di potenza inferiore a 0,7. Il dipartimento di alimentazione implementa premi e sanzioni in conformità con il "metodo delle tasse di elettricità di regolazione del fattore di potenza". Il meccanismo di correzione del reattore della serie è diviso in tre fasi: prima delcondensatore di potenzaè messo in uso, le sue caratteristiche di reattanza induttiva limitano il picco di corrente di invoscio a una soglia sicura; Durante il funzionamento, viene formato un canale di filtro LC per comprimere il tasso di distorsione della tensione armonica di fondo dal 15% al 3%; Il modulo di ottimizzazione automatico è configurato per tracciare continuamente le modifiche al carico e regolare dinamicamente la configurazione di commutazione del condensatore attraverso l'algoritmo PID. I dati operativi effettivi mostrano che il sistema aumenta il fattore di potenza da 0,8 a 0,99 in 200 ms e la fluttuazione dello stato stazionario è inferiore a 0,01. La tassa di elettricità media del fattore di potenza mensile viene cambiata da una multa di 20.000 dollari a una ricompensa di 10.000-20.000 dollari USA.

Funzione di protezione dell'attrezzatura Realizzazione

La perdita di attrezzature nell'ambiente armonico proviene da tre effetti fisici: l'effetto della pelle fa aumentare la resistenza al conduttore con la radice quadrata di frequenza; La perdita di corrente di Eddy è proporzionale al quadrato di frequenza; La perdita di isteresi è proporzionale alla frequenza e all'ampiezza della densità del flusso magnetico. Il reattore funge da filtro armonico, attenuando il componente da 250Hz con oltre 20 dB, riducendo la perdita di carico di 1600kVA trasformatore di 12,7 kW. L'equivalente risparmio di elettricità annuale è di 110.000 gradi, l'aumento della temperatura del punto caldo dell'avvolgimento è ridotto di 23k, il tasso di invecchiamento dell'isolamento è ridotto a 1/3,7, la durata dell'attrezzatura è estesa da 15 anni a 25 anni e la frequenza della manutenzione delle guasti è ridotta del 68%.

Generazione di valore economico

Il modello di beneficio economico del reattore della serie include benefici diretti e indiretti: in un sistema di distribuzione di 1000kVA, il controllo armonico riduce le perdite di trasformatore e di linea di 9,8 kW, risparmiando 86.000 kWh di elettricità all'anno; Il tasso di incidenti di esplosione del condensatore è pari a zero, risparmiando una media di $ 10.000 in costi di pezzi di ricambio all'anno; L'eliminazione delle perdite di tempo fermo equivale a $ 40.000; E il bonus del fattore di potere ha un reddito annuo di $ 5.000. Il periodo di rimborso degli investimenti statico è di 2,3 anni e il reddito totale nel ciclo di vita di dieci anni è 7,1 volte il costo di acquisto delle apparecchiature, con un tasso di rendimento interno (IRR) superiore al 36%.

Conclusione

ILReattore in serieCostruisce un sistema di gestione a quattro dimensioni attraverso il principio dell'induzione elettromagnetica: induttanza variabile in frequenza per sopprimere le armoniche, una rapida risposta per stabilizzare la tensione, la messa a punto dinamica per correggere la potenza e la soppressione delle perdite per estendere la durata delle apparecchiature. La sua implementazione tecnica non si basa su sistemi di controllo complessi, ma sulla progettazione precisa dei parametri di induttanza (, l'ottimizzazione della proprietà dei materiali e il punto di risonanza del sistema pre-controllo. Nel processo di golone elettriche industriali che si spostano verso l'era dell'elevata efficienza energetica, i reattori continuano a fornire garanzie di base e ricostruire l'equazione dell'equilibrio tra la qualità della potenza e i benefici economici.
