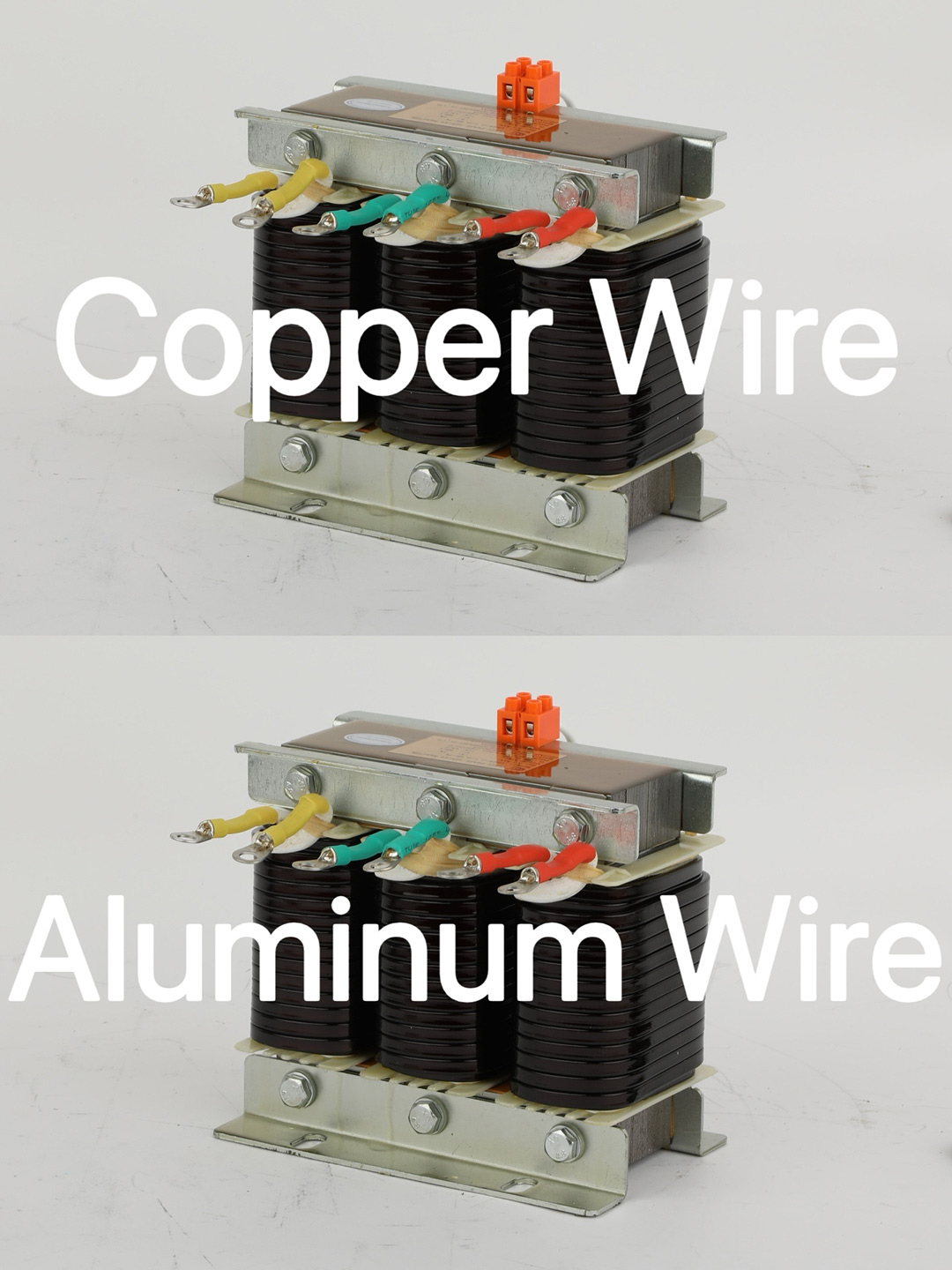

Quali sono i vantaggi e gli svantaggi dell'utilizzo di reattori serie trifase con filo di rame smaltato rispetto all'utilizzo di reattori serie trifase con filo di alluminio smaltato?

In un sistema completo di compensazione della potenza reattiva a bassa tensione, i reattori in serie trifase e i condensatori shunt autoriparanti a bassa tensione della serie BSMJ formano una coppia perfetta. La funzione principale del reattore in serie trifase è quella di sopprimere l'amplificazione armonica e limitare la corrente di spunto, proteggendo il funzionamento sicuro dei condensatori shunt autoriparanti a bassa tensione della serie BSMJ. Molti ingegneri e addetti agli acquisti prestano spesso attenzione a un dettaglio cruciale nella scelta dei reattori in serie trifase: il materiale degli avvolgimenti della bobina del reattore. Attualmente, le bobine dei reattori tradizionali sul mercato sono divise in due tipologie: filo di rame smaltato e filo di alluminio smaltato. Sebbene questi due tipi sembrino simili, differiscono significativamente in termini di qualità interna, prestazioni operative a lungo termine e costo totale di proprietà. Nel testo seguente, Geyue Electric, dal punto di vista di un produttore professionale di reattori della serie trifase, discuterà i vantaggi e gli svantaggi dei reattori realizzati con questi due materiali.

Confronto di conduttività e prestazione energetica

La prima differenza fondamentale nei materiali delle bobine dei reattori della serie trifase risiede nella loro conduttività. La conduttività del rame è circa 1,6 volte quella dell'alluminio e, in condizioni di test standard a 20°C, la resistività del rame è significativamente inferiore a quella dell'alluminio. Ciò significa che, a parità di area della sezione trasversale e di carico di corrente, i reattori in filo di rame smaltato presentano perdite intrinseche inferiori rispetto ai reattori in filo di alluminio smaltato, con conseguente maggiore efficienza di conversione energetica. I dati professionali mostrano che i reattori in filo di alluminio con le stesse specifiche sono più del 3% meno efficienti dei reattori in filo di rame. Per le apparecchiature di compensazione della potenza reattiva a bassa tensione che richiedono un funzionamento continuo a lungo termine, questa differenza di efficienza del 3% si traduce in costi energetici sostanziali, che si accumulano nel tempo in una spesa operativa significativa.

I reattori in filo di alluminio smaltato, invece, sono intrinsecamente svantaggiati in termini di conduttività. L'alluminio ha una resistività maggiore e per ottenere una capacità di trasporto di corrente simile al filo di rame, l'area della sezione trasversale del filo di alluminio deve essere aumentata. Anche così, la corrente che scorre attraverso il filo di alluminio per unità di tempo è comunque inferiore a quella del filo di rame. Un millimetro quadrato di filo di rame può trasportare 6 A di corrente, mentre il filo di alluminio può trasportare solo 4,8 A. Questa differenza di conduttività determina direttamente il grado di calore generato dal reattore quando funziona a pieno carico.

Distinguere durata e affidabilità

Dal punto di vista dell’affidabilità a lungo termine, i reattori in filo di rame smaltato presentano ancora un vantaggio significativo rispetto ai reattori in filo di alluminio smaltato. Il rame possiede un'eccellente resistenza alla fatica e resistenza meccanica, dimostrando stabilità in condizioni operative continue. Pertanto, i reattori in filo di rame funzionano in modo più stabile rispetto ai reattori in filo di alluminio in ambienti difficili come temperature elevate e carichi elevati e generalmente hanno una durata operativa più lunga. Il punto di fusione del rame raggiunge i 1083 ℃, superando di gran lunga il punto di fusione dell'alluminio di 660 ℃, il che significa che in condizioni di sovracorrente estreme, i reattori a filo di rame offrono una maggiore ridondanza di sicurezza rispetto ai reattori a filo di alluminio.

Al contrario, l’affidabilità a lungo termine dei reattori in filo di alluminio smaltato richiede un’attenzione particolare. Innanzitutto l’alluminio ha una caratteristica fisica importante che non può essere ignorata: l’ossidazione ad alte temperature. A temperature elevate, l'alluminio produce facilmente ossido di alluminio (Al₂O₃), una pellicola di ossido con conduttività estremamente scarsa, che aumenta la resistenza di contatto e provoca un ulteriore riscaldamento nei punti di connessione, creando un circolo vizioso. Inoltre, il filo di alluminio ha una scarsa tenacità, che lo rende debole e soggetto a rotture, appiattimenti o graffi, con conseguente resistenza alla fatica relativamente scarsa. In condizioni prolungate di alta temperatura, le prestazioni dei reattori a filo di alluminio diminuiranno nel tempo perché i problemi di ossidazione e fatica sopra menzionati influenzeranno la durata di servizio dei reattori a filo di alluminio.

Bilanciamento di costi e dimensioni fisiche

Il costo è il fattore diretto che distingue tra i reattori della serie con filo di rame smaltato e quelli della serie con filo di alluminio smaltato. Le risorse di alluminio sono più abbondanti e più economiche del rame a livello globale, quindi il più grande vantaggio dei reattori in filo di alluminio smaltato rispetto ai reattori in filo di rame smaltato è il prezzo e il costo del materiale più bassi, che riducono significativamente l’investimento iniziale. In secondo luogo, il filo di alluminio ha solo circa un terzo della densità del rame, rendendo i reattori in filo di alluminio più facili da trasportare e installare.

I reattori in filo di rame smaltato, invece, hanno costi iniziali di approvvigionamento più elevati a causa del prezzo molto più elevato del rame rispetto all’alluminio. In termini di dimensioni del prodotto, i reattori in filo di alluminio spesso richiedono un'area della sezione trasversale maggiore, con conseguente dimensione complessiva del reattore maggiore per gli stessi parametri elettrici. I listini prezzi di alcuni produttori mostrano che i reattori in filo di rame con le stesse specifiche sono significativamente più costosi dei reattori in filo di alluminio. Tuttavia, considerando l’intero ciclo di vita, il minor consumo di energia e il periodo più lungo senza manutenzione dei reattori in filo di rame riducono efficacemente il costo totale di proprietà.

Raccomandare la selezione con la promessa di qualità di Geyue Electric

In sintesi, i reattori con filo di rame smaltato e i reattori con filo di alluminio smaltato hanno ciascuno i propri scenari operativi applicabili. Per condizioni difficili con elevato contenuto armonico, elevata temperatura ambiente o drastiche fluttuazioni del carico, i vantaggi di stabilità, basse perdite e lunga durata dei reattori a filo di rame sono pienamente dimostrati, rendendoli una scelta più senza preoccupazioni. Se il budget del progetto è limitato e l’ambiente operativo è mite, anche la scelta di un reattore affidabile in filo di alluminio può soddisfare le esigenze di base.

In qualità di produttore professionale di compensazione della potenza reattiva, Geyue Electric comprende l'importanza della qualità dei reattori della serie trifase per l'intero sistema di compensazione della potenza reattiva a bassa tensione. I nostri reattori trifase della serie CKSG aderiscono rigorosamente a processi di produzione di standard elevato. Il nucleo utilizza lamiere di acciaio al silicio laminate a freddo di alta qualità e a basse perdite e la colonna centrale è divisa in piccoli segmenti uniformi da più traferri, con piastre di tessuto di vetro laminato con resina epossidica utilizzate come spaziatura per garantire un'induttanza stabile durante il funzionamento a lungo termine. Le bobine possono essere avvolte con filo piatto di rame smaltato di grado H o filo di alluminio smaltato in base alle esigenze del cliente, con una disposizione stretta e uniforme ed eccellenti prestazioni di dissipazione del calore.

Ogni reattore prodotto da Geyue Electric viene sottoposto a un processo completo e preciso dopo che la bobina e il nucleo sono stati assemblati in una singola unità, compresa la precottura, l'impregnazione sotto vuoto e la polimerizzazione a caldo. La nostra vernice impregnante di grado H garantisce un forte legame tra la bobina e il nucleo, riducendo significativamente il rumore di funzionamento e garantendo un funzionamento sicuro e silenzioso anche a temperature elevate. I componenti esposti sono trattati per resistere alla corrosione e i terminali del tubo in rame stagnato garantiscono connessioni affidabili durante l'uso a lungo termine.

Geyue Electric promette sinceramente di collaborare con voi per creare il prodotto più adattoSerie CKSGReattori serie trifase con filo di rame smaltato o alluminio in base alle condizioni specifiche del sito e ai requisiti di budget, abbinandoli perfettamente ai nsCondensatori shunt autoriparanti serie BSMJper creare congiuntamente una soluzione efficiente e affidabile di compensazione della potenza reattiva a bassa tensione. Per i dettagli, si prega di contattareinfo@gyele.com.cn. Geyue Electric si dedicherà a salvaguardare la qualità della tua energia con la nostra maestria.
