Cos'è esattamente un condensatore?

Sono stato nel settore dell'ingegneria elettrica per 15 anni. Oggi parliamo di condensatori negli armadi di compensazione.

1. Cos'è esattamente un condensatore?

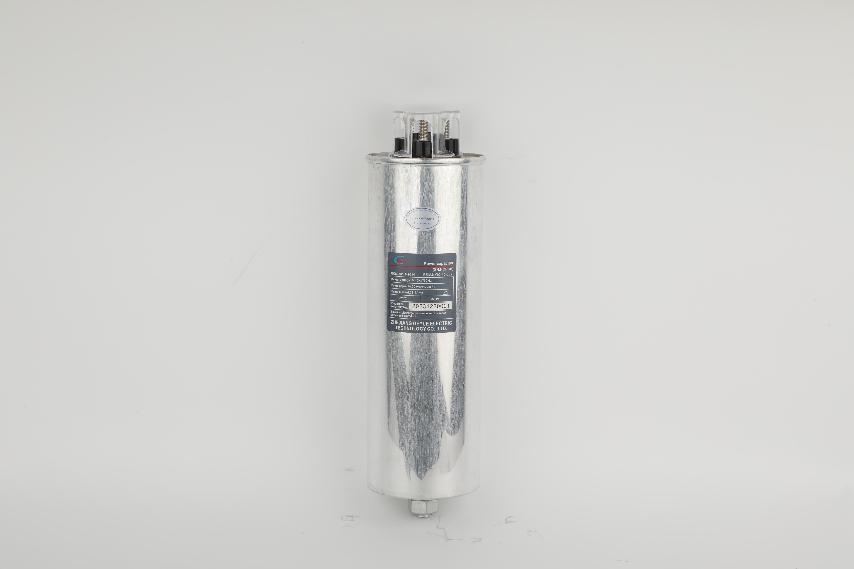

Condensatori di potenzasvolgere un ruolo fondamentale nello scambio di energia nei sistemi di compensazione del potere reattivo. È questo cilindro bianco argenteo, tipo convenzionale a bassa tensione da 400 V/30kvar. Smoniamolo e diamo un'occhiata. È diviso in tre parti: guscio, core e cera microcristallina.

Shell di alluminio spessa di circa 2 mm, versione a prova di esplosione con valvola di pressione in alto. Nel caso in cui il dispositivo si surriscalda. Questa valvola di pressione può spruzzare il gas caldo di lato, evitare di ferire gli altri. È una specie di dispositivo protettivo.

Il film in polipropilene metallizzato all'interno è lungo 20 metri. Lo spessore del rivestimento in alluminio-zinco è come seta di ragno. L'auto-guarigione si basa su questo processo, nel caso in cui sia penetrato dall'elettricità, lo strato di alluminio attorno al punto di rottura evapora automaticamente, formando un'area isolante, isolerà automaticamente il punto di errore.

La cera microcristallina viene utilizzata come agente di impregnazione, solido a temperatura ambiente, il punto di fusione a caduta è superiore a 70 ℃. Non c'è bisogno di preoccuparsi della perdita di olio durante l'uso, si evita l'inquinamento ambientale. Non ha solo le caratteristiche della struttura secca, ma ha anche i vantaggi dell'impregnazione.

2. Perché la distribuzione dell'energia industriale è inseparabile da esso?

Perché se il fattore di potenza non soddisfa lo standard, l'ufficio di alimentazione imporrà un'ammenda. Per esempio:

Quando la distribuzione dell'energia industriale non è dotata dicondensatori,

Se la macchina da 200kW è in funzione, la rete elettrica effettiva deve fornire 260kW. L'eccesso di 60kW è energia reattiva e la bolletta dell'elettricità deve essere calcolata in base a 260kW.

Ma se il condensatore è installato. La rete elettrica effettiva deve solo fornire 210 kW, risparmiando 50kW senza pagare e la bolletta dell'elettricità diminuisce del 19%.

E poiché il fattore di potenza è fino allo standard, non è necessaria alcuna multa.

3. Come scegliere un condensatore

Prima di tutto, secondo l'ambiente, se si trova a nord, è necessario scegliere quelli resistenti a bassa temperatura, che possono funzionare normalmente in un ambiente di -40 ℃. Se è nel sud, è necessario scegliere quelli a prova di umidità, che non si cortocircuiranno anche se l'umidità è alta fino al 90%. Se si tratta di una pianta chimica, è necessario scegliere quelli anticorrosivi.

Quindi, secondo la selezione del materiale, abbiamo bisogno di un film in polipropilene metallizzato con resistenza quadrata a gradiente, perché ha una maggiore capacità di auto-guarigione e l'agente impregnante deve essere cera microcristallina, perché è più sicuro dell'olio, non perde olio ed è più rispettoso dell'ambiente. Il terminale deve essere rame puro, il rame puro ha la migliore conducibilità termica e non arrugginirà.

4. Come mantenere

Il primo passo è ascoltare il suono. Quando la macchina funziona normalmente, emetterà un leggero suono "ronzante", che è probabilmente simile al compressore di un frigorifero. Tuttavia, se il suono è un suono di scarica "sfrigolante" o un suono di vibrazione "clang", deve essere un malfunzionamento e è necessario disattivare la potenza e controllarlo immediatamente.

Il secondo passo è sentire la temperatura del guscio. Se la temperatura del guscio è normale e non troppo calda, probabilmente non superiore a 65 ° C, la macchina è in condizioni di lavoro normali. Se sembra parzialmente caldo, può darsi che i tempi di auto-guarigione interni siano stati esauriti. Se è completamente freddo, allora ilcondensatoreè molto probabilmente demolito e deve essere sostituito in tempo.

Inoltre, esiste anche una situazione speciale che è pericolosa. Se c'è un rigonfiamento in superficie, significa che sta per esplodere e devi chiudere immediatamente la macchina

5. Applicazione di scenari pratici

Quando ci sono troppi dispositivi in ​​un centro commerciale che richiedono enormi quantità di elettricità, come condizionatori d'aria e ascensori, le improvvise variazioni del carico causano lo sfarfallio della tensione. Quando installiamo un sistema di distribuzione dell'alimentazione per un centro commerciale, forniamo un gabinetto di compensazione dinamica da 0,4 kV, che ha un tempo di risposta inferiore a 20 ms. Quindi, il valore di sfarfallio di tensione viene ridotto da 3,2 a 0,8 e la velocità di fallimento delle apparecchiature di illuminazione viene ridotta al 65%. Questo è un caso di grande successo.
