Come selezionare scientificamente un contattore CA o un interruttore composto da abbinare a un controller intelligente di compensazione automatica della potenza reattiva?

Introduzione

Nei dispositivi di compensazione della potenza reattiva a bassa tensione, i comandi di commutazione dei controller intelligenti devono essere implementati tramite attuatori.Contattori CAe gli interruttori combinati sono attualmente le soluzioni tecniche più adatte. Questo articolo analizza sistematicamente i principi di funzionamento, le differenze prestazionali e l'applicabilità progettuale di queste due soluzioni.

Differenze essenziali nei principi di funzionamento

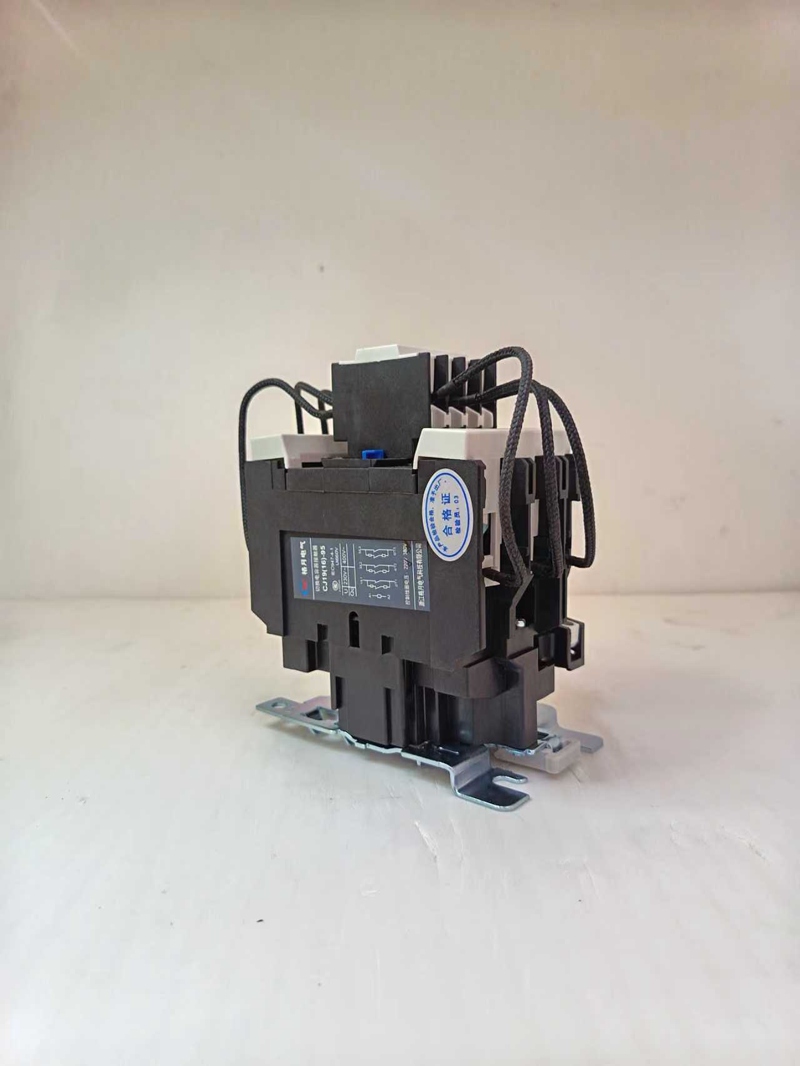

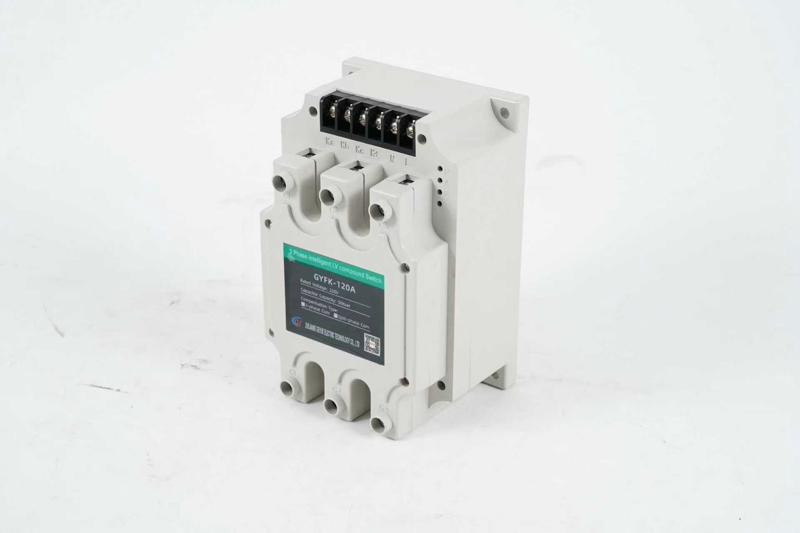

I contattori CA utilizzano una struttura meccanica elettromagnetica, utilizzando la forza magnetica generata energizzando la bobina per azionare i contatti, collegando e scollegando così il circuito. Questa operazione è accompagnata da un notevole rumore meccanico e da archi elettrici.Interruttore compostoutilizzare un design ibrido "tiristore + contattore". I tiristori conducono prima quando la tensione passa per lo zero, poi i contattori completano il collegamento del circuito principale e infine i tiristori vengono disattivati. Questo meccanismo operativo consente una commutazione realmente priva di spunto.

Confronto completo delle prestazioni tecniche

Le caratteristiche di commutazione del contattore indicano che il funzionamento del contattore genera una corrente di spunto di chiusura pari a 20-40 volte la corrente nominale. Sebbene ciò possa essere soppresso con reattori limitatori di corrente, può comunque avere un impatto sulla rete elettrica e sui condensatori.Interruttore compostoottenere una commutazione a passaggio per lo zero, limitando la corrente di spunto a meno del doppio della corrente nominale, prolungando significativamente la durata dell'apparecchiatura. In termini di velocità di risposta, i contattori richiedono 10-20 ms per completare l'attuazione, mentre il tiristore in un interruttore di commutazione senza spunto risponde entro 1-2 ms, rendendolo particolarmente adatto per applicazioni con carichi rapidamente fluttuanti.

Analisi economica

Contattori CAoffrono un vantaggio di prezzo significativo, con costi di approvvigionamento solo da un terzo a metà di quelli degli interruttori senza spunto. Tuttavia, il cambio frequente aumenta significativamente i costi di manutenzione. Sebbene l'investimento iniziale per gli interruttori senza spunto possa essere più elevato, la loro durata elettrica di oltre 100.000 cicli e il funzionamento quasi esente da manutenzione offrono vantaggi economici superiori per tutta la loro durata. Pertanto, in scenari con più di 50 operazioni di commutazione giornaliere, gli interruttori senza spunto rappresentano la scelta più economica.

Analisi di scenari applicativi tipici

Per applicazioni con carichi d'urto come metallurgia e saldatura, si consiglia una soluzione di commutazione della corrente senza spunto. La sua risposta rapida tiene traccia in modo efficace dei cambiamenti di potenza reattiva ed evita fluttuazioni di tensione del sistema. Per gli edifici commerciali e le aree residenziali con meno di 20 cicli di commutazione al giorno, i contattori con commutazione di condensatori ad alte prestazioni rappresentano l'opzione più conveniente. In ambienti con armoniche severe (THvD > 8%), dovrebbe essere prioritario un dispositivo di compensazione antiarmonica con un rapporto di reattanza del 7%, combinato con un contattore dedicato.

Punti chiave di installazione e messa in servizio

Quando si installano i contattori, garantire uno spazio sufficiente per la dissipazione del calore. Si consiglia di mantenere una distanza minima di 20 mm tra i componenti adiacenti. Per gli interruttori di corrente di spunto, prestare particolare attenzione alle condizioni di dissipazione del calore. Se la temperatura ambiente supera i 40°C, è necessario un declassamento. Le impostazioni dei parametri del controller devono corrispondere all'attuatore: quando si utilizzano contattori, impostare un ritardo di commutazione di 1-2 secondi, mentre per gli interruttori di corrente di spunto è accettabile un'impostazione di 0,5-1 secondo. Tutti i cavi elettrici devono essere sicuri e affidabili per evitare danni da surriscaldamento causati da un'eccessiva resistenza di contatto.

Manutenzione e riparazione

I contattori devono essere controllati ogni sei mesi per verificarne l'usura. Sostituire i contatti quando lo spessore della punta d'argento è inferiore a 1/3 del suo spessore originale. Per gli interruttori della corrente di spunto, monitorare la dissipazione del calore e pulire regolarmente la polvere accumulata per garantire il corretto funzionamento della ventola. Indipendentemente dalla soluzione, si consiglia di controllare mensilmente le variazioni di capacità dei condensatori e di sostituire i condensatori se la perdita di capacità supera il 5%.

Come scegliere la giusta combinazione

La decisione di selezione dovrebbe considerare in modo esaustivo i seguenti fattori: frequenza di carico, budget di investimento, capacità di manutenzione e requisiti di qualità dell'alimentazione. In generale, se il budget è sufficiente e l'applicazione è impegnativa, si dovrebbe scegliere un interruttore di corrente senza spunto. Se il budget è limitato e l'applicazione non è frequente, è necessario selezionare un contattore dedicato. Per le applicazioni critiche, è possibile progettare una soluzione ibrida, utilizzando contattori per carichi di base e interruttori di corrente senza spunto per carichi fluttuanti, ottenendo l'equilibrio ottimale tra economia e affidabilità.

Conclusione

Contattori CAe gli interruttori senza spunto hanno ciascuno le proprie applicazioni e non esiste una superiorità o inferiorità assoluta. La scelta giusta richiede una valutazione globale basata sulle condizioni operative effettive, tenendo conto dell'investimento iniziale e dei costi operativi e di manutenzione. Con il continuo progresso della tecnologia, crediamo che in futuro emergeranno soluzioni più innovative per soddisfare le esigenze personalizzate dei diversi utenti.
