Segmentazione del nucleo di ferro e traferri: perché i nuclei dei reattori trifase in serie a bassa tensione sono divisi in piccole sezioni uniformi con traferri? Qual è la funzione degli spazi d'aria?

In qualità di azienda cinese specializzata nella ricerca, sviluppo e produzione di apparecchiature di compensazione della potenza reattiva a bassa tensione, Geyue Electric comprende profondamente che la stabilità e l'efficienza dei sistemi di alimentazione dipendono dalla meticolosa progettazione di ogni dettaglio. Oggi vorremmo discutere con voi un dettaglio tecnico chiave: perché i nuclei di ferro dei reattori trifase in serie a bassa tensione sono divisi in piccoli segmenti uniformi da traferri e la vera funzione dei traferri.

Il significato tecnico della segmentazione dei nuclei di ferro

Nelle reti elettriche a bassa tensione, i problemi armonici stanno diventando sempre più importanti. Le armoniche generate da numerosi raddrizzatori e convertitori non solo influiscono sulla qualità dell'alimentazione ma possono anche mettere a repentaglio la sicurezza dei trasformatori e di altre apparecchiature elettriche. I reattori in serie, in quanto componente cruciale dei dispositivi di compensazione della potenza reattiva, svolgono un ruolo primario nella soppressione dell'amplificazione armonica, una funzione strettamente correlata alla progettazione dei loro nuclei di ferro. Se i nuclei di ferro dei reattori in serie sono realizzati come unità singole e continue, le caratteristiche del loro circuito magnetico causeranno fluttuazioni significative nell'induttanza dei reattori in serie con cambiamenti nella corrente della bobina (in particolare correnti contenenti armoniche). Soprattutto nei sistemi di alimentazione contenenti armoniche, queste fluttuazioni possono portare alla saturazione magnetica, facendo sì che i reattori in serie perdano le loro capacità di filtraggio e limitazione di corrente. Pertanto, dividere i nuclei di ferro dei reattori in serie in più segmenti uniformi con traferri tra loro è un progetto appositamente ideato per garantire le prestazioni stabili dei reattori in serie e il loro adattamento flessibile a condizioni operative complesse.

I vantaggi dei vuoti d'aria

Sebbene i traferri siano strutturalmente piccoli, hanno un impatto significativo sulla funzione dei nuclei di ferro del reattore in serie. In primo luogo, i traferri aumentano efficacemente la riluttanza magnetica nei circuiti magnetici, linearizzando la curva di magnetizzazione dei nuclei di ferro e prevenendo la saturazione magnetica. In altre parole, anche con correnti armoniche elevate, l'induttanza dei reattori in serie può rimanere relativamente stabile grazie a questi traferri, sopprimendo in modo affidabile l'amplificazione armonica e proteggendo da eventuali danni i condensatori di potenza collegati in serie con i reattori in serie. In secondo luogo, i traferri riducono le perdite per correnti parassite e le perdite per isteresi nei nuclei di ferro, diminuendo l’aumento di temperatura durante il funzionamento dei reattori in serie, migliorando così l’efficienza energetica e la durata dell’intero sistema di compensazione della potenza reattiva. Inoltre, i traferri distribuiti uniformemente possono ridurre le vibrazioni e i rumori dei reattori in serie durante il funzionamento, migliorandone la scorrevolezza e la silenziosità. Questi vantaggi forniti dai traferri garantiscono collettivamente al 100% che i reattori in serie possano raggiungere prestazioni ottimali nei sistemi di compensazione della potenza reattiva a bassa tensione.

La persistenza e l'innovazione nell'artigianato di Geyue Electric

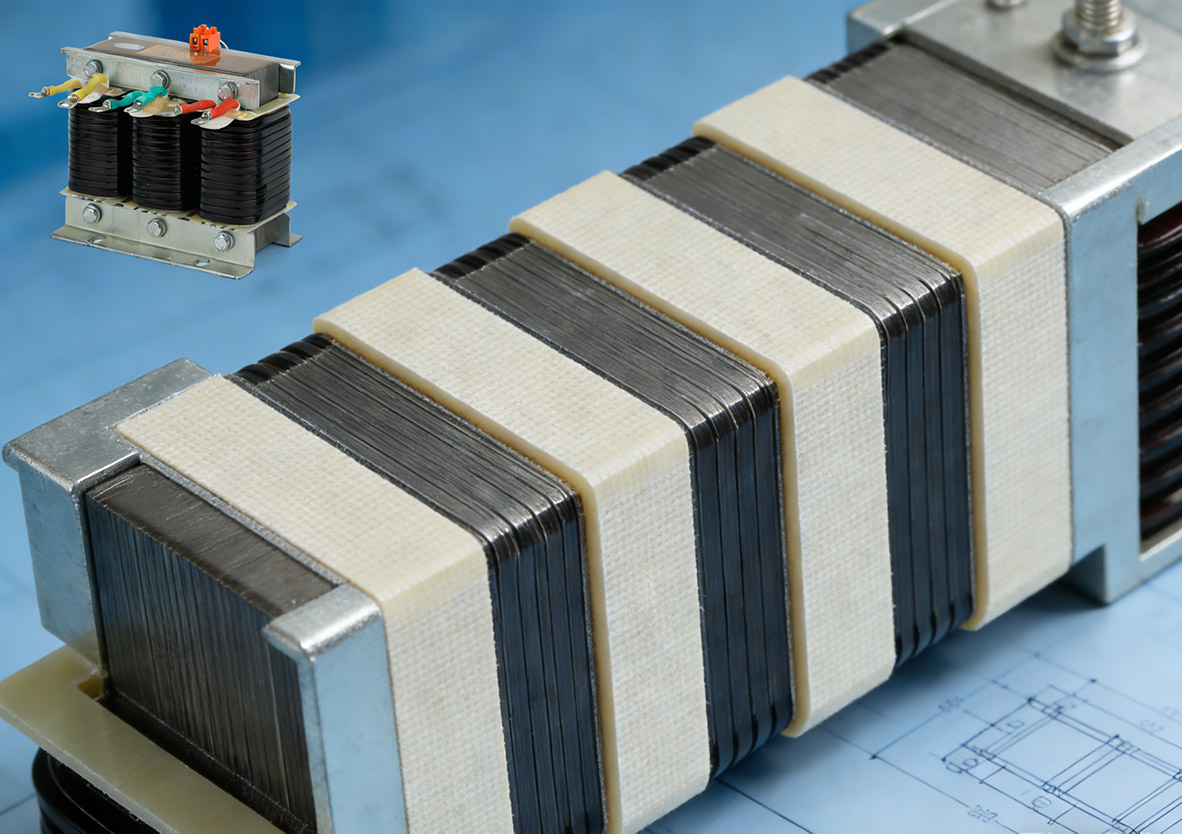

Noi di Geyue Electric implementiamo il concetto tecnico di salvaguardare l'induttanza stabile ed evitare la saturazione magnetica in ogni processo di produzione di reattori in serie dividendo il nucleo di ferro in più segmenti uniformi e incorporando traferri stabili. Prendendo il nostroReattori trifase serie a bassa tensione serie CKSGad esempio, i nostri nuclei di ferro sono realizzati con lamiere di acciaio al silicio a grani orientati laminati a freddo importati di alta qualità e con poche perdite. Ogni nucleo di ferro è diviso con precisione in più segmenti uniformi e gli spazi d'aria tra i segmenti utilizzano un tessuto di vetro laminato con resina epossidica come materiale distanziatore. Questo design non solo mantiene efficacemente costante la dimensione del traferro durante il funzionamento a lungo termine, ma migliora anche la stabilità meccanica dell'intera struttura del nucleo del reattore in serie. Per quanto riguarda le bobine, utilizziamo filo piatto di rame smaltato di grado F avvolto strettamente, che non richiede alcun avvolgimento isolante aggiuntivo, il che è esteticamente gradevole e facilita la dissipazione del calore. Attraverso rigorosi processi di produzione come la precottura, l'impregnazione sotto vuoto e l'indurimento a caldo, combinati con l'applicazione di vernice impregnante di grado H, ci assicuriamo che le bobine e i nuclei di ferro siano saldamente e strettamente legati insieme nei nostri reattori in serie, riducendo significativamente il rumore di funzionamento dei nostri reattori in serie e conferendo ai nostri reattori in serie un grado di resistenza al calore estremamente elevato.

Geyue Electric promette che i nostri reattori trifase a bassa tensione della serie CKSG hanno un fattore di qualità più elevato e un aumento di temperatura inferiore. Tutti gli elementi di fissaggio per i nostri nuclei di ferro sono realizzati con materiali non magnetici, riducendo efficacemente le perdite aggiuntive. Le parti esposte sono sottoposte a trattamento anticorrosione e i cavi utilizzano terminali in tubo di rame pressato a freddo, tenendo conto contemporaneamente sia della conduttività che della durata. Rispetto a prodotti simili sul mercato internazionale, i nostri reattori trifase a bassa tensione della serie CKSG sono più piccoli, più leggeri e dall'aspetto più raffinato. Dietro questo c'è la forte capacità di ricerca e sviluppo e il rigoroso sistema di controllo qualità della Geyue Electric Factory. Per favore invia la tua richiesta ainfo@gyele.com.cnper una consulenza gratuita. Ci impegniamo affinché i nostri reattori della serie a bassa tensione della serie CKSG possano essere perfettamente abbinati ai condensatori paralleli autoriparanti della serie BSMJ per migliorare efficacemente la forma d'onda della tensione del sistema, migliorare il fattore di potenza e sopprimere la corrente di spunto e la sovratensione operativa, fornendo una protezione completa per le vostre apparecchiature elettriche.
