Tasso di reattanza 7% o 14%? Come dovrebbero essere selezionati i reattori in serie per evitare efficacemente i rischi armonici?

Nei sistemi di distribuzione dell’energia a bassa tensione, la compensazione della potenza reattiva e la gestione delle armoniche stanno diventando sempre più le massime priorità per il mantenimento della qualità dell’energia. Quando nella rete elettrica sono presenti carichi non lineari come convertitori di frequenza e raddrizzatori, le armoniche di ordine elevato generate da questi carichi non solo inquinano la rete elettrica ma minacciano anche direttamente il funzionamento sicuro dei condensatori del fattore di potenza e dell'intero sistema di compensazione della potenza reattiva a bassa tensione. In qualità di produttore leader nel campo della compensazione della potenza reattiva a bassa tensione in Cina, Geyue Electric comprende chiaramente che la scelta del corretto tasso di reattanza del reattore in serie è la decisione tecnica principale per costruire un sistema di compensazione del filtraggio affidabile.

Tasso di reattanza: la "frequenza di sintonizzazione" per il controllo armonico

Il tasso di reattanza dei reattori in serie non è un parametro impostato in modo casuale. Determina da quale armonica è composto il circuito LCreattore in serieEcondensatoripresenta una bassa impedenza a. Questo circuito è come una cavità di risonatore acustico, che ha un effetto di "assorbimento" sulle correnti armoniche di frequenze specifiche. Un circuito con un tasso di reattanza del 7% sintonizza e attenua principalmente il contenuto più alto della 7a armonica (350 Hz) nella rete elettrica; mentre un circuito con una reattanza del 14% sintonizza e attenua principalmente la 5a armonica (250Hz). La scelta del tasso di reattanza (7% o 14%) per i reattori in serie dipende innanzitutto dalla diagnosi precisa dello spettro armonico nel sito. Una selezione errata non solo non riesce a sopprimere le armoniche, ma può anche causare l'amplificazione della risonanza di armoniche specifiche, portando a conseguenze disastrose. Geyue Electric consiglia sempre, prima di progettare uno schema di compensazione della potenza reattiva a bassa tensione, di utilizzare uno strumento professionale per la misurazione della qualità dell'energia oppure di utilizzare la funzione di analisi armonica integrata nel controller del fattore di potenza per ottenere dati chiave, fornendo una base pratica per selezionare scientificamente un tasso di reattanza ragionevole per i reattori in serie.

La divergenza tra7%E14%negli scenari applicativi tipici

Nelle applicazioni pratiche, la scelta del tasso di reattanza per i reattori in serie è strettamente correlata alle caratteristiche del carico. Negli scenari dell'industria pesante e dell'industria di processo dominati da apparecchiature quali convertitori di frequenza e forni a media frequenza, lo spettro armonico è generalmente dominato dalla quinta armonica. In questi casi, è necessario selezionare un reattore in serie con un tasso di impedenza del 14% per assorbire efficacemente questa corrente armonica e proteggere il condensatore dai danni da sovracorrente. Nei data center, negli edifici commerciali e negli ambienti industriali dominati da apparecchiature di rettifica, la settima componente armonica è spesso più prominente. In questi casi sarebbe più adatto uno schema con un tasso di reattanza del 7%. Un avanzato sistema di compensazione della potenza reattiva può configurare più rami di filtro sintonizzati con diversi tassi di reattanza per coprire gli spettri armonici principali. Il nucleoregolatore del fattore di potenzanel sistema, attraverso l'implementazione di strategie flessibili di commutazione dei condensatori, conduce una gestione coordinata e intelligente di tutti i rami. Questo progetto architettonico è specificamente progettato per gestire ambienti armonici complessi e, in definitiva, ottenere una gestione raffinata della qualità dell'energia.

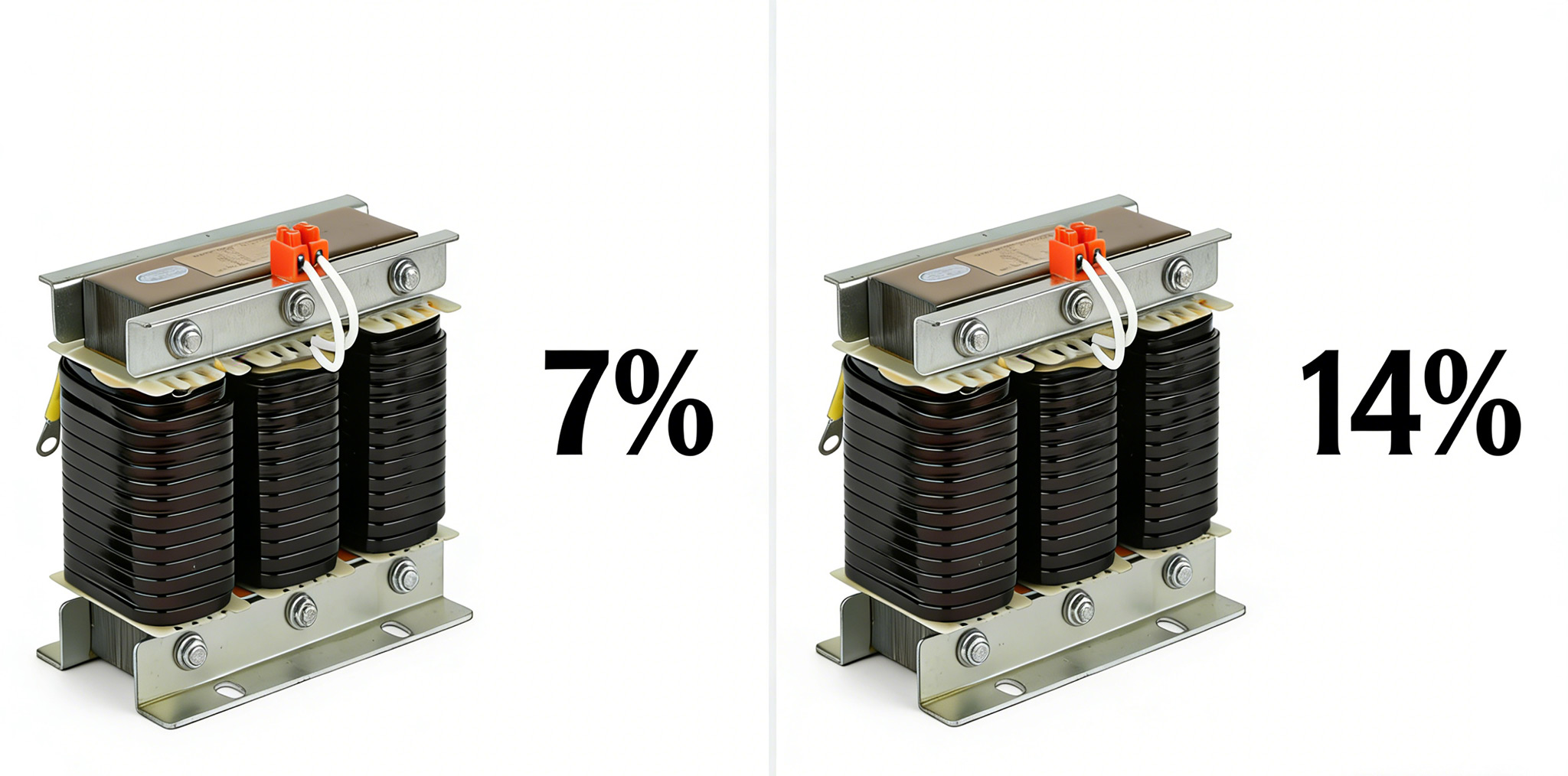

Serie CKSG di Geyue Electric: ogni punto percentuale di un gene affidabile

La precisione del tasso di reattanza del reattore in serie è sufficiente solo per essere specificata nei disegni di progettazione. La stabilità e l'affidabilità a lungo termine del reattore di serie devono essere garantite dall'eccellente processo di produzione del produttore. Geyue Electric ha lanciato ilSerie CKSG di reattori in serie a bassa tensione, che è specificamente progettato per soddisfare questo requisito impegnativo. Che si tratti di un modello con tasso di reattanza del 7% o del 14%, la nostra azienda utilizza sempre lamiere di acciaio al silicio orientato laminate a freddo importate di alta qualità come materiale del nucleo e, attraverso un esclusivo processo di fusione e indurimento della resina epossidica, il traferro del nucleo non si sposta mai sotto vibrazioni e variazioni di temperatura, salvaguardando così la stabilità permanente del valore di induttanza. Le bobine dei nostri reattori in serie utilizzano avvolgimenti in rame privo di ossigeno di elevata purezza, combinati con il sistema di isolamento di classe H e il processo di impregnazione sotto vuoto, in modo che i reattori in serie possano mantenere un aumento di temperatura e un rumore di funzionamento estremamente bassi anche in condizioni di temperatura elevata e di carico pesante. Questa costante ricerca della precisione è il nostro impegno eterno nei confronti di ogni utente: ogni punto percentuale del tasso di reattanza dei nostri reattori di serie è veramente accurato e funge da solida base hardware per l'effetto di filtraggio di ciascun ramo del filtro sintonizzato nel sistema di compensazione della potenza reattiva.

Geyue Electric si impegna a fornire agli utenti una catena del valore completa che copre diagnosi professionale, selezione precisa, fornitura di componenti di alta qualità e controllo intelligente dal punto di vista del sistema. Il nostro team tecnico può analizzare le caratteristiche di carico della vostra rete elettrica e consigliarvi lo schema di configurazione ottimale del tasso di reattanza del 7% o del 14%, o anche progettare per voi un armadio di compensazione del filtro ibrido più complesso. La scelta del corretto tasso di reattanza è il punto di partenza scientifico per evitare rischi armonici; scegliere Geyue Electric significa dare all'intero sistema di governance della qualità dell'energia una vita affidabile. Invia la tua richiesta sulla compensazione della potenza reattiva a bassa tensione ainfo@gyele.com.cn. Proteggiamo insieme la purezza e l'efficienza della vostra rete elettrica con la solida protezione dei nostri reattori della serie CKSG e le capacità di progettazione professionale del sistema.
